Виктор   Рудометов
Евгений Рудометов


 >>    Часть 1


(кликнуть мышью для увеличения картинки)

Итак, установив накопители и подключив блок питания к сети переменного тока, можно переходить к настройке устройства и последующего его использования. После включения загорятся индикаторы и можно заходить в web-интерфейс Synology. Видеовыходов у Synology DS920+ нет, поэтому вся работа с NAS сервером осуществляется через web-интерфейс и специализированные приложения.

Настройка Synology DS920+ достаточно проста, а при необходимости можно обратиться к руководству пользователя. Также на сайте производителя представлено множество статей и руководств по настройке и работе, есть даже соответствующие видеоролики.

В процессе настройки будет предложено установить операционную систему на жесткие диски. Следует учитывать, что все данные при этом будут стерты. Если же диски ранее использовались в другой модели Synology NAS, то система автоматически распознает это и предложит вариант миграции данных и настроек. Весь процесс первоначальной конфигурации максимально понятен и автоматизирован, по факту необходимо лишь несколько раз нажать кнопку «Далее», придумать имя пользователя и пароль для входа в систему.

Одна из интересных возможностей аппаратно-программной инфраструктуры Synology — это система QuickConnect. Она позволяет устанавливать непрямое подключение к DSM по Интернету через серверы Synology. Таким образом, у пользователей появляется доступ к своим файлам с разных устройств и из любой точки мира. Прямой доступ будет быстрее, но в ряде сетевых конфигураций QuickConnect является, по сути, единственным способом доступа к своему Synology NAS вне локальной сети. С помощью QuickConnect можно, например, обмениваться ссылками на файлы и папки с коллегами и друзьями. Можно также сделать “Запрос Файла”, чтобы они смогли загрузить свои фотографии или другие файлы напрямую на Synology NAS. Файлы и папки, сохраненные на Synology NAS, можно быстро и легко сделать общедоступными.

Стоит отметить, что Synology DS920+ поддерживает технологию Link Aggregation, увеличивая пропускную способность с помощью объединения нескольких сетевых интерфейсов и обеспечивая аварийное переключение трафика для сохранения сетевого соединения в случае его потери. Таким образом, существует возможность не только повысить отказоустойчивость, но и производительность нескольких пользователей. К сожалению, нет возможности настроить сеть так, чтобы один пользователь смог использовать оба гигабитных канала. Также для многих режимов Link Aggregation требуется соответствующая поддержка роутера.

Конфигурация хранилища, в частности режим RAID, осуществляется в приложении “Диспетчер хранения”. Там же можно посмотреть информацию о дисках, провести S.M.A.R.T. тесты, чтобы убедиться в их работоспособности и надежности.

Логический раздел создается в меню Раздел. Для начинающих пользователей есть вариант “Быстро”, при котором создается оптимальная конфигурация с томом SHR. “Настраиваемый” режим позволит выбрать тип пула хранения, размер тома и режим RAID.

Следует отдельно отметить фирменную технологию RAID компании Synology, воплощенную в Synology Hybrid RAID (SHR). Эта фирменная разработка является автоматизированной системой управления RAID от компании Synology. На нее целесообразно обратить внимание даже опытным пользователям.

Система SHR допускает использование одного или двух отказоустойчивых дисков (по аналогии с RAID 5 и 6), так что даже при отказе одного или двух дисков данные на SHR не будут утрачены. SHR позволяет использовать диски разного объема, при этом есть варианты конфигураций с минимальными потерями в итоговом объемы раздела.

Классический массив RAID создает том хранилища на основе наименьшего диска в массиве. В отличие от классических массивов RAID система SHR способна разделить каждый диск на маленькие блоки и создать дополнительные возможности для хранения избыточных данных. С помощью SHR недоступный том объемом 4,5 Тбайт можно использовать в виде маленьких блоков, чтобы максимально увеличить емкость каждого диска.

Другой особенностью SHR является упрощенный процесс перехода на диски большего размера.

Классический RAID (рис. 7) не позволит использовать дополнительное пространство пока все диски не будут заменены на диски большего размера. Так, например, имея начальную конфигурацию из 4-х дисков по 500 Гбайт (с одним избыточным, RAID 5), пользователь постепенно покупает и устанавливает диски размером 2 Тбайт. Даже заменив 3 диска на модели по 2 Тбайт, пользователю будет доступно все те же начальные 1,5 Тбайт. И только после замены последнего четвертого диска, станет доступно 6 Тбайт дискового пространства.

Рис. 7. Классический RAID

При расширении хранилища вариант с SHR (рис. 8) работает гораздо эффективнее классического массива RAID. Уже после замены двух дисков общий объем доступного пространства составит 3 Тбайт, а после замены третьего — 4,5 Тбайт:

Рис. 8. Synology Hybrid RAID

После тестирования различных конфигураций и комбинаций дисков, а также осуществляя замену (апгрейд) можно сделать вывод, что Synology Hybrid RAID является оптимальным выбором не только для начинающих, но и для опытных пользователей. Рассчитать результирующую емкость массива и сравнить различные типы RAID можно с помощью RAID калькулятора на сайте Synology.

Кстати, помимо RAID данные можно защитить с помощью создания резервной копии на внешний носитель через Hyper Backup или с помощью бэкапа в Synology C2 Cloud.

После создания раздела необходимо выбрать для него файловую систему. Так как Synology DS920+ поддерживает BTRFS, имеет смысл выбрать именно ее.

Итак, BTRFS — это современная файловая система хранения данных. Ее основные особенности:

• усовершенствованная технология Snapshot обеспечивает практически мгновенную управляемую защиту данных общих папок и LUN,
• восстановление данных на уровне файла или папки предоставляет пользователям гибкие возможности восстановления определенных файлов или папок,
• гибкая система общих папок и квот пользователей обеспечивает комплексное управление квотами во всех учетных записях пользователей и во всех общих папках,
• самовосстановление файлов позволяет файловым системам BTRFS автоматически обнаруживать поврежденные файлы с помощью зеркальных метаданных и восстанавливать поврежденные данные, используя конфигурации RAID,
• сжатие «на лету» позволяет сжимать данные перед их записью на диск, чтобы оптимизировать использование ресурсов системы хранения и сократить количество команд записи на диски.

Как упоминалось ранее, SSD-кэш в Synology DS920+ позволяет существенно повысить производительность дисковой системы. В первую очередь это относится к таким внутренним операциям, как, например, обработка, индексация и распознавание фотографий, индексация мультимедиа, поиск файлов, работа базы данных. В большинстве случаев достаточно SSD M.2 небольшого объема, в пределах 64 – 128 Гбайт.

Скоростные возможности Synology DS920+ были оценены в процессе тестирования системы следующей конфигурации:

• жесткие диски — 2 HDD 14 Тбайт, 2 HDD 10 Тбайт,
• SSD-кэш — M.2 NVME Crucial P2 500 Гбайт с PCIe Gen3×4.
• тип RAID — 4 HDD в конфигурации SHR с использованием избыточности одного диска,
• файловая система — BTRFS,
• тесты — CrystalDiskMark 7, ATTO Disk Benchmark

Результаты тестирования приведены ниже (рис. 9, рис. 10).

Рис. 9. Результаты CrystalDiskMark 7
           (кликнуть мышью для увеличения картинки)

Рис. 10. Результаты ATTO Disk Benchmark
             (кликнуть мышью для увеличения картинки)

Как следует из полученных результатов тестирования Synology DS920+, все упирается в возможности сетевого интерфейса, чья пропускная способность ограничена значением 1 Гбит/с. Однако при организации одновременного доступа к NAS нескольких пользователей можно в режиме Link Aggregation использовать канал передачи данных шириной в два гигабита (2×1 Гбит/с).

Стоит отметить, что полученные цифры производительности довольно высоки. Этого достаточно для повседневных задач, к которым относятся, например, просмотр видео и фото, чтение документов или создание резервных копий систем, программ и данных.

Для реализации всех возможностей устройства компания Synology создала специализированную операционную систему DSM и Центр Пакетов, где можно устанавливать дополнительные приложения на Synology NAS. Доступно более 100 приложений как от фирмы Synology, так и от сторонних разработчиков. Домашние пользователи, несомненно, оценят мультимедиа приложения для организации хранения и просмотра фото и видео файлов. Для офисов актуальны системы резервного копирования, почтовый сервер, календарь, чат, работа с документами. Есть много возможностей и для разработчиков, от хостинга сайтов и репозиториев до систем виртуализации.

В заключение остается добавить, что Synology DS920+ является высокоэффективным решением для домашнего и офисного использования. Данное устройство обеспечивает надежное централизованное хранение информации. Его аппаратное обеспечение очень хорошо справляется с самыми разными задачами, а программное обеспечение позволяет раскрыть весь потенциал сетевого сервера. Основным же достоинством рассмотренной модели, несомненно, является высокоэффективная и удобная операционная система DSM, управляющая работой сервера, а также очень большой набор программных пакетов.

>>    Часть 1


Дополнительные материалы:

• Обзор сетевого хранилища Synology DS920+
• Сетевой накопитель Synology DS920+
• Возможности программного обеспечения Synology NAS DS920+
• Программное обеспечение Synology DS920+
• 1Гбит + 1Гбит = 2 Гбит: Настраиваем Link Aggregation между роутером Asus RT-AX89X и Synology NAS DS920+
• 1Гбит + 1Гбит = 2 Гбит
• Synology DS920+ – высокопроизводительный NAS для работы и досуга. / Вы и Ваш компьютер. 2021, №9, с.16-20
• Обзор сетевого хранилища Synology DS420+
• Возможности программного обеспечения Synology NAS DS420+
• Synology DiskStation DS420+
• Synology DS420+ - NAS для дома и офисов. / Вы и Ваш компьютер. 2020, №8, с.24-27







Виктор   Рудометов
Евгений Рудометов


(кликнуть мышью для увеличения картинки)

Объемы служебной и личной информации стремительно растут. При этом основную долю составляют служебные и личные документы, резервные копии программ и данных, а также фотографии, видео, аудио. Данный рост постоянно повышает нагрузку на системы обработки и хранения информации. Облачные системы нередко дороги, а также часто не предоставляют необходимого уровня безопасности, надежности, оперативности и удобства пользования. Оптимальное решение — использование систем на основе серверов сетевых хранилищ, например, Synology DiskStation DS920+ (далее Synology DS920+).

Synology DS920+ — это высокопроизводительное и надежное решение для хранения данных с функциональностью личного и коллективного облака, а также мультимедиа центра. Устройство ориентировано на домашних пользователей и офисов (SOHO/SMB). Является идеальной сетевой системой хранения (NAS, от англ. Network Attached Storage) для оптимизации управления данными и повышения продуктивности. Рассчитан этот NAS на установку 4 жестких дисков. Наличие двух встроенных слотов для твердотельных накопителей M.2 для SSD-кэша позволяет значительно повысить производительность системных операций ввода-вывода и приложений.

Благодаря возможностям масштабирования пользователи Synology DS920+ могут начать с минимальной конфигурации и в дальнейшем расширить емкость системы хранения с помощью модуля расширения (Synology DX517) по мере роста объемов данных. А с помощью специального программного обеспечения Synology DS920+ может также выступать еще и в качестве полнофункциональной системы видеонаблюдения. Остается добавить, что возможности системы определяются не только аппаратными средствами, но и фирменным программным обеспечением (ПО). Библиотека приложений весьма обширна, значительная часть их доступна на сайте производителя.

Комплект этого высокопроизводительного NAS поставляется в небольшой картонной коробке (рис. 1). Она надежно защищает тщательно упакованные компоненты (рис. 2):

• Synology DS920+,
• адаптер питания переменного тока (100 Вт, 12 В / 8.33 А) со съемным кабелем,
• два сетевых кабеля LAN RJ-45,
• два ключа для блокировки дисковых салазок,
• набор винтов для крепления жестких дисков форм-фактора 2.5 дюйма,
• печатное руководство пользователя по быстрой установке на русском языке.

Рис. 1. Коробка Synology DS920+
           (кликнуть мышью для увеличения картинки)

Рис. 2. Комплект Synology DS920+
           (кликнуть мышью для увеличения картинки)

К Synology DS920+ могут быть приобретены дополнительные компоненты:

• SO-DIMM non-ECC DDR4 емкостью 4 Гбайт  (D4NESO-2666–4G),
• модуль расширения  Synology DX517  (к Synology DS920+ можно подключить один модуль расширения),
• 3.5″ SATA HDD  (HAT5300),
• 2.5″ SATA SSD  (SAT5200),
• M.2 2280 NVMe SSD  (SNV3400),
• VisualStation VS960HD/VS360HD,
• лицензионный пакет для устройств Surveillance,
• пакет лицензий Synology MailPlus,
• пакет лицензий Virtual DSM.

Корпус Synology DS920+ строгого дизайна выглядит очень стильно. Он окрашен в матовый черный цвет. Благодаря матовой поверхности на корпусе практически не будут видны неизбежные в процессе эксплуатации отпечатки пальцев и мелкие царапины. Внешний вид Synology DS920+ приведен на рис. 3.

Рис. 3. Внешний вид Synology DS920+
           (кликнуть мышью для увеличения картинки)

Спереди Synology DS920+ (рис. 4) расположены 4 лотка для жестких дисков с возможностью блокировки доступа специальным ключом, индикатор состояния системы в целом и каждого диска в отдельности, кнопка и индикатор питания, а также порт USB 3.0 для подключения внешних устройств. Здесь следует напомнить, что стандарт USB 3.0 был переименован в USB 3.2 Gen 1 организацией USB Implementers Forum (USB-IF) в 2019 году, тем не менее, далее в тексте для этого стандарта будет использоваться более привычное наименование USB 3.0.

Рис. 4. Фронтальная сторона корпуса Synology DS920+
           (кликнуть мышью для увеличения картинки)

Сзади данного NAS (рис. 5) находятся два вентилятора, два порта 1GbE RJ-45 с поддержкой системы Link Aggregation, порт USB 3.0, порт eSATA (используется для подключения внешних дисков SATA или модуля расширения Synology), гнездо для замка безопасности Kensington, разъем подключения питания и кнопка сброса Reset. По бокам корпуса присутствуют вентиляционные прорези, выполненные в виде надписей «Synology».

Рис. 5. Обратная сторона корпуса Synology DS920+
           (кликнуть мышью для увеличения картинки)

Основные технические характеристики Synology DS920+ представлены в таблице 1.

Таблица 1.  Технические характеристики Synology DS920+

Внутри корпуса Synology DS920+ находится жесткий металлический каркас и направляющие салазки для лотков жестких дисков.

Материнская плата с процессором и оперативной памятью спрятана внутри корпуса. Однако для расширения объема оперативной памяти нет необходимости полной разборки устройства, так как конструкторами обеспечен сравнительно легкий доступ к соответствующему слоту.

Установка жестких дисков проста и удобна. Действительно, для накопителей форм фактора 3.5″, как и в предыдущих моделях NAS этого производителя, отвертка не потребуется (рис. 6).

Рис. 6. Установка жесткого диска и SSD-кэша в Synology DS920+
           (кликнуть мышью для увеличения картинки)

Synology DS920+ имеет систему SSD-кэша, которая позволяет существенно повысить производительность системных операций ввода-вывода и некоторых приложений. Для этого в нижней части корпуса есть два отсека (рис. 6) для установки твердотельных накопителей SSD NVME M.2 2280. Их использование обеспечивает ускорение ряда операций в 20 раз. При подключении одного модуля M.2 будет работать кэш на чтение, а при использовании двух модулей есть возможность включить режим и на чтение, и на запись.

Пример установки в Synology DS920+ жесткого диска (HDD 14 Тбайт) и SSD-кэша (SSD 500 Гбайт) приведен на рис. 6.

Установив накопители и подключив блок питания к сети переменного тока, можно переходить к настройке устройства и последующего его использования.

О настройке, ОС, файловой системе, RAID, тестировании и т.п — в следующей части  данной статьи.


>>    Часть 2


Виктор   Рудометов
Евгений Рудометов


 >>    Часть 2


Основные параметры двухдиапазонного роутера ASUS RT-AX89X с WiFi 6 и 10GBE приведены в таблице 1.

Более подробно о технических параметрах и эксплуатационных характеристиках данного роутера, о его возможностях, о программном обеспечении, о настройках аппаратно-программных средств и т. п. можно прочитать в материалах, доступных на сайте производителя.

Таблица 1.  Основные технические характеристики

ASUS RT-AX89X предлагает действительно передовые технологии своим пользователям. Это и впечатляющие своей скоростью 10-гигабитные порты, набор из 8 гигабитных портов для проводного подключения устройств, 6 гигабит стандарта AX для беспроводной связи, поддержка USB устройств, включая внешние диски, сотовые модемы, смартфоны и, несомненно, прекрасный внешний вид. Программная часть порадовала легкостью использования при серьезных возможностях. Необходимо отметить и различные настройки портов, сетей, возможность создания мощной и безотказной инфраструктуры, а также поддержку внешних устройств и наличие настроек безопасности. Все это выгодно отличает данное устройство от многочисленных конкурирующих решений.

                (кликнуть мышью для увеличения картинки)


>>    Часть 1


Дополнительные материалы:

• Обзор роутера Asus RT-AX89X с поддержкой 10 Гбит и WiFi 6
• Asus RT-AX89X с поддержкой 10 Гбит и WiFi 6
• 1Гбит + 1Гбит = 2 Гбит: Настраиваем Link Aggregation между роутером Asus RT-AX89X и Synology NAS DS920+
• 1Гбит + 1Гбит = 2 Гбит
• Возможности программного обеспечения маршрутизатора Asus RT-AX89X
• ПО маршрутизатора Asus RT-AX89X
• Быстрый роутер ASUS RT-AX89X c WiFi 6 и 10GbE / Вы и Ваш компьютер. 2021, №9, с.21-23



Виктор   Рудометов
Евгений Рудометов


 >>    Часть 1


ASUS RT-AX89X оборудован двумя портами 10 Gigabit Ethernet (10G Base-T и 10G SFP+). Эти порты обеспечивают передачу данных на скорости до 10 Гбит/с как через оптоволоконный, так и через обычный кабель витой пары. Это позволяет использовать максимально быстрые каналы подключения к интернет-провайдеру, а также реализовать высокоскоростное подключение к NAS в собственной локальной сети стандарта 10G.

Несмотря на то, что скорость 10 Гбит/с сегодня кажется экзотикой для домашнего пользователя, в корпоративной индустрии это постепенно становится общепринятым стандартом. Разница в 10 раз действительно заметна. Действительно, простейший однослойный BlueRay диск размером 25 Гбайт будет скачиваться всего 20 секунд при скорости 10 Гбит/c, чуть больше 3.3 минут на скорости 1 Гбит/c и больше получаса на скорости 100 Мбит/c. Даже если на данный момент оборудования для реализации 10G скоростей нет, это прекрасный задел на будущее.

Рис. 3. Порты 1G Base-T WAN, 10G Base-T WAN/LAN, 10G SFP+
           (кликнуть мышью для увеличения картинки)

Кроме того, у роутера имеется стандартный 1 Гбит/с WAN порт (на рис. 3 левый разъем синего цвета) и 8 локальных гигабитных LAN-портов (желтые, рис. 4). Это позволяет подключить достаточно много устройств.

 Рис. 4. Восемь портов 1G LAN
            (кликнуть мышью для увеличения картинки)

Программное обеспечение ASUS RT-AX89X позволяет настроить режим повышенной отказоустойчивости (FailOver) или режим распределения нагрузки (Load Balance) при наличии, например, двух провайдеров Интернета. Для этого их необходимо подключить в два отдельных порта на выбор из 10 Gb WAN, SFP+, 1 Gb WAN или USB (поддерживаются сотовые модемы и даже некоторые телефоны). В режиме FailOver при отказе основного канала роутер будет автоматически переключаться на запасной, а режим Load Balance позволит использовать сразу оба подключения и равномерно распределить нагрузку между ними.

ASUS RT-AX89X также поддерживает технологию WAN Aggregation для увеличения пропускной способности с внешней сетью до 2 Гбит/c. Как вариант, можно подключить два порта (WAN + LAN или 10G WAN + WAN) к модему или другому сетевому устройству, например, NAS (рис. 5).

Рис. 5. ASUS RT-AX89X + NAS
           (кликнуть мышью для увеличения картинки)

На боковой панели рядом с разъемом питания и кнопкой включения расположены два порта USB 3.1 Gen 1 (рис. 6), каждый из которых обеспечивает скорость до 5 Гбит/c. Можно подключить также внешние USB устройства. Это могут быть, например, жесткие диски, флешки, сотовые модемы, смартфоны Android, принтеры и др. Программное обеспечение позволяет настроить внешний доступ через интернет или внутренний доступ через Samba/FTP, подключить медиасервер, настроить сотовый модем или сетевой принтер.

Рис. 6. Порты USB 3.1 Gen 1
           (кликнуть мышью для увеличения картинки)

На одной из боковых панелей расположены индикаторы работы самого роутера, WiFi сетей 5 и 2.4 ГГц, портов LAN, WAN, 10G WAN и SFP+.

Справа от индикаторов находятся 3 кнопки. Кнопка WPS позволяет упростить процесс подключения к беспроводной сети, кнопка WiFi включает/отключает сеть WiFi, а LED — индикаторами.

ASUS RT-AX89X поддерживает большое количество вариантов WiFi набора стандартов IEEE 802.11 (далее без символов IEEE): 802.11 a/b/g/n/ac/ax. Пропускная способность в режиме 802.11ac составляет до 1000 Мбит/с (2,4 ГГц) и 4333 Мбит/с (5 ГГц), а при 802.11ax — до 1148 Мбит/с и 4804 Мбит/с соответственно. Таким образом, общая максимальная скорость составляет почти 6000 Мбит/с.

В режиме WiFi стандарта 802.11ac каждый сетевой канал используется устройствами по очереди, а в 802.11ax — канал разделяется на подканалы меньшего размера, что позволяет более эффективно организовывать одновременную работу нескольких устройств. Эта технология называется OFDMA (Orthogonal Frequency-Division Multiple Access). Совместно с технологией MU-MIMO устройство ASUS RT-AX89X позволяет работать многим пользователям одновременно на высоких скоростях, являясь высокопроизводительным маршрутизатором, осуществляющим эффективное управление информационными потоками.

Маршрутизатор ASUS RT-AX89X поддерживает различные режимы настройки: роутер (Router), репитер (Repeater), мост (Media Bridge), точка доступа (Access Point) или AiMesh — объединение нескольких маршрутизаторов в единую сеть для покрытия больших пространств единой беспроводной сетью. Выбор режима предоставляется на самом первом этапе настройки (рис. 7).

Рис. 7. Режимы настройки ASUS RT-AX89X
           (кликнуть мышью для увеличения картинки)

Многие современные маршрутизаторы позволяют создать гостевую беспроводную сеть с различными ограничениями. ASUS RT-AX89X позволяет создать 6 таких гостевых сетей, по 3 для каждого частотного диапазона. Для каждой существует возможность ограничить доступ во внутреннюю локальную сеть, указать лимит скорости, а также время.

Программное обеспечение ASUS RT-AX89X включает в себя систему информационной безопасности AiProtection Pro на базе разработок компании Trend Micro. Система обеспечивает защиту от интернет-угроз и родительский контроль. Маршрутизатор способен на лету анализировать и фильтровать трафик. С помощью функции родительского контроля можно указать расписание доступа в интернет. Также имеется возможность полностью заблокировать нежелательные веб-сайты и мобильные приложения.

Благодаря службе QoS RT-AX89X обеспечивает приоритетное использование пропускной способности интернет-соединения определенными приложениями. Например, адаптивная служба QoS позволяет задать приоритеты с помощью предустановленных режимов: игры, потоковое видео/аудио, интернет-телефония, веб-серфинг, передача файлов. Традиционная служба QoS позволяет задать приоритеты вручную.

Необходимо отметить, что для любителей игр существует отдельный раздел в настройках для установки приоритетов трафика и минимизации задержек. В разделе настроек Open NAT можно выставить профиль для конкретной игры.

Следует упомянуть, что также доступны настройки портов, VPN, фаервола, NAT, есть даже поддержка умной колонки Alexa и IFTTT. Все возможные настройки роутера насчитывают более 20 страниц. При этом на каждой странице присутствуют по несколько закладок с десятками параметров. Большинство из них можно менять в удобном мобильном приложении.

В следующей части  данной статьи приведены основные параметры ASUS RT-AX89X и выводы.


>>    Часть 3


Виктор   Рудометов
Евгений Рудометов


Роутер (маршрутизатор) ASUS RT-AX89X поддерживает бспроводные сети спецификации IEEE 802.11ax (данный вариант получил наименование Wi-Fi 6 или WiFi 6). Устройство является двудиапазонным и способно работать в диапазонах 5 ГГц и 2,4 ГГц. Обеспечивает очень высокие значения пропускной способности: 4804 Мбит/с в диапазоне 5 ГГц и 1148 Мбит/с в диапазоне 2,4 ГГц. Тщательно спроектированная конструкция, созданная на основе  высокопроизводительных элементов и снабженная восемью антеннами, обеспечивает прекрасное покрытие и одновременное подключение множества устройств (MU-MIMO и OFDMA). Существует возможность настроить до 6 гостевых WiFi сетей с различными ограничениями. Роутер имеет 10-гигабитные RJ45 и SFP+ порты с возможностью перераспределения нагрузки и обеспечения повышенной отказоустойчивости (Failover и Load Balance), 8 гигабитных портов с поддержкой Link Aggregation, 2 порта USB 3.1 для подключения внешних устройств. Поддерживаются интеллектуальный анализ и фильтрация трафика, фаервол, родительский контроль, VPN, WPA3 и многое другое.

Комплектация ASUS RT-AX89X включает все необходимое для настройки и эксплуатации (рис. 1):

• упаковочная коробка,
• сам роутер,
• блок питания на 65 Вт,
• набор кабелей,
• документация.

Рис. 1. Комплект ASUS RT-AX89X
           (кликнуть мышью для увеличения картинок)

ASUS RT-AX89X выглядит современно и стильно (рис. 2). Круглый корпус из серого пластика и 8 складывающихся антенн придают роутеру даже изысканный вид. По периметру данного устройства располагаются порты, кнопки и индикаторы состояния, снизу и сверху имеются вентиляционные отверстия для охлаждения.

Рис. 2. Внешний вид ASUS RT-AX89X
           (кликнуть мышью для увеличения картинок)

В данном роутере реализованы самые передовые современные технологии и элементы, а программная составляющая прекрасно реализует его значительные аппаратные возможности.

Основой роутера является 4-ядерный процессор с частотой 2.2 ГГц, 256 Мбайт флеш и 1 Гбайт оперативной памяти. Для охлаждения внутренних компонентов используется встроенный вентилятор, шум от которого почти незаметен. При необходимости скорость вентилятора можно регулировать через программное обеспечение вплоть до полного выключения.

В следующей части  данной статьи рассмотрены интерфейсы и технологии, реализованные в конструкции ASUS RT-AX89X.


>>    Часть 2


Евгений Рудометов


Intel Innovation Day — это новый расширенный формат Intel Channel Day, ориентированный на партнеров, коллег и дистрибьюторов корпорации Intel в лице руководителей предприятий, менеджеров по маркетингу, технических специалистов, продавцов. Основная цель — ознакомление присутствовавших с новейшими технологиями и тенденциями, планами выпуска продуктов Intel. В Дне Инноваций в СПб, приняли участие десятки копаний, среди которых OCS, ELKO, Merlion, 3Logic, MUST, Asus, Acer, Gigabyte, Kingston и др. Сессии были сконфигурированы по трем направлениям: Серверы и ЦОД, Настольные и мобильные ПК, Интернет вещей.

Выступающие специалисты подчеркнули, что стратегическими направлениями развития IT являются: искусственный интеллект (Artificial Intelligence — AI), пятое поколение мобильных сетей (5G), автономное вождение, системы виртуальной и смешанной реальности (Virtual reality — VR, Mixed Reality — MR). Кроме того, большое внимание уделяется развитию и поддержке направлению ЦОД и Интернета вещей.

Рассматривая перспективность AI, специалисты отметили, что этот сегмент может возрасти от $643,7 млн в 2016 г. до $36,8 млрд в 2025 г, и в ближайшие два года использовать AI будут 41% компаний. Практическое применение AI найдет, например, в распознавании речи, синхронном переводе, в локализации и позиционировании объектов, сегментации и классификации изображений.

Важным направлением является и автономное вождение. Так, в 2017 г. в Швеции — 100 автономных автомобилей, 40 машин с 4 уровнем автономности от Intel, BMW, Fiat Chrysler уже испытывается на дорогах разных стран. К 2030 г. такие автомобили проедут около 1,5 трлн км.

Развитие современных технологий и широкое их внедрение порождают огромные потоки цифровых данных, требующих оперативной их обработки. Помощь в обработке окажут не только технологии AI, но и перспективные системы, основанные на использовании новых процессоров и новых компонентов хранения информации.

Это могут быть, в частности, высокопроизводительные серверные процессоры Intel Xeon Scalable, в которых, вместо традиционной Ring Architecture с кольцевым доступом к компонентам процессора реализована Mesh Architecturе (mesh — решетка), которая обеспечивает низкие задержки сигналов и значительное увеличение скоростей передачи данных между ядрами, оперативной памятью и контроллерами ввода/вывода.

Для компьютерных систем широкого применения компания Intel предлагает  новые продукты и технологии, связанные с Intel Core i+, Kaby Lake G, Purley, Xeon Scalable, FPGA, а также настольные и мобильные решения на базе процессоров Intel Core 8-го поколения, предназначенные заменить своих предшественников. При этом были выпущены 4-ядерные модели не только для настольных ПК, но и для сегмента мобильных компьютеров. Снабженные такими процессорами, способными обрабатывать до 8 потоков с частотой работы ядер до 4,5 ГГц, мобильные системы демонстрируют уровни производительности, доступные ранее только настольным ПК.

Революционным является и новый тип энергонезависимой памяти, получившей наименование 3D XPoint, разработанной Intel в содружестве с Micron и обладающей высокими скоростями доступа и низкими задержками, с ресурсом, значительно превышающим возможности NAND и 3D NAND.

Память 3D XPoint нашла воплощение в моделях изделий Intel Optane. Это и мощные варианты накопителей Intel Optane SSD DC P4800X, предлагаемые для серверного рынка, и накопители Intel Optane SSD 900P/905P для энтузиастов, и специальные кэширующие ускорители Intel Optane Memory, обеспечивающие увеличение скоростных характеристик дисковых подсистем в ряде задач более чем в два раза. Несмотря на высокий потенциал памяти 3D XPoint, продолжается выпуск и улучшение накопителей SSD со ставшей уже традиционной флэш-памятью 3D NAND. На основе этой памяти компания Intel предлагают емкие и производительные модели: профессиональный уровень представлен изделиями Pro 7600p, Pro 7000p, Pro 6000p, Pro 545s,  потребительский уровень — 760p, 700p, 660p, 600p, 545s.

В добавление к этому компания Intel предлагает рынку новые компьютерные системы, представленные в разнообразных форм-факторах и ориентированные на разные сферы применения. Такими изделиями компания Intel и ряд ее крупных партнеров считают Compute Card, решения 2-в-1, моноблоки, Intel NUC и др. Несмотря на компактные размеры, ряд моделей могут составить конкуренцию традиционным настольным компьютерам.

Необходимо отметить, что перспективные высокопроизводительные компьютерные архитектуры, эффективные технологии обработки данных и новейшие компоненты способствуют дальнейшему развитию перспективных IT-направлений, к которым относятся системы виртуальной реальности. По прогнозу экспертов уже к 2020 году рынок систем и изделий VR может превысить $143 млрд. При этом соответствующие  технологии и устройства будут использоваться не только для целей досуга, но и в промышленности, симуляторах, медицине, образовании и других областях. Один из примеров разработки системы VR привели специалисты компании КРОК.

Специалисты компаний КРОК и Intel рассказали о реализации совместного проекта «Виртуальная копии зала Юпитера Государственного Эрмитажа».

В процессе работы разработчики столкнулись со многими проблемами, связанными как с вопросами качественной фото- и видеосъемки объектов, так и с проблемами оптимальной обработки больших объемов информации с целью уменьшения файлов VR при сохранении необходимого качества 3D-изображений, обеспечивающего высокий уровень реалистичности объектов в пространстве VR. Обработка исходной информации осуществлялась с помощью мощных  компьютерных систем (многоядерные Intel Xeon Platinum, ОЗУ 160 Гбайт, HDD 4 Тбайт).

Благодаря использованию специальных алгоритмов оптимизации в процессе обработки удавалось уменьшать количество исходных 160 млн полигонов каждого объекта съемки до примерно 120 тыс. Это позволило существенно уменьшить объем файлов VR и снизить требования к аппаратно-программным средствам компьютеров пользователей: процессор — Intel Core i5+; GPU — NVIDIA GeForce GTX 970, AMD Radeon R9 290 или лучше; ОЗУ — 8+ Гбайт; видео выход — HDMI 1.4, DisplayPort 1.2 или более поздняя версия; USB-порт — 3 USB 3.0; ОС — Windows 7 SP1, Windows 8.1, Windows 10. Данные характеристики соответствуют сравнительно мощным настольным компьютерам.

Однако, как оказалось, в номенклатуре сверхкомпактных Intel NUC с процессорами Intel Core 8-поколения уже присутствуют модели, удовлетворяющие указанным требованиям. Часть информации была озвучена в секционных докладах.

В следующей части  данной статьи – об архитектуре высокопроизводительных моделей Intel NUC.


>>    Часть 2


Евгений Рудометов


 >>    Часть 1


В рамках мероприятия Intel были представлены игровые решения от компаний HYPERPC и iRU на базе Intel Core 8-го поколения для настольных ПК (решение iRU включало в себя кэширующий накопитель Intel Optane Memory), а также тонкие и легкие устройства HP,  Asus и Lenovo на основе мобильных процессоров Intel 8-го поколения. Свои решения продемонстрировали и партнеры корпорации — компания КРОК, которая рассказала о различных сценариях использования VR и продемонстрировала цифровую копию зала Юпитера Государственного Эрмитажа, а также компания Initium, представившая кейс по созданию интерактивных терминалов для парка Зарядье на базе Intel NUC. Среди других новинок корпорации Intel, которые были размещены в демо-зоне – Intel Compute Card и Intel Movidius Neural Compute Stick.

>>    Часть 1


Евгений Рудометов


Эксперты Intel, КРОК и Initium рассказали о  новых решениях в области Интернета вещей, искусственного интеллекта и виртуальной реальности. Они также представили продуктовые новинки 2017 года, в том числе мобильные решения на базе процессоров Intel Core 8-го поколения.

Мероприятие открыло выступление Натальи Галян, регионального директора Intel в России. Она отметила значительный рост доходов компании в ряде важнейших направлений. Так, например, в третьем квартале 2017 г. к 2016 г. в секторе памяти — $891 млн (+37%), IOT — 849 млн. (+23%), FPGA — 469 млн. (10%), дата центры — $4,9 млрд. (7%), клиентские устройства — $8,9 млрд.

Из основных достижений Intel в 2017 г. следует вспомнить появление изделий на основе нового типа энергонезависимой памяти 3D XPoint, разработанной Intel в содружестве с Micron. Это и мощные варианты Intel Optane SSD DC P4800X, предлагаемые для серверного рынка, и накопители Intel Optane SSD 900P для энтузиастов, и кэширующие ускорители Intel Optane Memory.

С целью уменьшения задержек и увеличения скорости передачи данных для ЦОД компания Intel разработала процессоры Intel Xeon Scalable. В этих изделиях вместо традиционной Ring Architecture с кольцевым доступом к компонентам процессора реализована Mesh Architecturе. В новом решении процессорные ядра, кэш, контроллеры памяти и контроллеры ввода/вывода упорядочены в строки и столбцы, между которыми находятся шины и переключатели, позволяющие данным перемещаться по требуемым маршрутам в рамках решетки. Это обеспечивает увеличение количества маршрутов для передачи сигнала на фоне сокращения преодолеваемых расстояний. Как результат, достигнуты высокая производительность и низкие задержки; потоки данных хорошо масштабируются для многопроцессорных (многосокетных) конфигураций.

Не остался без внимания лидера разработки и производства процессоров и рынок ПК, для которого компания Intel выпустила восьмое поколение процессоров. При этом были выпущены 4-ядерные модели не только для настольных ПК, но и для сегмента мобильных компьютеров. Снабженные такими процессорами, способными обрабатывать до 8 потоков с частотой работы ядер до 4,5 ГГц, мобильные системы демонстрируют уровни производительности, доступные ранее только настольным ПК.

Оценивая достижения Intel, региональный директор отметила и рост рынка России в 9,8%. Это является весьма неплохим показателем, учитывая стагнацию или даже падение доходов многих других IT-компаний. Конечно, в значительной степени высокие показатели Intel связаны не только эффективным управлением, но и предложением рынку перспективных изделий, представленных в разнообразных форм-факторах и ориентированных на разные сферы применения. Такими перспективными изделиями компания Intel и ряд ее крупных партнеров считают Compute Card, решения 2-в-1, моноблоки, Intel NUC и др.

Об опыте реализации уникальных digital решений на базе Intel NUC рассказал Сергей Гудков, управляющий партнер, компания Initium. Усилиями специалистов компании Intel и Initium, комплекты Intel NUC нашли применение в терминалах проекта «Парк Зарядье». Эти терминалы были созданы для целей навигации и оплаты услуг, предоставляемых посетителям. Благодаря использованию Intel NUC удалось по сравнению с альтернативными решениями снизить энергопотребление и упростить систему охлаждения. Конечно, все это достигается в условиях сохранения  необходимого уровня функциональности. Этот уровень ожидаемо увеличивается с развитием технологий и появлением новых комплектующих и конечных систем.

В представленных презентациях были выделены основные направления развития IT: системы искусственного интеллекта, беспилотный транспорт, беспроводные сети пятого поколения (5G), а также виртуальная и дополненная реальности (VR и AR).

Так, например, рынок VR и AR к 2020 году может достигнуть более $143 миллиардов. Областями применения соответствующих технологий и устройств станут не только  системы досуга, но и, например, образования, медицины, промышленности, различных симуляторов, используемых в различных областях. Об опыте разработки подобных систем присутствующим рассказал Александр Леус, директор Центра виртуальной реальности.

Развитие современных технологий и широкое их внедрение порождают огромные потоки цифровых данных, требующих оперативной их обработки. В частности, источниками таких огромных потоков в самое ближайшее время станут беспилотные автомобили и сети 5G (в 1000 раз быстрее и более чем в 100 раз больший трафик по сравнению с 4G).

Одним из важнейших направлений решения проблемы обработки больших объемов данных является использование систем искусственного интеллекта (ИИ, мировой доход в 2016 г. — $643,7 млн, к 2025 г. — $36,8 млрд). В программах, связанных с ИИ, компания Intel задействовала значительные ресурсы. О некоторых работах и полученных результатах рассказал Михаил Цветков, инженер Intel.

В рамках мероприятия Intel в демонстрационной зоне были представлены некоторые продукты, реализующие перспективные IT-технологии и использующие компоненты Intel.

О продуктах —  в следующей части  данной статьи.


>>    Часть 2


Виктор   Рудометов
Евгений Рудометов


 >>    Часть 1

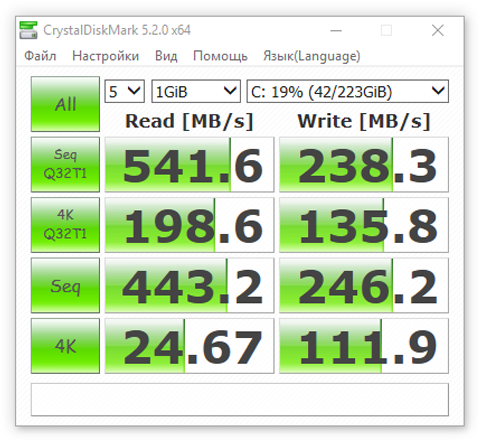

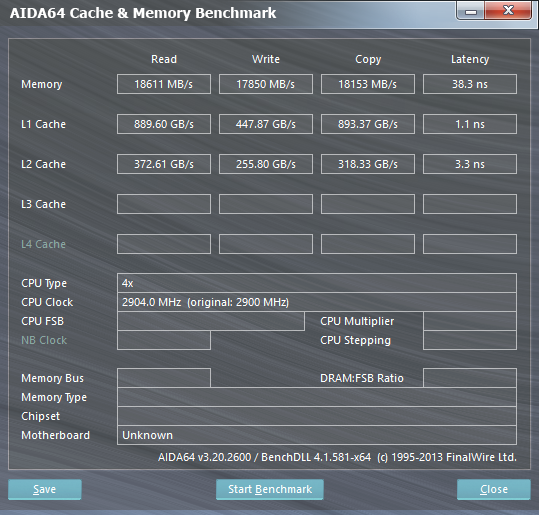

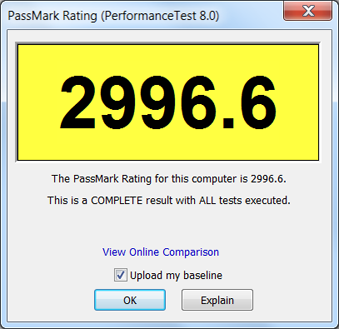

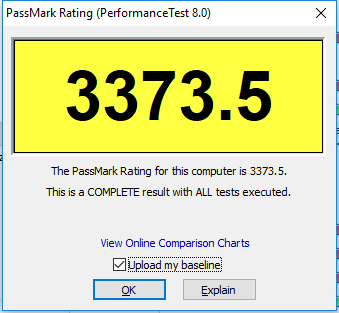

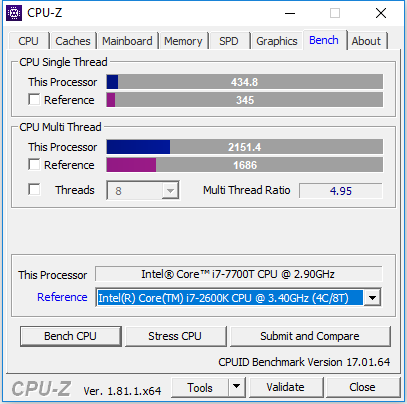

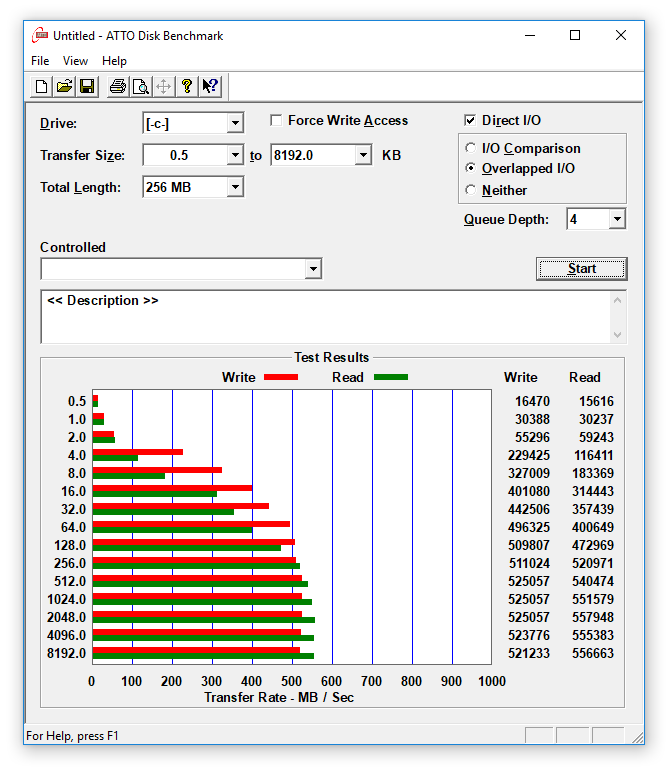

Результаты тестирования

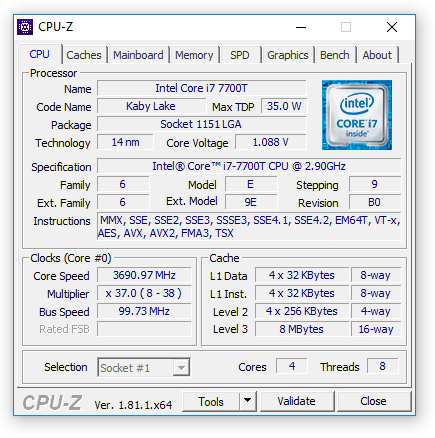

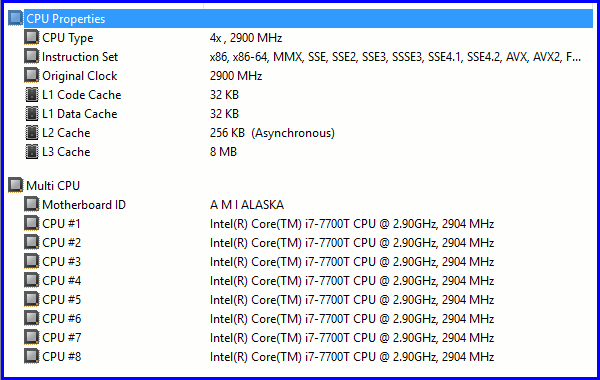

Конфигурация мини-ПК:

• Процессор — Intel Core i7–7700T (14 нм, Kaby Lake, 8 Мбайт кэш-памяти, 4 вычислительных ядра, работающих на тактовой частоте от 2,9 ГГц до 3,8 ГГц, поддержка 8 потоков, до 35 Вт),

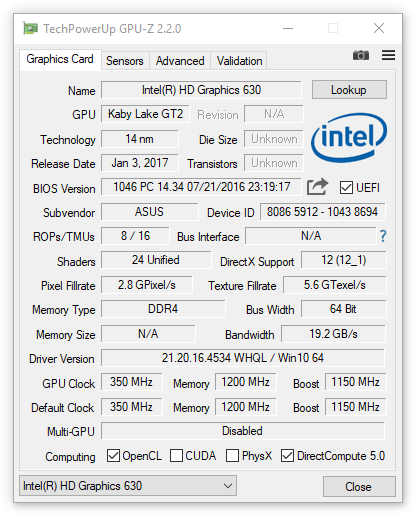

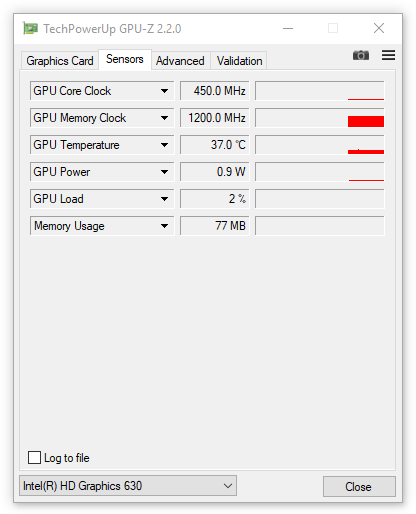

• Графическая подсистема — встроенная в процессор графика Intel HD Graphics 630,
• Подсистема памяти — Crucial 16GB DDR4 2400 (PC4-19200) SO-DIMM,
• Материнская плата — Asus Q170T с LGA1151 и с чипсетом Intel Q170, форм-фактор Thin Mini-ITX,
• Дисковая подсистема — SSD Intel 520 240GB (системный диск), SATA 3, MLC, 25 нм,
• Операционная система — Microsoft Windows 10 Enterprise x64.

Результаты тестирования приведены ниже.

Рис. 7. Параметры процессора Intel Core i7-7700T, полученные с помощью программ CPU-Z и GPU-Z

Рис. 8. Результаты тестирования процессора и памяти, полученные с помощью программы AIDA64
           (кликнуть мышью для увеличения картинки)

Рис. 9. Результаты сравнительного тестирования процессора Intel Core i7-7700T, выполненного программой CPU-Z
           (кликнуть мышью для увеличения картинки)

Рис. 10. Результаты тестирования SSD
             (кликнуть мышью для увеличения картинки)

Используя тестовый пакет PerformanceTest 8.0 (PassMark Software), интересно сравнить результаты тестирования процессора Intel Core i7–7700T, установленного в указанный мини-ПК, с процессором Intel Core i7–4770T в составе настольного компьютера:

• Процессор — Intel Core i7-4770T (22 нм, Haswell, 8 Мбайт кэш-памяти, 4 вычислительных ядра, работающих на тактовой частоте от 2,5 ГГц до 3,7 ГГц, поддержка 8 потоков, до 45 Вт),
• Графическая подсистема — встроенная в процессор графика Intel HD Graphics 4600,
• Подсистема памяти — три DIMM DDR3-1600 общим объемом 24 Гбайт (8+8+8 Гбайт),
• Материнская плата — Gigabyte GA-Z87-HD3 с чипсетом Intel Z87 и четырьмя слотами DIMM DDR3,
• Дисковая подсистема — SSD ULTRA II 240GB (системный диск) и HDD 4000GB,
• Операционная система — Microsoft Windows 7 Enterprise.

Рис. 11. Результаты тестирования процессора Intel Core i7-7700T, PassMark Rating

Рис. 12. Результаты тестирования процессора Intel Core i7-4770T, PassMark Rating

В таблице 2 приведены результаты более детального тестирования процессоров (CPU) и подсистем оперативной памяти (RAM).

Таблица 2.   Результаты тестирования  CPU  и  RAM

Полученные и продемонстрированные выше результаты тестирования доказывают, что производительность компактной компьютерной системы, созданной на основе процессора Intel Core i7–7700T и материнской платы Asus Q170T формата Thin Mini ITX, дополненных памятью Crucial 16GB DDR4 2400 SO-DIMM и накопителем SSD Intel 520 240GB, находится на уровне сравнительно производительных десктопов. При этом описанная компактная система отличается от них существенно меньшими габаритами, меньшим энергопотреблением, меньшим уровнем акустического шума.

>>    Часть 1


Виктор   Рудометов
Евгений Рудометов


Современные настольные компьютеры либо громоздки и занимают слишком много места, либо не способны обеспечить должную производительность. Чем мощнее компьютер, тем больше он выделяет тепла, что в свою очередь влечет за собой необходимость использования мощных систем охлаждения и энергопитания. Однако, используя современные комплектующие, сегодня можно создавать сверхкомпактные производительные системы (мини-ПК), способные во многих случаях успешно конкурировать с настольными компьютерами традиционных габаритов. Некоторые элементы и этапы самостоятельного конструирования одного из вариантов мини-ПК описаны ниже.

Процессор

Процессоры Intel Core i7 серии T предлагают оптимальный баланс — десктопная скорость работы при сравнительно малой мощности энергопотребления. Например, расчетная мощность 4-ядерного процессора Intel Core i7–7700T (7-е поколение Intel Core, ядро Kaby Lake) составляет всего 35 Вт. Внешний вид этого процессора приведен на рис. 1, его основные параметры — в таблице 1.

Использование процессора Intel Core i7–7700T позоляет благодаря низким уровням его энергопотребления и теплообразования существенно упростить конструкцию компьютера и уменьшить его габариты, сохраняя сравнительно высокую производительность.

Рис. 1. Процессор Intel Core i7-7700T

Таблица 1.  Основные параметры Intel Core i7-7700T

Материнская плата

Если целью конструирования мини-ПК является минимизация его размера при сохранении его большой функциональности, задаваемой, в частности, возможностью установки десктопного процессора, то лучше всего подходит формат Thin Mini ITX. При сохранении электрической и механической совместимости с форм-фактором ATX материнские платы Mini-ITX существенно меньше по размеру (170 × 170 мм). Так же у них есть возможность питания от внутреннего блока питания напряжением 19.5 В. На рынке довольно много материнских плат этого форм-фактора с современными чипсетами, возможностью установки полноценных современных десктопных процессоров, а также широким набором разъемов (SATA, USB, HDMI, LAN и т. п). Thin накладывает ограничения на высоту, что дает возможность установить плату в небольшой по высоте корпус.

В качестве материнской платы для мини-ПК была выбрана модель Asus Q170T — компактная материнская плата форм-фактора Mini-ITX на базе чипсета Intel Q170 (рис. 2, рис. 3). В процессе настройки выяснилось, что изначально плата поддерживала только 6-ое поколение процессоров Intel Core. Однако после обновления BIOS, выполненного с помощью процессора Intel Core i3-6300, материнская плата Asus Q170T позволила использовать и процессоры Intel Core i7 седьмого поколения. Остается добавить, что внутренние разъемы позволяют использовать модули памяти DDR4 SO-DIMM, подключить несколько SATA-накопителей, установить SSD и карты Wi-Fi в разъемы стандарта M.2.

Рис. 2. Процессор Intel Core i7–7700T в материнской плате Asus Q170T
           (кликнуть мышью для увеличения картинки)

Рис. 3. Разъемы интерфейсов и энергопитания материнской платы Asus Q170T
           (кликнуть мышью для увеличения картинки)

Корпус

В качестве корпуса для мини-ПК было решено использовать DNK-H от компании Luna-Design (рис. 4 – рис. 6). Размеры корпуса составляют 200 × 200 х 53 мм, материал — алюминий и пластмасса. Дизайн сильно напоминает Apple Mini. В корпус установлен 19.5 В блок питания на 150 Вт, а также система охлаждения процессора — радиатор и 600–3200 rpm PWM вентилятор с уровнем шума 18–38dB. Для работы Wi-Fi в комплекте поставляются две внешние 2.4/5G Wi-Fi антенны для соответствующих карт стандарта М.2.

Спецификации позволяют устанавливать процессоры мощностью до 65 Вт. Кроме выбранного и описанного выше процессора Intel Core i7–7700T, может быть, например, Intel Core i7-7700, но это тема уже совсем другой статьи о совсем другом компьютере с другими техническими и эксплуатационными характеристиками.

А еще спецификации корпуса и материнской платы позволяют устанавливать один 2.5-дюймовый накопитель с интерфейсом SATA, в качестве которого можно использовать либо HDD, либо SSD. В дополнение к 2.5-дюймовому накопителю имеется потенциальная возможность использования второго накопителя SSD. Его можно установить в разъем M.2 материнской платы.

Рис. 4. Процессор и материнская плата в корпусе
           (кликнуть мышью для увеличения картинки)

Рис. 5. Корпус DNK-H формата Thin Mini-ITX
           (кликнуть мышью для увеличения картинки)

Рис. 6. Сравнение мини-ПК с MacBook Pro
           (кликнуть мышью для увеличения картинки)

В следующей части  приведены результаты тестирования.


>>    Часть 2


Евгений Рудометов


 >>    Часть 1


В рамках мероприятия была организована выставка, на которой свои геймерские системы высокой производительности представили компании: HyperPC, iRU, Maijin, DigitalRazor, INVASION labs, MSI.

Также гости могли окунуться в виртуальную реальность NVIDIA с помощью специального аппаратно-программного комплекса на базе мощного процессора Intel Extreme Edition (CPU – Intel Core i7-5960X Extreme Edition, ОЗУ – 64 Гбайт DDR4, MB – ASUS Deluxe X99, видео – 1080SLI). Разработка обеспечивает погружение с высокой степенью реалистичности, обеспечиваемой сложными алгоритмами расчетов по формулам физики (оптика, статика, динамика и др.) в режиме реального времени. Управление осуществляется с помощью шлема на голове, обеспечивающего стереоизображение (3D) и пары автономных пультов в руках, с помощью которых выполняются действия в пространстве виртуальной реальности. Позиционирование осуществляется с помощью встроенных датчиков.

А еще можно было ощутить себя пилотом болида «Формулы-1» на автосимуляторе Motorsports. Разработчики снабдили свою разработку, снабженную всеми полагающимися атрибутами управления, еще и тремя большими дисплеями, мощной акустической ситемой и даже вибрационным механизмом. Все это существенно повышает степень реализма.

Остается добавить, что линейка высокопроизводительных процессоров Intel Core i7 Extreme Edition на сегодняшний день насчитывает четыре модели и фактически стартует с отметки 441 доллар США.

При этом самым мощным представителем из этого списка является модель Intel Core i7-6950X. Полупроводниковый кристалл этого десятиядерного изделия насчитывает около 3,2 млрд. транзисторов. Благодаря техпроцессу 14 нм их все удалось разместить на площади 246 мм². К слову сказать, это примерно на 30% меньше размеров 20-нм кристалла восьмиядерного Haswell-E. Хотя следует отметить, что число транзисторов у нового процессора по сравнению с указанным предшественником значительно возросло, конечно, улучшились и его параметры. Основные параметры модели Intel Core i7-6950X приведены в таблице.

Все представленные процессоры серии Extreme Edition производятся по технологическому процессу 14 нм и оснащаются 4-канальным контроллером памяти с поддержкой DDR4-2400. Важно отметить, что новинки совместимы с материнскими платами на базе чипсета Х99 с сокетом FCLGA2011-3. Это открывает возможность апгрейда ряда высокопроизводительных систем заменой процессоров предыдущего поколения на новые модели с целью увеличения функциональных возможностей находящихся в эксплуатации мощных десктопов и рабочих станций.

>>    Часть 1


Евгений Рудометов


27 июня 2016 года корпорация Intel представила в России новые хай-энд процессоры семейства Core i7 Extreme Edition для высокопроизводительных игровых систем и рабочих станций. Новинки базируются на микроархитектуре с кодовым наименованием Broadwell-E.

Среди объявленных изделий представлен и первый 10-ядерный процессор Intel Core i7 Extreme Edition для высокопроизводительных настольных систем. Как утверждает разработчик и подтверждают многочисленные тесты, это самый мощный чип для десктопов за всю историю отрасли. Он демонстрирует очень высокие уровни производительности и поддерживает ряд уникальных возможностей. Значительный потенциал Intel Core i7 Extreme Edition позволяет ускорить работу с видеоконтентом, 3D-моделями и фотографиями, делает более глубоким погружение в виртуальную реальность и, конечно, получить новые, более яркие впечатления от современных компьютерных игр, требующих нередко предельной производительности от игровой системы.

На масштабном шоу с театрализованным представлением по рассказам Станислава Лема, которое было организовано в честь запуска новой линейки высокопроизводительных процессоров, собралось около 100 представителей индустрии игр, производителей оборудования, журналистов, энтузиастов и оверклокеров.

На мероприятии выступили специалисты не только Intel, но и ее компаний-партнеров. Они рассказали об особенностях представленных новинок.

Как отметил в своем кратком сообщении Дмитрий Конаш, региональный директор Intel в России и других странах СНГ, количество людей, увлекающихся играми и покупающих новейшие игровые компьютеры на процессорах Intel Extreme Edition, растет из года в год. Все началось в 2003 году, когда компания Intel объявила Pentium 4 Extreme Edition. Тогда процессор содержал только 1 ядро, а теперь, в 2016 году, энтузиастам игр стал доступен мощный 10-ядерный игровой процессор.

Благодаря технологии Intel Turbo Boost Max 3.0, реализованной в новейших процессорах семейства Core i7 Extreme Edition, обеспечивается существенное увеличение производительности. Опытные геймеры и продвинутые пользователи ПК могут самостоятельно изменять коэффициент умножения тактовой частоты процессора, высвобождая дополнительно до 15% производительности однопоточных вычислений и даже больше.

Серьезное преимущество при запуске самых современных компьютерных на системах, созданных на основе новых процессорах Inte Core i7 Extreme Edition, обеспечивают: кэш-память (Smart Cache), обладающая емкостью до 25 Мбайт и расположенная непосредственно в процессоре, быстрая память ОЗУ, работающей на частоте до 2400 МГц, а также до 4 дискретных графических карт.

Новые процессоры серии Extreme Edition позволяют работать сразу в нескольких требовательных к вычислительным ресурсам приложениях без заметного снижения производительности системы. Вместе с новыми процессорами, содержащими до 10 ядер (20 вычислительных потоков), можно легко создавать видео с разрешением 4K или монтировать панорамные кадры с углом обзора 360 градусов, обрабатывать фотографии или записывать высококачественную музыку на настольном ПК.

Среди уникальных функций новинки стоит отметить возможность оверклокинга каждого ядра в отдельности, управление коэффициентом AVX для повышения стабильности системы, а также управление напряжением VccU, для тонкой настройки питания процессора в экстремальных сценариях. В сочетании с такими инструментами, как Intel Extreme Tuning Utility (Intel XTU) и Intel Extreme Memory Profile (Intel XMP) профессионалы и любители оверклокинга смогут достичь на новых процессорах еще большего уровня производительности.

В следующей части  данной статьи – о параметрах процессоров семейства Core i7 Extreme Edition и некоторых разработках, представленных на мероприятии.


>>    Часть 2


Евгений Рудометов


 >>    Часть 4


Производительность семидюймового планшета NETTAB MATRIX ULTRA (NT-0704M), выпущенного компанией iconBIT, находится, как это отмечалось выше, на относительно высоком уровне, особенно, учитывая бюджетную направленность данного планшета и соответствующий для этой группы устройств уровень цен.

Действительно, реализуя возможности элементов, составляющих основу платформы NT-0704M, данный планшет в тесте AnTuTu показал более 12,6 тыс. баллов, что является весьма высоким показателем (рис. 8) для суперкомпактных моделей. Кстати, в Quadrant Standard он даже набрал 3177 баллов, что значительно больше, чем, например, у Samsung Galaxy Nexus, ASUS Memo Pad и подобных устройств.

Рис. 8.  Планшеты  NT-0704M  и  iPad mini


Свои неплохие параметры планшет NT-0704M продемонстрировал и в мультимедиа. Так, в процессе тестирования он беспроблемно воспроизводил HD-видеофайлы MKV, AVI, MP4 и др.

Конечно, во многом это заслуга многоядерных вычислительных и графических подсистем, работа которых поддержана соответствующим программным обеспечением.

Кстати, любителям игр будет приятно обнаружить, что указанный планшет показывает неплохую производительность и в играх.

Если же сравнивать потенциал NT-0704M с возможностями iPad mini (рис. 9), то в тесте GeekBench планшет NT-0704M показал результат в 1,35 раза больше, что несколько удивило.

Рис. 9.  Планшеты  NT-0704M  и  iPad mini

Как уже отмечалось, в процессе тестирования NT-0704M хорошо справлялся с видеофайлами AVI, MKV, MP4, включая HD. Не было проблем и с файлами youtube, но вот время работы от встроенной батареи оказалось в таких случаях примерно в два раза меньше по сравнению, например, с iPad mini. Это обстоятельство существенно огорчило.

В режиме чтения можно рассчитывать на продолжительность работы планшета NT-0704M до 6 часов. Конечно, это так, если ограничивать свои потребности в яркости экрана, в беспроводных функциях и в программах, требующих значительных ресурсов процессора, графических средств, памяти. Действительно, в динамичных играх и при воспроизведении видео, особенно это касается видео высокой четкости (HD 720p/1080p), время работы от встроенного источника может существенно сократиться, например, в два-три раза.

Конечно, даже в таких, ресурсоемких задачах хотелось бы более продолжительной работы устройства. Однако необходимо признать, что замена производителем существующего аккумулятора на более емкий вариант негативно бы отразилось на компактности и цене устройства. Хотя, вполне вероятно, что часть потенциальных пользователей (а автор статьи относится к ним) согласилось бы на небольшое ухудшение данных характеристик в пользу существенного увеличения времени автономной работы.

О других особенностях и возможностях планшета NT-0704M —  в следующей части  данной статьи.


>>    Часть 6


Евгений Рудометов


 >>    Часть 3


Итак, на выставке Ultrabook Road Show, организованной компанией Intel, можно было ознакомиться с множеством самых разных моделей, например, с ультрабуком компании DELL, в конструкции которого используется закаленное стеклом Gorilla Glass и карбоновое покрытие. Обладая скромным дизайном, представленная модель характеризуется сравнительно высокой производительностью и длительным временем автономной работы.

Неизменный интерес у посетителей выставки Ultrabook Road Show вызывал тонкий (14,9 мм), легкий, изящный ультрабук Lenovo IdeaPad U300s, ориентированный на массовых пользователей.

Модели данного ультрабука выпускаются компанией Lenovo в разных вариантах оформления и комплектации. Укомплектованы ЖК-экраном 13,3 дюймов, энергоэкономичным и высокопроизводительным ULV-процессором Intel Core i5/i7, накопителем SSD объемом 128/256 Гбайт. Эти сверхкомпактные модели (324 х 216 х 14,9 мм) обладают малым весом (1,34/1,32 кг), высокой производительностью и длительным временем работы (до 8 часов). На выставке была представлена модель минимальной конфигурации с процессором Intel Core i5 и накопителем SSD 128 Гбайт, но существует и более мощный вариант, в котором используется процессор Intel Core i7 и накопитель SSD 256 Гбайт.

Свои две модели, ориентированные главным образом на корпоративных пользователей, представила и компания Fujitsu. Одной из них является модель Fujitsu Lifebook U772, второй — Fujitsu Lifebook UH572.

В полнофункциональном ультрабуке Fujitsu Lifebook U772 сочетаются малые размеры, безрамочный дисплей и малый вес. Увеличенное время работы от аккумулятора, высокая скорость реагирования плюс улучшенные функции безопасности обеспечивают необходимую  для пользователей мобильность и комфортность работы.

Комплектуются модели Fujitsu Lifebook U772 14-дюймовым ЖК-экраном с антибликовым покрытием, энергоэкономичным и высокопроизводительным процессором Intel Core i3/i5/i7, накопителем либо SSD объемом 128/256 Гбайт, либо HDD 320/500 Гбайт, который для увеличения скорости работы дополнен флэш-памятью 32 Гбайт. Данные модели обладают малым весом (около 1,4 кг), высокой производительностью и временем работы до 10 часов (4-cell, 3150 мАч, 45 Вт*ч).

Модели Fujitsu Lifebook UH572 комплектуются 13,3-дюймовым ЖК-экраном с антибликовым покрытием, энергоэкономичным и высокопроизводительным процессором Intel Core i5/i7, накопителем либо SSD объемом 128/256 Гбайт, либо HDD 320/500 Гбайт. Данные модели компактны, обладают малым весом (около 1,6 кг), высокой производительностью и временем работы до 7,5 часов (4-cell, 2840 мАч, 42 Вт*ч).

Кроме того, посетители могли ознакомиться с весьма тонкими ультрабуками компании Asus (ASUSTeK). Как примеры, можно привести семейство Asus Zenbook.

Не осталась в стороне и компания Acer, выпустившая ряд оригинальных моделей, среди которых на рынке представлены, например, ультрабуки Acer M3 и Acer S3.

О других моделях —  в следующей части  данной статьи.


>>    Часть 5


Евгений Рудометов


 >>    Часть 2


Согласно информации компании Intel, в настоящее время разрабатываются сотни моделей ультрабуков. Более того, значительная часть выпущенных моделей уже доступна на рынке и поступила на прилавки отечественных магазинов.

Созданные в рамках концепции Intel они отличаются дизайном, функциональными возможностями, ценой.

Следует отметить, что хотя прогнозы экспертов по поводу продаж ультрабуков в этом году оказались вполне оптимистичными, пользователи по-прежнему критикуют их чрезмерную цену.

Тем не менее, доля сверхтонких устройств на рынке портативных компьютеров продолжает неуклонно увеличиваться. По оценкам тайваньского исследовательского института Topology, в текущем году по всему миру будет продано 16,7 миллионов ультрабуков (по данным аналитического агентства ABI Research — 20 млн), что составит 8% всех поставленных на рынок ноутбуков, однако уже в 2013 году поставки ультрабуков возрастут до 31,6 миллионов единиц, что будет соответствовать доле рынка в 14,6%. А согласно прогнозам аналитической компании DisplaySearch, объемы поставок сверхтонких компьютеров вырастут с 3,4 млн. в 2011 году до 65 млн. в 2015 году.

Несмотря на сравнительно неплохие темпы увеличения рынка ультрабуков, необходимо отметить, что аналитики компании Intel более оптимистичны в своих оценках и прогнозах, предсказывая еще более высокие скорости роста продаж ультракомпактных ноутбуков.

Как утверждают многочисленные эксперты, с целью увеличения продаж производители компьютеров данного класса уже в этом, а особенно — в следующем году планируют выпускать множество самых разных моделей. При этом будут предлагаться как модели высокого класса с ценой 1000 и более долларов США, так и модели начального уровня с ценой до $700, что обеспечит постепенное увеличение доли сверхкомпактных моделей.

С целью популяризации концепции ультрабуков среди российских потребителей и поддержки своих партнеров компания Intel организует различные маркетинговые мероприятия в разных городах. Одно из них было проведено недавно в Санкт-Петербурге.

Посетители организованной Intel выставки Ultrabook Road Show смогли познакомиться с новейшими моделями ультрабуков от ведущих мировых и российских производителей, бренды которых хорошо известны в мире.

На выставке Ultrabook Road Show можно было ознакомиться с множеством самых разных моделей, отличающихся дизайном, функциональными и эксплуатационными возможностями, ценой.

О моделях ультрабуков —  в следующей части  данной статьи.


>>    Часть 4


Евгений Рудометов


Компьютерная эра насчитывает немногим более шести десятков лет. Появившиеся на первом этапе исключительно для целей обороны первые вычислительные устройства были огромными монстрами со скромными по нынешним меркам возможностями. Они занимали большие площади, потребляли огромные количества энергии, состояли из очень большого числа элементов, были дороги, сложны и ненадежны. В результате число выпускаемых вычислительных машин долгое время оставалось крайне незначительным.

Данная ситуация сохранялась до тех пор, пока в 1974 году не появился первый микропроцессор (процессор). Его эволюция привела к появлению в 1981 г. компьютеров, хорошо известных в во всем мире, как PC. И с тех пор, по сути, начался новый этап развития вычислительной техники.

Этот этап развития характеризуется быстрым совершенствованием элементов, технологий и архитектур. Как результат этого совершенствования, с тех пор растут и функциональные возможности компьютеров, а их выпуск уже исчисляется сотнями миллионов штук и продолжает расти.

При этом необходимо отметить, что вместе с ростом функциональности и  масштабов производства происходит расширение номенклатуры  компьютерных систем. И хотя среди массовых моделей пока доминирующая роль принадлежит десктопам и ноутбукам (включая нетбуки) разного  дизайна, возможностей и цены, происходит появление и новых типов устройств.

Среди новых компьютерных устройств необходимо отметить планшеты, рост популярности которых носит взрывообразный характер.

Действительно, сравнительно  недавно аналитики IDC подвели очередные итоги на рынке планшетов. Они выявили, что во втором квартале было отгружено 13,6 млн. устройств, что соответствует увеличению на 88,9% по сравнению с предшествующим кварталом. А по сравнению с тем же периодом прошлого года поставки планшетов во второй четверти 2011 года возросли на 303,8%.

Аналитическая компания Juniper Research прогнозирует, что в 2016 году будет выпущено 253 млн. планшетов. Это в пять раз больше по сравнению с ожидаемыми результатами текущего года, до конца которого, как предсказывают аналитики данной компании, будет отгружено 55,2 млн. планшетов.

Кстати, специалисты компании IDC повысили свои оценки с ранее объявленной цифры в 53,5 млн. в 2011 г. до 62,5 млн. штук.

Быстрый рост сектора планшетов вынуждает известных производителей компьютеров обращать внимание и на этот вид продукции. Именно поэтому  Acer, ASUS, Dell, Gigabyte, HP, MSI, Toshiba и др. выпустили соответствующие изделия. Не могла проигнорировать феномен быстрого роста популярности планшетов и такая компания, как Sony.

Данная авторитетная компания, известная своими мультимедийными и компьютерными устройствами, наконец-то объявила о выпуске первого своего планшета, о начале продаж которого 21 сентября объявила сеть магазинов «Белый Ветер ЦИФРОВОЙ», имеющая 86 магазинов в 20 городах России.

Особенностью старта стало активное вовлечение регионов с первого дня официального старта продаж планшета Sony, получившего наименование Sony Tablet S.

В Санкт-Петербурге, Нижнем Новгороде и Казани 21 сентября «Белый Ветер ЦИФРОВОЙ» организовал тест-драйв устройств для представителей средств массовой информации. В формате мероприятия была предусмотрена возможность не только составить собственное представление об устройстве, но и задать интересующие вопросы.

В Санкт-Петербурге презентацию планшета Sony Tablet S провели Антон Белоносов, зам. директора по продажам, и Андрей Марков, директор дивизиона СПб (фото 1).

Фото 1.  Презентация Sony Tablet S в магазине «Белый Ветер ЦИФРОВОЙ»

Продукт Sony Tablet S отличается целым рядом преимуществ.

Внешний вид и основные технические параметры планшета Sony Tablet S приведены  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 3


Бюджетные модели

Материнские платы можно условно разделить на три группы: бюджетные, массовые и высокопроизводительные.

Бюджетные модели материнских плат сравнительно невысокой стоимости характеризуются меньшей производительностью и обладают меньшей функциональностью. Обычно они ориентированы на соответствующие недорогие процессоры: Intel Celeron и Pentium, а также AMD Sempron и Athlon 64. Такие платы создаются либо на младших моделях чипсетов, либо на чипсетах со встроенной графикой. В последнем варианте экономия достигается за счет отсутствия видеокарты. Такие материнские платы создаются, например, на чипсетах: Intel G45, G43, G33, G31, а также AMD 780G, 740G, 690G и т.п. Сюда же можно отнести модели плат с чипсетами NVIDIA nForce 630, nForce 730 и др.

В качестве примера плат для процессоров Intel можно привести: ASUS P5KPL-CM, Gigabyte GA-G31M-S2L, Intel DG31PR. Данные модели компактного форм-фактора (mATX) созданы под процессоры Intel на основе чипсета Intel G31. Каждая из них имеет встроенные графические средства, но допускает альтернативные конфигурации на основе видеокарт в слоте PCI Express x16; память — DDR2 (два слота, до 4 Гбайт); аудио — 6 каналов (5.1); сеть — Gigabit Ethernet; USB — 8 портов. Для процессоров Intel в этом сегменте есть компактные платы и с более мощной графикой Intel GMA X4500, реализованной в чипсете Intel G45: ASUS P5Q-VM, Gigabyte GA-EG45M-DS2H-SI, Intel DG45ID.

Как варианты недорогих, компактных плат для процессоров AMD можно привести модели: ASUS M2N68AM (чипсет nForce 630a), Gigabyte GA-MA74GM-S2 (чипсет AMD 740G), Gigabyte GA-MA78GM-S2H (чипсет AMD 780G).

А вот материнские платы с чипсетом AMD 790GХ хотя и имеют интегрированную графику могут претендовать на высокопроизводительный сектор. Связано это с тем, что такие платы  поддерживают режим одновременной работы встроенных и внешних графических средств.

Массовые модели

Массовые модели материнских плат, ориентированные на процессоры Intel, созданы на чипсетах Intel P45, P43, P35, P31. А конкурирующие модели с процессорами AMD — это платы с чипсетами AMD 770.

В качестве примера плат для процессоров Intel можно привести: ASUS P5QL SE, GA-EP43-S3L, Intel DP43TF. Данные модели форм-фактора ATX созданы под процессоры Intel Core 2 Duo/Quad на основе чипсета Intel P43; память — DDR2 (4 слота, до 8 Гбайт); аудио — 6 каналов (5.1); сеть — Gigabit Ethernet; USB — 12 портов (у Intel — 2 порта IEEE1394). Формально чипсет Intel P43 не поддерживает работу двух видеокарт, но конструкторы Gigabyte в ряде моделей реализовали эту возможность, например, в модели Gigabyte GA-EP43-DS3.

Компьютеры пониженной стоимости создаются на основе моделей материнских плат с чипсетами Intel P31 и P35, а более производительные и функционально насыщенные — на платах с Intel P45.

Что же касается процессоров AMD, для них в качестве примера материнской платы, созданной на чипсете AMD 770, можно привести модель Gigabyte GA-MA770-UD3 c поддержкой DDR2, RAID,  аудио 7.1, Gigabit Ethernet, 12 USB, 2 IEEE1394 и т.п.

Высокопроизводительные модели

Высокопроизводительные матенинские платы — это модели, ориентированные на компьютеры, способные решать самые сложные задачи, включая динамичные игры с высокой степенью реалистичности выводимого изображения.

К ним относятся модели, рассчитанные на процессоры Intel Core i7 (разъем LGA 1366), например, ASUS Rampage II Extreme, Gigabyte GA-EX58-UD5, Intel DX58SO. Эти платы созданы на основе чипсета Intel X58, память — DDR3 (три канала), видео — до трех видеокарт у плат ASUS/Gigabyte и двух — у Intel, поддержка технологий SLI, RAID, Gigabit Ethernet (у Gigabyte — 2 контроллера). Все платы поддерживают восьмиканальный звук (7.1) и имеют более 10 портов USB и по два — IEEE1394. У платы Intel отсутствуют разъемы PS/2, поэтому с ней используются клавиатура и мышь, подключаемые через USB.

К линейке высокопроизводительных изделей относятся и платы с чипсетами Intel X48 и X38, ориентированные на процессоры Intel Core 2 Quad (4 ядра) и Core 2 Duo (2 ядра).

В сегменте высокопроизводительных материнских платах, конечно, имеются соответствующие модели и для процессоров AMD, старшие представители которых  представлены моделями Phenom X3/X4 (разъемы AM2+). Это, например, ASUS M3A32-MVP Deluxe/WiFi-AP, Gigabyte GA-MA790X-DS4 и другие. Эти платы созданы на основе чипсетов AMD седьмой серии: первая — AMD 790FX (NB) + SB600 (SB), вторая — AMD 790X (NB) +  SB600 (SB). Платы поддерживают: память — DDR2 (два канала), видео — до двух видеокарт, поддержка технологий ATI CrossFire, RAID, Gigabit Ethernet, восьмиканальный звук (7.1), 10 портов USB, порты  IEEE1394 (ASUS — 2, Gigabyte — 3).

Кстати, в категорию высокопроизводительных изделий благодаря поддержке технологии NVIDIA SLI претендуют платы с чипсетами NVIDIA nForce 790i для процессоров Intel и платы с NVIDIA nForce 780a — для процессоров AMD.

Заключение

Оценивая особенности материнских плат перечисленных сегментов, нужно отметить, что разделяющие их границы условны и зависят как от архитектуры и дизайна материнских плат, так и от остальных компонентов компьютера. Более того, после выхода новых процессоров, поддерживающих их чипсетов и созданных на их основе системных плат границы сегментов смещаются в сторону роста производительности и увеличения функциональных возможностей.

В статье были использованы материалы книги: Рудометов Е.А. «Современное железо: настольные, мобильные и встраиваемые компьютеры» – СПб.: БХВ-Петербург, 2010. – 464с.


>>    Часть 1


Евгений Рудометов


 >>    Часть 1


Подсистема оперативной памяти

Важной характеристикой материнской платы является тип используемых модулей памяти. В настоящее время доминирующим стандартом является память DDR2, сменившая в процессе эволюции память DDR. Но и память DDR2 постепенно теснит следующий стандарт — DDR3.

Рис. 3.  Модули оперативной памяти

Модули стандарта DDR3 работают быстрее и обладают примерно на 40% меньшим энергопотреблением, а, следовательно, и теплообразованием. За ними будущее. Однако необходимо учитывать, хотя они конструктивно и электрически несовместимы со своими предшественниками.

Необходимо отметить, что важной характеристикой подсистемы памяти, реализованной в материнских платах, является число слотов для модулей памяти. Очевидно, что большее число – лучше, так как обеспечивает большую свободу для пользователей конфигурировать свои компьютерные системы.

Остается добавить, что в настоящее время доминируют решения с двухканальным доступом к подсистеме оперативной памяти, что обеспечивает большую скорость по сравнению с одноканальными вариантами.

Дисковая подсистема

Еще одной важной харарактеристикой материнской платы являются доступные средства управления дисковой подсистемой, состоящей из контроллера и накопителей.

В настольных компьютерных системах накопители представлены:

• накопителями на жестких магнитных дисках (HDD — Hard Disk Drive или Hard Drive или Hard Disk — жесткий диск),
• накопителями на гибких магнитных дисках (FDD — Floppy Disk Drive — гибкий диск),
• накопителями на оптических дисках (CD, DVD, BD).

Необходимо отметить, что гибкие диски уже потеряли свое значение, говоря о дисковая подсистема настольного компьютера представлена исключительно HDD и CD/DVD/BD.

Жесткие диски в основном подключаются посредством интерфейса Serial ATA (SATA). В архитектуре современных системных плат предусмотрено несколько соответствующих разъемов. Чем больше разъемов, тем можно больше подключить накопителей.

Рис. 4.  Накопитель на жестких магнитных дисках

В случае необходимости два устройства — HDD и/или CD/DVD могут быть подключены через разъем интерфейса Parallel ATA (PATA, IDE).

В некоторых моделях системных плат жесткие диски можно группировать в массивы RAID, что позволяет повысить скорость передачи данных (режим чередования, обеспечивает удвоение скорости) и/или надежности хранения информации (режим зеркалирования, уменьшает доступный объем вдвое). В некоторых вариантах плат допускается объединение HDD в несколько массивов RAID с одинаковыми или разными режимами работы.

Остальные характеристик материнских плат, которые необходимо учитывать во время выбора оптимальной модели, приведены  в следующей части  данной статьи.


>>    Часть 3


Евгений Рудометов


Материнская плата являются наиболее важной и, пожалуй, наиболее сложной частью компьютерной системы, как настольной, стационарной, так и мобильной.

Материнская плата несет на себе большинство полупроводниковых элементов, реализующих основные контроллеры большинства внутренних и внешних интерфейсов.

В дополнение к этому, материнские платы являются своеобразными центрами, осуществляющими электрические и логические связи с остальными компонентами.

Основа материнской платы

Основой материнских плат являются специализированные наборы микросхем системной логики — чипсеты. Они обычно состоят из двух компонентов, хотя встречаются и однокомпонентные варианты.

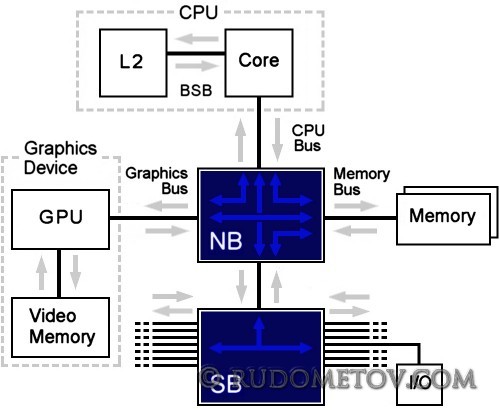

Двухкомпонетный чипсет и основные информационные потоки в компьютерной системе.

Рис. 1.  Система с двухкомпонентным чипсетом

Первый чип двухкомпонентного набора традиционной архитектуры, часто называется Северным Мостом (от англ. North Bridge — NB). Он содержит основные контроллеры, отвечающие за работу процессора, оперативной памяти, видеосредств, связь со вторым компонентом чипсета. Его характеристики определяют частоту процессорной шины, тип памяти и ее максимальный объем, а также интерфейс и характеристики видеоподсистемы, которая может быть как внешней, так и встроенной (интегрированной). Подчеркивая важность и сложность данного чипа, его нередко обозначают по имени всего чипсета, хотя обычно у него свое уникальное наименование.

Второй чип, называемый Южным Мостом (от англ. South Bridge — SB), отвечает за связь с дисковой подсистемой, картами расширения и периферийными устройствами.

Чипсеты определяют функциональные свойства системных плат.

Остается добавить, что кроме архитектуры и особенностей чипсетов, важнейшими характеристиками материнской платы являются:

• поддерживаемые модели процессоров,
• тип (число контактов) процессорного разъема,
• тип модулей оперативной памяти,
• особенности видеоподсистемы,
• интерфейсы для подключения внутренних и внешних устройств, расширяющих возможности компьютеров.

Центральный процессор

В настоящее время в настольных компьютерах применяются в основном центральные процессоры (процессоры), созданные и выпущенные  компаниями Intel (Рис. 2) и AMD.

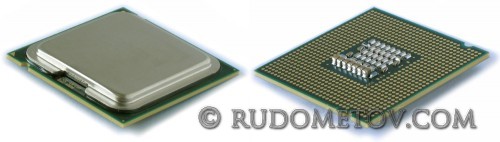

Рис. 2.  Двухъядерный процессор Intel

Используемые процессоры разных производителей имеют свои внутренние и конструктивные особенности, что исключает их взаимозаменяемость. В частности, они отличаются между собой разъемами, обеспечивающими подключение процессоров к системной плате.

Тема важнейших характеристик материнских плат, которые необходимо учитывать во время выбора оптимальной модели, приведены  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 3


Оценка производительности

Конфигурация систем, используемых в тестировании:

• Материнская плата — Gigabyte GA-EX58-EXTREME (Чипсет iX58),
• Материнская плата — ASUS P6T-Deluxe (Чипсет iX58),
• Процессор — Intel Core i7 965 (Число ядер — 4, Частота ядра — 3,2 ГГц, Кэш-память L2 — 4×256 Кбайт, L3 — 8 Мбайт),
• Оперативная память — Kingston DDR3 1333,
• Видеоподсистема — GeForce NX98T1GHP,
• Жесткий диск — Maxtor 250 Гбайт 7200 об/мин.
• Операционная система — Microsoft Windows VISTA SP1

Результаты выполнения тестов представлены в Таблице 2 и на Рис. 5.

Таблица 2. Результаты тестов

Рис. 5. Результаты выполнения теста PCMark Vantage

Как следует из приведенных результатов тестирования, материнская плата Gigabyte GA-EX58-EXTREME, продемонстрировала высокие уровни  производительности.

Материнская плата GA-EX58-EXTREME была предоставлена московским офисом компании Gigabyte

В статье были использованы материалы книги: Рудометов Е.А. «Современное железо: настольные, мобильные и встраиваемые компьютеры» – СПб.: БХВ-Петербург, 2010. – 464с.



>>    Часть 1


Евгений Рудометов


 >>    Часть 2


Для поддержания оптимальных температурных режимов микросхем чипсета iX58 и элементов VRM инженеры Gigabyte использовали компактные радиаторы, соединенные тепловыми трубками (технология Silent-Pipe). При этом, как и в ряде некоторых ранее объявленных топовых моделей, созданных на чипсетах предыдущих разработок, в конструкции радиатора на микросхеме IOH чипсета X58 заложена возможность водяного охлаждения.

Как альтернативу, конструкторы платы предложили решение, предусматривающее установку дополнительной системы охлаждения. Эта система выполнена в виде отдельного,сменного модуля, получившего наименование Hybrid Silent-Pipe. Данный модуль составлен из радиаторов, соединенных тепловыми трубками. Этот модуль крепится к радиатору на микросхеме IOH

Обеспечению высокой производительности компьютерной системы способствует подсистема памяти, рассчитанная на использование модулей памяти DDR3 1333/1066/800. Но здесь необходимо отметить, что контроллер памяти встроен не в чипсет, как это было когда-то, а уже непосредственно в процессор Intel Core i7.

В архитектуре материнской платы присутствуют три видеослота. Два из них могут работать как PCI Express x16 (стандарт PCI Express 2.0), третий только как PCI Express x8. При этом использование третьего видеослота ограничивает скорость второго до скорости x8 (Рис. 4). Наличие нескольких видеослотов предоставляет возможность поддержки режимов SLI/CrossFireX, обеспечивающих совместную обработку видеопотока несколькими видеокартами.

Рис. 4. Реализация нескольких видеослотов

За управление устройствами ввода-вывода в материнской плате GA-EX58-EXTREME используется ставшая уже традиционной для топовых плат  микросхема ICH10R. Кроме традиционных интерфейсов PCI, PCI Express, USB и SATA, она поддерживает еще и функции RAID для накопителей SATA. Данная микросхема содержит контроллеры шести SATA2 (по 3 Гбайт/с), способные работать в RAID-массиве. Для расширения функциональных возможностей GA-EX58-EXTREME конструкторы дополнили ICH10R микросхемой GIGABYTE SATA2. Эта микросхема вместе с двумя дополнительными чипами JMB322 предоставляет один порт IDE (два устройства) и четыре порта SATA2 с RAID.

В архитектуре материнской платы GA-EX58-EXTREME используются два канала Gigabit (10/100/1000 Mbits/s) LAN, созданных на основе двух микросхем Real 8111D. Такое решение предоставляет возможность повысить скорость и надежность передачи данных в компьютерных сетях.

Для поддержки аудиовозможностей использован качественный аудиокодек ALC889A стандарта High Definition Audio с паспортным значением сигнал/шум 106 дБ. Обычно решения, созданные на основе данной микросхемы, обеспечивают высокие параметры:

• динамический диапазон — более 90 дБ,
• неравномерность АЧХ в диапазоне 40 Гц — 15 кГц — менее 0,05 дБ,
• чрезвычайно низкие значения гармонических искажений.

Энергоснабжение элементов материнской платы GA-EX58-EXTREME осуществляется через систему импульсных преобразователей. При этом для процессора предусмотрено 12 фаз питания, а для подсистем видео и оперативной памяти — по две на каждую из подсистем. Для повывшения экономичности и надежности используются дроссели с ферритовыми сердечниками, качественные транзисторы и твердотельные конденсаторы.

Встроенные в архитектуру GA-EX58-EXTREME средства мониторинга обеспечивают контроль напряжений, температуры, вращения вентиляторов. А интегрированные индикаторы предоствляют пользователю удобный контроль за состоянием системы.

Из фирменных разработок, реализованных в GA-EX58-EXTREME, следует отметить: @BIOS, Q-Flash, Virtual Dual BIOS, Download Center, Xpress Install, Xpress Recovery2, EasyTune, Dynamic Energy Saver Advanced, Time Repair, Q-Share. Часть из них используется в режимах overclocking, позволяющих расширить диапазон компонентов и существенно повысить производительность компьютерной системы.

Особо следует отметить, что в данной плате инженеры реализовали расширенные возможности Power Saving,  предназначенные для настройки технологии Dynamic Energy Saver (DES). Данная технология призвана обеспечить экономное использование электроэнергии за счет динамического изменения числа используемых фаз питания. Кроме того, данная технология позволяет уменьшить уровень теплообразования, что снижает нагрузку на средства охлажденияи даже в режимах разгона.

Остается отметить, что данная плата поддерживает операционные системы Microsoft Windows VISTA/XP/2000.

Особенности и результаты тестирования материнской платы Gigabyte GA-EX58-EXTREME, созданной на основе чипсета iX58, приведены в следующей части данной статьи.


>>    Часть 4


Евгений Рудометов


  >>    Часть 1


Комплект платы

В комплект материнской платы Gigabyte GA-EX58-EXTREME (GA-EX58-EXTREME) входят:

• материнская плата GA-EX58-EXTREME;
• комплект Hybrid Silent-Pipe;
• набор кабелей для SATA, IDE, floppy;
• внешние планки  с портами SATA и IEEE 1394a;
• коннекторы для реализации 2- и 3-Way SLI;
• шильд для разъемов задней панели;
• CD-ROM с программным обеспечением;
• руководство пользователя и  краткая инструкция по установке.

Рис. 2. Комплект материнской платы GA-EX58-EXTREME

Параметры и особенности платы

Внешний вид материнской платы GA-EX58-EXTREME и ее внешних разъемов представлен на Рис. 3.

В Таблице 1, приведены основные  характеристики этой платы.

Рис. 3. Материнская плата GA-EX58-EXTREME

Таблица 1. Основные параметры GA-EX58-EXTREME

Особенности архитектуры  GA-EX58-EXTREME приведены в следующей части данной статьи.


>>    Часть 3


Евгений Рудометов


Для поддержки высокопроизводительных процессоров, созданных на основе архитектуры Intel Core и получивших наименование Intel Core i7, Core i5 и т. п., ведущие производители материнских плат разработали и выпустили соответствующие модели.

От этого процесса не осталась в стороне и такая компания, как Gigabyte. Данная компания создала свои собственные варианты плат. Флагманской моделью из них стала Gigabyte GA-EX58-EXTREME.

Материнская плата Gigabyte GA-EX58-EXTREME ориентирована на поддержку высокопроизводительных вариантов Intel Core i7, выполненных по современным полупроводниковым технологиям. Основой данной платы послужил топовый набор микросхем системной логики (чипсет) Intel X58.

Основа материнской платы

Чипсет Intel X58 Express Chipset (iX58), ставший основой архитектуры материнской платы Gigabyte GA-EX58-EXTREME, поддерживает высокопроизводительные модели Intel Core i7, имеющие в своей конструкции разъем LGA 1366 и подключаемые посредством шины Quick Path Interconnects (QPI).

Комплект чипсета iX58 традиционно является двухкомпонентным. Он состоит из двух специализированных микросхем, называемых производителем хабами:

• Input/Output Hub (IOH),
• I/O Controller Hub (ICH).

Структура компьютерной системы, основой которой является материнская плата  с чипсетом iX58, представлена на рис. 1.

Рис. 1. Структура компьютера с чипсетом iX58

Компонента IOH чипсета iX58 содержит скоростные контроллеры, управляющие:

• системной (процессорной) шиной,
• интерфейсными линиями графической подсистемы,
• средствами связи со второй компонентой, представленной микросхемой ввода/вывода ICH.

Контроллер процессорной шины поддерживает шину типа QPI с пропускной способностью до 6,4 ГТ/с, что обеспечивает передачу данных со скоростью до 25,6 Гбайт/с.

Внешние видеосредства, созданные на основе дискретных элементов, подключаются посредством двух графических интерфейсов PCI Express 2.0 x16. При этом имеется возможность разбить каждый из них на два графических интерфейса с половинной скоростью, то есть с PCI Express 2.0 x8.

Контроллер подсистемы памяти встроен непосредственно в процессор, поэтому данный контроллер  отсутствует в чипсете iX58.

Связь со второй компонентой, представленной микросхемой ввода/вывода ICH и ответственной за управление периферийными устройствами компьютерной системы, осуществляется через шину DMI с пропускной способностью до 2 Гбайт/с.

Второй компонентой чипсета iX58 является микросхема ICH десятой версии — ICH10. Встроенные средства этой микросхемы поддерживают:

• до 6 портов Serial ATA II (300 Мбайт/с),
• до 6 линий PCI Express x1,
• до 4 PCI (PCI Rev 2.3, 33 МГц),
• до 12 портов USB 2.0,
• LPC (Low Pin Count),
• Intel High Definition Audio, а также другие средства, функции и технологии.

Устройства IDE чипсетом iX58 традиционно не поддерживаются. Однако это можно осуществить с помощью использования в составе  архитектуры материнских плат соответствующих средств, представленных дополнительными специализированными микросхемами и элементами их окружения.

Остается добавить, что в качестве альтернативы ICH10 может использоваться микросхема ICH10 RAID — ICH10R, предоставляющая возможность формирования RAID-массива накопителей.

Комплект материнской платы Gigabyte GA-EX58-EXTREME и ее внешний вид, а также основные параметры приведены в следующей части данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 6


Необходимо отметить, что, уделяя большое внимание сфере развлечений, компания Intel не забывает и о традиционных своих направлениях.

Строго говоря, ее продукцию можно было увидеть на многих стендах. Там были представлены разнообразные серверы, настольные и мобильные компьютеры, материнские платы с чипсетами Intel, накопители SSD, специализированные компьютеры, связное оборудование и т. д.

Популяризируя достижения своей компании в сфере IT, специалисты Intel проводили многочисленные мероприятия, выступали с докладами, давали интервью, анонсировали новинки.

Так, например, в ходе Cebit 2011 был официально анонсирован новый энергоэффективный процессор Intel Atom N570 (1,66 ГГц, два ядра, 1 Мбайт кэш-памяти второго уровня,  45-нм технология), ориентированный на мобильные компьютеры.

В данном, “атомном”, процессоре реализована технология Hyper-Threading, что предоставляет возможность двум его ядрам обрабатывать четыре вычислительных потока.

В состав этого процессора, кроме вычислительных ядер, входит интегрированная графика и контроллер памяти с поддержкой модулей оперативной памяти DDR3 667.

И, как принято уже сравнительно давно, новейшие мобильные компьютеры, созданные на основе данного процессора, уже представлены многими известными компаниями. К их числу относятся, например, Lenovo, ASUS, MSI и Samsung.

В качестве программной основы продемонстрированных изделий используется не только ставшая традиционной ОС  Microsoft Windows 7, но и сравнительно новая система MeeGo — совместная разработка компаний Intel и Nokia.

Описывая разработки Intel, нельзя обойти вниманием и ожидаемый производителями материнских плат и общественностью чипсет Intel Z68 Express. Данный чипсет, предоставляющий расширенные возможности оверклокинга (разгона), ориентирован на процессоры и материнские платы для энтузиастов. Соответствующие семплы плат были замечены на стендах ряда основных производителей этих компонентов.

В дополнение осталось упомянуть, что сегодня в нашу жизнь все увереннее проникает высококачественное видео и 3D-изображение. Устройства, реализующие данные возможности, как это было уже отмечено выше, были представлены многими фирмами.

Конечно, в популяризацию достижений в данных областях внесли свой вклад и специалисты компании Intel. Они активно развивают новейшие технологии, которые реализует в соответствующих аппаратно-программных средствах.

К слову сказать, к таким работам относятся, например, оригинальные методы обработки мультимедийной информации и беспроводные способы передачи изображений с настольных и мобильных компьютеров на стационарные дисплеи и TV-приемники.

Кроме того, большая работа ведется в сфере программного обеспечения. При этом, как оказалось, область интересов охватывает не только специальные инструменты, помогающие сторонним разработчикам реализовывать возможности изделий Intel, но и, например, перспективные направления, связанные с обработкой мультимедийной информации, включая 3D, и даже с виртуальной реальностью.

Часть новейших достижений была продемонстрирована в ходе доклада Мули Идена (Mooly Eden), вице-президента и генерального директора Intel PC Client Group (фото 12).

Фото 12.  Выступление Мули Идена

В заключение следует отметить, что в небольшой статье невозможно описать все достижения, представленные на Cebit 2011. Тема современных компьютерных чудес будет продолжена в последующих статьях.


>>    Часть 1


Евгений Рудометов


Развитие цивилизации уже трудно представить без ускоренного развития высоких технологий, преобразовавших бизнес и быт. Они привели к появлению разнообразных цифровых мультимедийных устройств, 3D-видео, мобильных телефонов, GPS, настольных и мобильных компьютеров, глобальной сети и другим современным чудесам.

Однако успешное развитие технологий невозможно без осуществления международной интеграции в проведении научных исследований, выполнения инженерных разработок, разворачивания производств. Все это требует концентрации огромных ресурсов и координации усилий большого числа специалистов разных специальностей, проживающих и работающих в разных странах.

Осуществлению данных целей посвящены многочисленные научно-технические семинары, конференции и выставки, проводимые регулярно во всех частях мира.

Одно из таких мероприятий — CeBIT 2011 (сокращение от нем. Centrum der Büro- und Informationstechnik — центр офисных и информационных технологий) — крупнейшая в мире международная выставка, посвященная информационным и телекоммуникационным технологиям. Проводится каждую весну в Ганновере компанией Deutsche Messe AG.

Выставка CeBIT 2011 является своеобразным индикатором развития высоких технологий, результаты которых нашли свое воплощение в разных сферах современной жизни: от обороны, промышленности, финансов и малого бизнеса, до медицины, образования и сферы культуры и развлечений.

Интенсивное развитие данных отраслей опираются в настоящее время на интенсивное развитие высоких технологий, двигателем которых являются  полупроводниковые и компьютерные технологии, развитие которых трудно осуществить без международной кооперации большого числа компаний.

Этой цели посвящена работа специалистов, выполняемая в рамках выставки CeBIT 2011 (фото 1).

Фото 1.  Территория CeBIT 2011

Оценивая роль данного мероприятия в стимулировании научно-технического прогресса, необходимо отметить, что ее значение неуклонно увеличивалось, постепенно возрастала и площадь выставки, охватывая все большее число павильонов, число которых уже превышает три десятка.

В этом году выставка CeBIT 2011 приняла более трехсот тысяч посетителей из 90 стран. При этом более 80% посетителей приехали в Ганновер по профессиональным причинам.

В ее работе участвовали более четырех тысяч фирм из 70 стран. Более 500 IT-директоров крупных международных компаний, обеспечивающих общий годовой объем закупок на более 50 миллиардов евро побывали там и заключили более семи миллионов контрактов.

Хотя выставка проводится на территории Европы, на стендах все чаще и чаще встречаются изделия из азиатских стран. Фирмы этого региона предлагают огромное количество разнообразной продукции: от наклеек, чехлов, разъемов и кабелей до сложнейших электронных изделий и компьютерных систем, включая серверы, рабочие станции, ноутбуки, нетбуки, планшеты и т. п.

В этом году многих посетителей порадовали стенды Турции. Эта страна стала одним из лидеров выставки CeBIT 2011.

В этом году Турция — официальный партнер международной выставки. Предлагаемая продукция турецких компаний — это разнообразная электроника, компьютеры, программное обеспечение. Представленные в нескольких местах изделия турецких фирм вызвали большой интерес огромного числа посетителей, толпы которых часто заслоняли продукцию и даже сами стенды.

Конечно были на выставке CeBIT 2011 и российские стенды. Их было немного, но все-таки они были представлены на данном мероприятии.

Российские стенды описаны  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 4


В заключение следует отметить, что о поддержке технологии VISION от AMD, представленной четырьмя уровнями сегментации компьютерных систем, объявили многие российские компании.

В качестве примера можно привести следующие российские компании:

• К-СИСТЕМС,
• Ф-Центр,
• DEPO Computers,
• EXCIMER,
• OLDI Computers,
• MERLION,
• NT Computer,
• USN Computers и др.

Кроме того, о поддержке AMD VISION объявили основные зарубежные производители ноутбуков и настольных систем. Среди них можно назвать, например, следующие компании:

• HP,
• Dell,
• Acer,
• Lenovo,
• Toshiba,
• ASUS,
• MSI,
• Sony.

Необходимо добавить, что на выставке, устроенной в рамках проведенного мероприятия, посвященного технологии VISION компании AMD, были продемонстрированы разные модели настольных и мобильных компьютерных систем.

При этом были продемонстрированы примеры моделей всех четырех уровней технологии AMD VISION (рис. 5).

Рис. 5. Перспективные модели ноутбуков

Оценивая возможности AMD VISION, можно сделать предположение, что данная технология, вероятно, не заинтересует профессиональных пользователей, да, она и не ориентирована на них.

Другое дело – торговля. Технология AMD VISION, ее идея, ориентирована на покупателей-непрофессионалов, которых постепенно становится все больше и больше, и, конечно, продавцов.  Им данный подход может помочь найти общий язык и способствовать быстрому и успешному выбору оптимальной компьютерной системы, так как позволяет вести диалог на простом и понятном языке с использованием простых терминов.

И как следует из докладов руководителей компании AMD, они уверены в жизнеспособности и даже перспективности своей новой инициативы.

Более того, руководители AMD утверждают, что число компаний и выпускаемых ими моделей настольных и мобильных компьютерных систем, поддерживающих технологию AMD VISION, будет быстро увеличиваться.

>>    Часть 1


Евгений Рудометов


 >>    Часть 3


В своем выступлении глава представительства AMD (рис. 4) в России и странах СНГ выделил три группы устройств:

• массовые,
• ультратонкие,
• нетбуки.

Рис. 4. Александр Беленький, глава представительства AMD в России и странах СНГ


Массовые модели

Оценивая возможности мобильных систем, необходимо принимать во внимание, что массовые модели производительного уровня — это основные, полнофункциональные ПК. Производительность таких мобильных систем соответствует уровню настольного ПК при сохранении среднего уровня мобильности.

В мобильных моделях производительного уровня обеспечены поддержка HD-видео и подключение к бытовой технике по интерфейсу HDMI. Это наилучший вариант для развлечений, включая новейшие 3D-игры.

В составе ноутбуков этой группы в настоящее время используются:

• процессоры с числом ядер до четырех;
• экран монитора — до 17”;
• визуальные возможности обеспечены дискретной графикой ATI Mobility Radeon HD 5400 и выше с поддержкой DirectX 11 и/или интегрированной графикой ATI Mobility Radeon 4200 с поддержкой DirectX 10.1.

Остается добавить, что использование нового поколения графических контроллеров позволяет увеличить время работы от батареи.


Ультратонкие модели

Ультратонкие модели — это системы, ориентированные исключительно на мобильное использование. Обычно модель данной группы является или вторым, или даже основным ПК. Это стильная, обычно еще и легкая система, которая может использоваться как для развлечений, так и для развлечений, например, для HD-видео и игр.

В архитектуре ультратонких ноутбуков в настоящее время используются:

• процессоры с числом ядер до двух;
• экран монитора — 11”-13,3”;
• визуальные возможности обеспечены дискретной графикой ATI Mobility Radeon HD 5400 с поддержкой DirectX 11 и/или интегрированной графикой ATI Mobility Radeon 4200 с поддержкой DirectX 10.1;
• используется блок UVD2 для эффективного проигрывания HD видео.

В дополнение к этому необходимо отметить, что в сегменте ультратонких ноутбуков широкое распространение получают модели со временем автономной работы до 8 часов. Причем увеличенное время автономной работы обеспечивается не в ущерб производительности и мобильности.


Нетбуки

Нетбуки — ультрамобильные устройства, снабженные базовыми функциями. Обычно ноутбук этой группы является третьим ПК для недорогого доступа в Интернет.

Нетбуки предоставляют достаточную производительность для Интернета, электронной почты, просмотра фотографий и прослушивания музыки.

Этот класс интересен компактным размером, низким весом, низкой стоимостью и приемлемым временем автономной работы.

В следующей части  данной статьи представлено краткое заключение.

>>    Часть 5


Евгений Рудометов


 >>    Часть 2


Итак, максимальными возможностями обладают компьютерные системы четвертой группы. Такие модели имеют отметку “VISION BLACK”, а их характеристики должны удовлетворять VISION BLACK Technology.


VISION BLACK Technology

VISION BLACK Technology от AMD — это комбинация современной обработки и потенциала видео, которая помогает контролировать действия в игре, предоставив расширенное поле зрения. Позволяет выполнение множества серьезных задач одновременно.

По замыслу специалистов комании AMD системы с VISION BLACK Technology должны, как минимум,  поддерживать:

• Microsoft DirectX 11;
• технологию ATI Eyefinity, обеспечивавшую работу до 6 мониторов;
• создание и управление большой цифровой библиотекой;
• 3D-игры высокого разрешения;
• создание, редактирование и воспроизведение фотографий и фильмов в формате HD, интенсивно использующие память;
• высокопроизводительные, многоядерные процессоры.

В качестве примера компьютера, удовлетворяющего требованиям VISION Black Technology — сегмента с максимальными возможностями, можно привести модель следующей конфигурации:

• процессор — AMD Phenom II X6 1055T (технология — 45 нм SOI, число ядер — 6, частота — 2,8 ГГц, частота в Turbo Boost — 3,3 ГГц, L2 — 3 Мбайт, L3 — 6 Мбайт, рис. 3),
• материнская плата — плата, созданная на основе чипсета AMD 890FX/GX,
• оперативная память — DDR3-1333, 4096 Mбайт с возможностью расширения до 16 Гбайт,
• видеоадаптер — ATI Radeon HD 5870 1 Гбайт,
• жесткий диск — 2 Тбайт HDD с интерфейсом SATA III,
• оптический диск — Blu-ray.

Еще большей вычислительной мощности можно достичь, если описанную конфигурацию компьютера снабдить процессором AMD Phenom II X6 1090T (технология — 45 нм SOI, число ядер — 6, частота — 3,2 ГГц, частота в Turbo Boost — 3,6 ГГц, L2 — 3 Мбайт, L3 — 6 Мбайт).

Рис. 3. Процессор AMD Phenom II X6 1055T

Остается добавить, что компания AMD постоянно обновляет модельный ряд своих процессоров, предлагая все более производительные изделия.

В результате производительность и функциональные возможности компьютерных систем, имеющих отметку “VISION BLACK”, будут постоянно возрастать.

Необходимо отметить, что развитие идей VISION получило не только в настольных, но и в мобильных системах 2010 г.

Характеристики мобильных систем описаны  в следующей части  данной статьи .

>>    Часть 4


Евгений Рудометов


Ориентируясь на ожидаемый подъем, разработчики компьютерных элементов наращивают выпуск новых моделей процессоров и материнских плат, видеоадаптеров, модулей памяти, жестких дисков.

К этому набору необходимо добавить еще и LCD-панели, и мониторы, корпуса и блоки питания, активные и пассивные системы охлаждения, различные контроллеры и т. п.

На основе всех этих компонентов конструкторы создают многочисленные модели настольных и мобильных компьютеров, разнообразие которых способно поразить воображение потенциального пользователя.

Однако необходимо признать, что широкий модельный ряд, представленный в настоящее время в обычных магазинах, может не только восхищать, но нередко и затрудняет выбор оптимальной системы для неискушенных покупателей, которые обычно не обременены специальными знаниями из области аппаратно-программных средств.

Это обстоятельство уже давно заметили специалисты крупнейших компаний. Сегодня они предлагают уже не только компоненты, но и целые платформенные решения. При этом новейшие платформы, воплощенные в большом количестве самых разнообразных настольных и мобильных моделей, обладают значительно более мощными возможностями по сравнению с предложениями прошлых лет.

Однако несмотря стремление разработчиков аппаратно-программного обеспечения упростить работу с компьютерами, проблема выбора оптимальных решений не стала легче для потенциальных пользователей.

Не в последнюю очередь это связано с возрастающей сложностью внутренних архитектур и растущей функциональностью предлагаемых моделей. На этом фоне такие очевидные показатели как тактовые частоты, объемы памяти и т. п. перестали быть надежными ориентирами для покупателей. Именно поэтому данной проблеме в последнее время все большее внимание уделяют основные производители комплектующих и готовых систем, предлагающие различные подходы в решении проблемы выбора.

Одним из решений является концепция сегментирования компьютеров, получившая наименование AMD VISION Technology (AMD VISION).

Это еще раз отметили  представители компании AMD в ходе недавно проведенного мероприятия, приуроченного к ожидаемому осеннему увеличению продаж, связанному, кстати, с началом учебного года.

На данном мероприятии, в частности,  выступили с докладами следующие руководители AMD:

• Альберто Боццо (Alberto Bozzo),  вице-президент и генеральный менеджер AMD в регионе EMEA,
• Эмилио Гиларди (Emilio Ghilardi),  старший вице-президент и директор по продажам AMD,
• Александр Беленький,  глава представительства AMD в России  и  странах СНГ.

Рис. 1. Альберто Боццо (Alberto Bozzo), вице-президент и генеральный менеджер AMD в регионе EMEA; Эмилио Гиларди (Emilio Ghilardi), старший вице-президент и директор по продажам AMD

Необходимо отметить, что впервые озвученная в конце предыдущего года технология VISION упрощает процесс покупки ПК, позволяя продавцам вместо сложных технических характеристик, затрудняющих выбор многим людям, сосредоточить внимание на том, как потребители используют свои ПК.

Это означает, что компания AMD во главу угла ставит пользовательские задачи и опыт, а не технологические особенности и параметры какого-нибудь, пусть даже и важнейшего, элемента из набора компьютерных компонентов.

Данный подход унифицирует компьютерные системы и позволяет пользователям легче делать оправданный выбор компьютера для своих нужд, исходя из планируемых задач и своих финансовых возможностей.

В следующей части  данной статьи описаны установленные компанией AMD уровни VISION и некоторые особенности выбора оптимального компьютеров.

>>    Часть 2


Евгений Рудометов


 >>    Часть 1


Согласно возлагаемым на компьютеры задачам и целям, новые системы, созданные на основе процессоров AMD, делятся в настоящее время на четыре группы (рис. 2):

• VISION,
• VISION PREMIUM,
• VISION ULTIMATE,
• VISION BLACK.

Эти группы отличаются производительностью, функциональными возможностями и, конечно, ценой. При этом минимальными возможностями и ценой обладают компьютеры, помеченные наклейкой VISION, максимальными — VISION BLACK.

Рис. 2. Четыре уровня VISION


VISION Technology

VISION Technology от AMD — это, как определяет ее специалисты компании, комбинация современной обработки и потенциала видео. Системы с VISION Technology позволяют: слушать музыку, смотреть фотографии, смотреть DVD, смотреть фильмы и онлайн-видео, поиск в Интернете и пользоваться электронной почтой.


VISION PREMIUM Technology

VISION PREMIUM — это обработка информации, которая обеспечивает быстро реагирующую и сбалансированную работу приложений, используемые вами чаще всего. Системы поддерживают мультизадачный режим работы. Системы VISION Premium оптимальны для следующих работ: использования нескольких приложений одновременно, запуск популярных игр, конвертирование CD в MP3, редактирование фотографий, просмотр фильмов в формате Blu-Ray или HD, использование веб-камеры.


VISION ULTIMATE Technology

VISION ULTIMATE Technology от AMD — это обработка мультимедийной информации. Системы ориентированы на создание музыки, фотографий и видео на высокой скорости и с быстрой реакцией. Позволяют редактировать HD-видео, подключаться к другим устройствам и играть в современные 3D-игры. Системы поддерживают: расширенную многозадачность, запись живого ТВ, играть в графически насыщенные совместные онлайновые игры, редактировать и микшировать музыку, расширенные функции редактирования фотографий, создавать и редактировать фильмы в формате HD.

Характеристики VISION BLACK Technology описаны  в следующей части  данной статьи.

>>    Часть 3
