Евгений Рудометов


Десятое поколение мини-ПК Intel NUC (Next Unit of Computing) в настоящее время представлено двумя группами изделий: двенадцатью наборами (kit), требующими своего доукомплектования силами пользователей, и восьмью моделями мини-ПК, полностью готовыми к работе. Первые получили наименование “Intel NUC 10 Performance kit”, вторые — “Intel NUC 10 Performance Mini PC”.

Одним из представителей полностью укомплектованных и готовых к работе устройств из “Intel NUC 10 Performance Mini PC” является модель Intel NUC10i5FNKPA2 (символ “2″ в наименовании, как и раньше, означает наличие в комплекте блока питания, снабженного силовым кабелем с вилкой европейского стандарта, эта вилка совместима с розетками российского стандарта). Устройство поставляется в жесткой картонной коробке.

            (кликнуть мышью для увеличения картинки)

Комплект указанной модели мини-ПК включает:

• мини-ПК Intel NUC10i5FNKPA2 (далее — мини-ПК Intel NUC10i5FNK),
• блок питания мини-ПК от сети переменного тока (модель HKA09019047-6U с входным напряжением 100-240В, выходным напряжением 19В, выходным током до 4,74А), снабженный кабелем с вилкой европейского стандарта,
• запасной столбик для крепления M.2 SSD,
• документация с кратким описанием подключения и безопасного использования мини-ПК, а также описание стандартов и материалов.

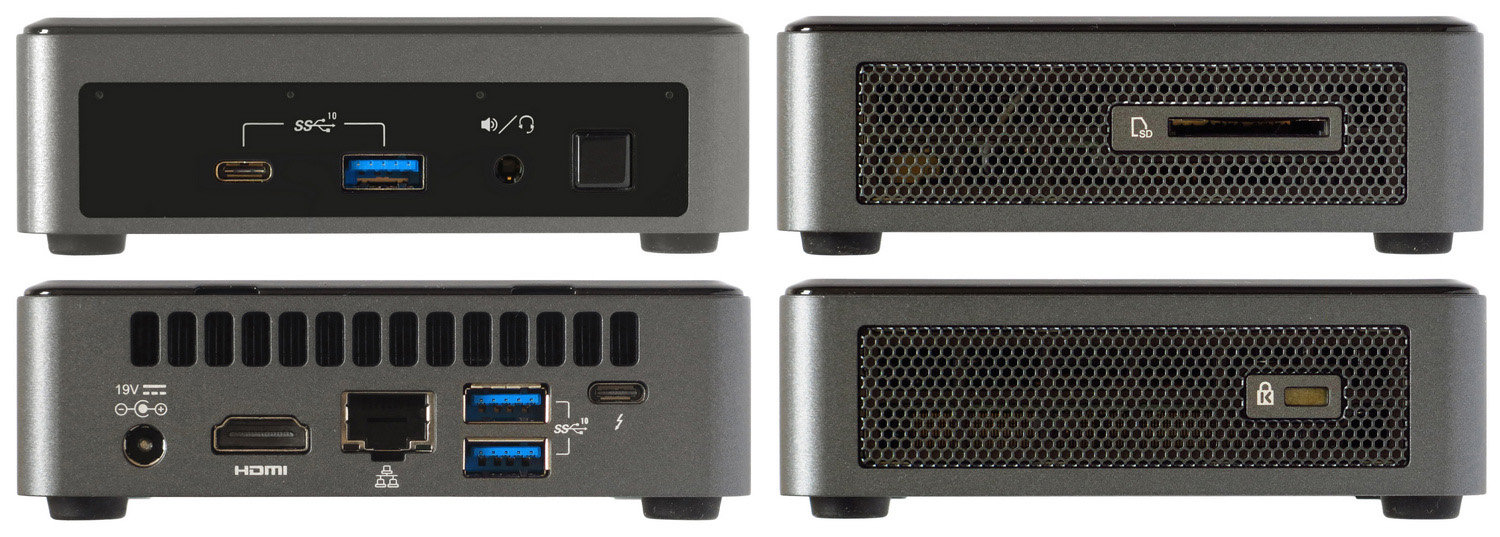

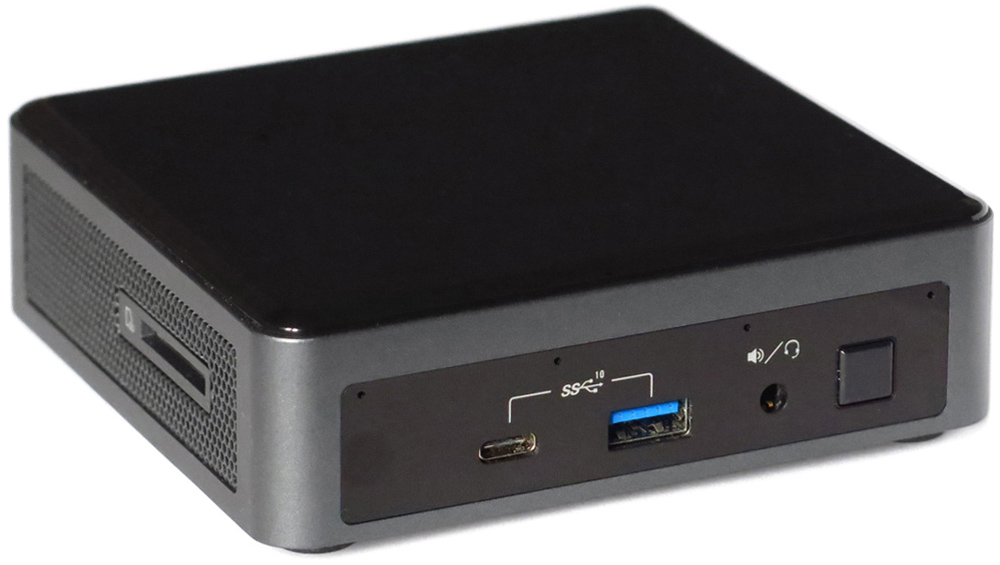

Рис. 1. Мини-ПК NUC10i5FNK
            (кликнуть мышью для увеличения картинки)

В дополнение к приведенному комплекту производитель разместил на своих сайтах еще и вспомогательное ПО и файлы с подробным описанием архитектуры моделей NUC10 и рекомендации по их настройке.

Возвращаясь к использованным в мини-ПК Intel NUC10i5FNK элементам, необходимо отметить, что применение энергоэкономичного процессора Intel Core i5-10210U, дополненного соответствующими электронными компонентами, позволило создать очень компактный компьютер.

Использованный процессор характеризуется сравнительно высокой производительностью и функциональностью. Их достаточно для решения широкого круга самых разных задач. Основные параметры Intel Core i5-10210U приведены в таблице 1.

Таблица 1.  Основные параметры Intel Core i5-10210U

Функциональные возможности мини-ПК Intel NUC10i5FNK реализованы с помощью специально разработанной для данного устройства материнской платы NUC10i5FNB форм-фактора UCFF (4.0″ × 4.0″) с использованием соответствующих комплектующих.

В данном компьютере используются видеосредства Intel UHD Graphics, встроенные в процессор Intel Core i5-10210U. Эти средства поддерживают:

• Видео HD для Blu-ray,­­
• Direct3D 2015/11.2/11.1/9/10, Direct2D, OpenCL 1.2/2.0/2.1/4.5,
• Аппаратное ускорение декодирования Full AVC/VC1/MPEG2/HEVC/VP8/VP9/JPEG,
• Аппаратное ускорение кодирования Full AVC/MPEG2/HEVC/VP8/JPEG.

Видеопоток передается как через HDMI (через LSPCON — MegaChips MCDP2800-BCT DisplayPort 1.2a to HDMI 2.0b Level Shifter/Protocol Converter) с максимальным разрешением 4096 х 2160 @ 60 Hz, 24bpp, так и через USB Type C (совместим с DisplayPort 1.2) с максимальным разрешением 4096 х 2304 @ 60 Hz, 24bpp. Из приведенных значений следует, что графические средства обеспечивают поддержку видеоконтента 4К. Поддерживается до трех дисплеев.

Оперативная память представлена двумя SO-DIMM DDR4-2666 по 4GB (модель Kingston KVR26S19S6/4). Общий объем составляет 8GB, но имеется возможность расширения до 64GB.

Поддерживаются проводные и беспроводные интерфейсы.

Функциональная схема мини-ПК Intel NUC10i5FNK представлена на рис. 2, технические характеристики — в таблице 2.

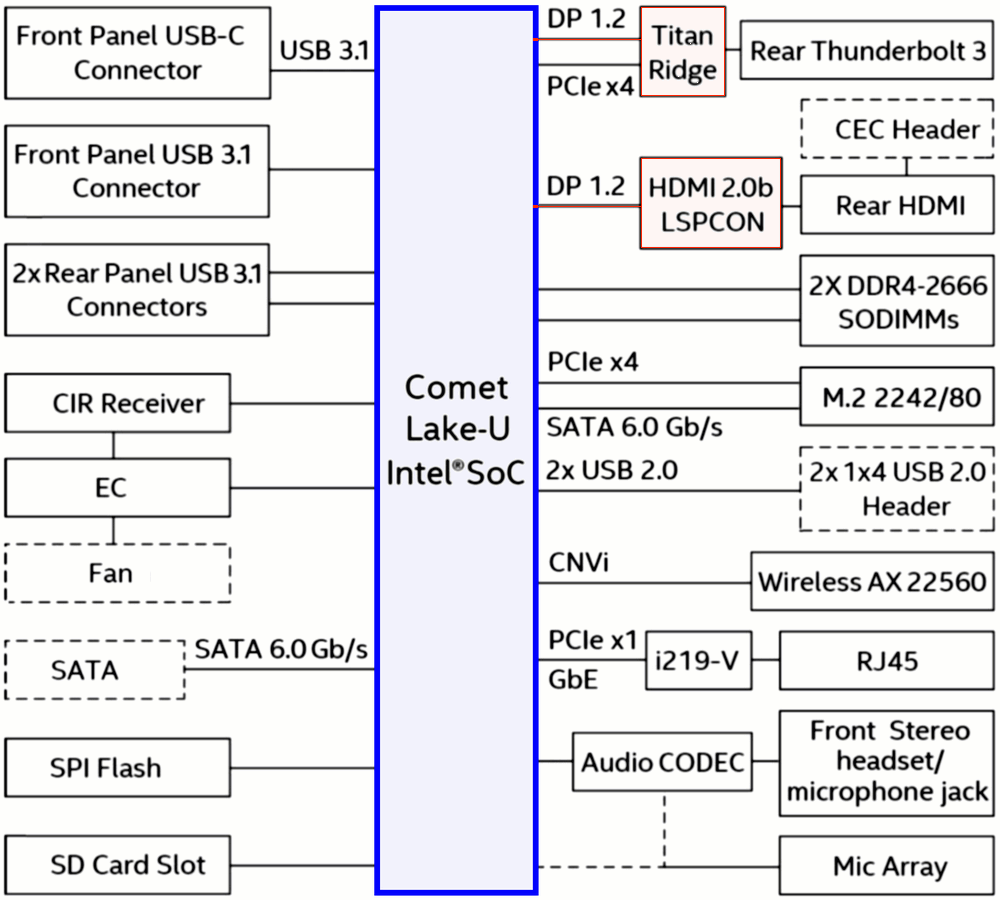

Рис. 2. Функциональная схема мини-ПК NUC10i5FNK
            (кликнуть мышью для увеличения картинки)

Таблица 2.  Технические характеристики Intel NUC10i5FNK

В тестируемом варианте мини-ПК Intel NUC10i5FNK энергонезависимое хранение информации осуществляет накопитель M.2 SSD 256GB (модель Kingstone U-SNS8154P3/256GJ).

Что же касается результатов тестирования мини-ПК Intel NUC10i5FNK, то они приведены далее.

Конфигурация исследуемой системы и результаты проведенного тестирования рассмотрены  в следующей части  данной статьи.

>>    Часть 2


Евгений Рудометов


Продлить автономную работу ультрамобильных электронных устройств, к которым относятся планшеты, смартфоны, аудио и видеоплееры и т. п., можно с помощью мобильных зарядных устройств, например, Power Bank NV-SJ1020.

Внешний вид устройства Power Bank NV-SJ1020 представлен на рис. 2, основные параметры — в таблице 1.

Рис. 1.  Внешний вид Power Bank NV-SJ1020

Таблица 1.  Основные параметры  Power Bank NV-SJ1020

Конструктивно Power Bank NV-SJ1020 выполнен в пластиковом корпусе, выполненном в форме плоского параллепипеда (рис. 1, рис. 2), углы и грани которого скруглены.

Рис. 1.  Верхняя и нижняя стороны Power Bank NV-SJ1020

На одном из торцов находятся два порта USB, которые предназначены для зарядки мобильных устройств. Один порт обеспечивает ток 2 А при напряжении 5 В. Второй порт обеспечивает ток 1 А при напряжении 5 В.

На одной из двух скругленных граней находится порт Micro USB, служащий для зарядки встроенной в устройство литий-ионной батареи. Он рассчитан на ток 1 А при наряжении 5 В.

На верхней грани корпуса расположена кнопка и четыре индикаторных светодиодов, которые указывают на уровень заряда внутренней батареи: четыре горящих светодиода — 100% заряда, три — 75%, два — 50%, один — 25%. Индикация включается нажатием на кнопку.

Кстати, Power Bank NV-SJ1020 можно использовать еще и как фонарик, включаемый двойным нажатием на кнопку.

Указанные элементы представлены и описаны на рис. 3.

Рис. 3.  Порты, индикаторы и кнопка Power Bank NV-SJ1020

Для анализа возможностей Power Bank NV-SJ1020 был выбран планшет iPad первого поколения. При этом перед тестированием внутренняя батарея данного устройства была специально разряжена до 2%.

Как показало тестирование, весь запас энергии полностью заряженного Power Bank NV-SJ1020, переданный через двухамперный порт USB, позволил зарядить iPad от уровня 2% до 72%, то есть энергия внутренней батареи была увеличена на 70%.

Анализируя полученные оценки, вполне возможно, что некоторые пользователи обратят внимание на кажущиеся несоответствие между объявленной энергоемкостью Power Bank NV-SJ1020 и величиной энергии, переданной аккумулятору планшета. Однако следует учитывать, что в процессе передачи энергии часть ее теряется в цепях преобразователей. Ниже приведена численная оценка эффективности (можно сказать, что это аналог кпд).

Емкость аккумулятора iPad первого поколения составляет, как известно, ~6613 мА*ч (24,8 Вт*ч / 3,75 В). В процессе зарядки аккумулятору был передан заряд ~4630 мА*ч (70% заряда батареи iPad). Учитывая, что объявленная производителем емкость Power Bank NV-SJ1020 равна 8400 мА*ч, эффективность преобразования составила ~55%.

Оценка эффективности показала, что около половины накопленной энергии Power Bank NV-SJ1020 теряется в процессе преобразований. Как уже однажды упоминалось, потеря энергии — это не дефект конструкции, а проявление законов физики и химии, хотя следует признать, что встречаются модели зарядных устройств, обеспечивающие более эффективное преобразование накопленной энергии в аналогичных экспериментах.


Евгений Рудометов


Компания Lenovo выпустила стильный смартфон Lenovo S650 с 4,7-дюймовым дисплеем стандарта qHD, удобным пользовательским интерфейсом. Данная модель, выполненная на основе четырехъядерного процессора, создана не только для голосовой связи, но и для развлечений, как и все модели смартфонов S-семейства.

Внешний вид смартфона Lenovo S650 представлен на рис. 1,
основные характеристики приведены в таблице 1.

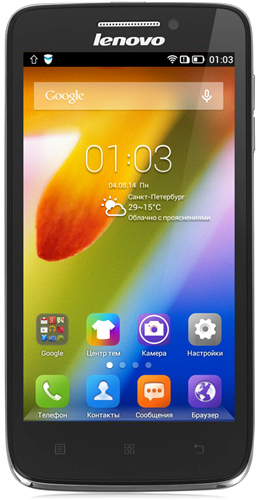

Рис. 1.  Внешний вид смартфона Lenovo S650

Таблица 1. Основные характеристики Lenovo S650

Дисплей смартфона Lenovo S650, выполненный на основе матрицы IPS, имеет размер 4,7” (11,9 см), обладает сравнительно высокой яркостью и разрешением 960 x 540, характеризуется также высокими углами обзора и хорошей цветопередачей.

Смартфон Lenovo S650 построен на базе SoC MediaTek MT6582. Входящий в состав SoC (SoC от англ. System-on-a-Chip — система на кристалле, однокристальная система) четырехъядерный процессор с тактовой частотой 1,3 ГГц позволяет запускать несколько приложений одновременно.

Объем оперативной памяти равен 1 Гбайт, встроенной флэш — 8 Гбайт. Имеется слот для карт формата MicroSD. Поддержка карт MicroSD объемом до 32 Гбайт позволяет значительно увеличить информационное пространство для хранения программ и данных.

Некоторые подробности конфигурации смартфона Lenovo S650 приведены на рис. 2. Результаты оценки производительности представлены на рис. 3 и рис. 4.

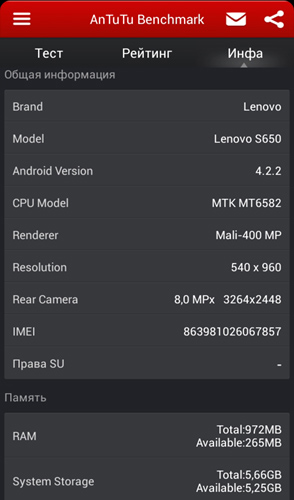

Рис. 2.  Конфигурация системы

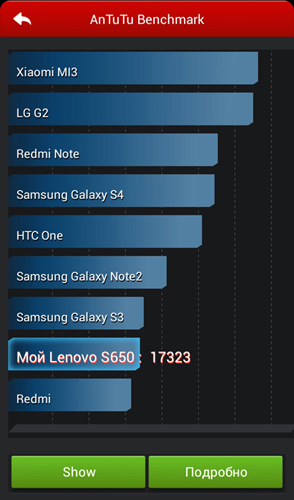

Рис. 3.  Оценка сравнительной производительности

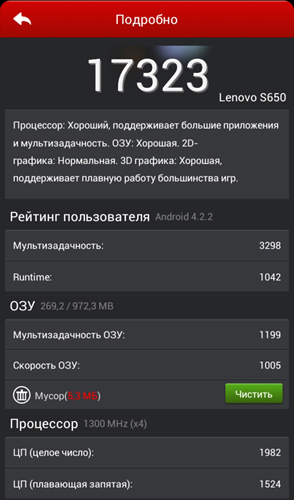

Рис. 4.  Производительность подсистем

Одной из важнейших особенностей смартфона Lenovo S650 является возможность установки и использования двух SIM-карт, что позволяет работать с двумя операторами.

Традиционно данный смартфон снабжен двумя цифровыми камерами. При этом встроенная back-камера с автофокусом, матрицей 8 Мпикс и светодиодной вспышкой позволяет делать серии до 99 снимков с малой задержкой.

Энергопитание в автономном режиме устройству обеспечивает литий-полимерный аккумулятор. По  заявлению производителя он обеспечивает до 8 часов разговора при подключении 3G и до 12 часов при подключении 2G, время работы в режиме активного ожидания — до 9 дней.

Более детально архитектура и возможности смартфона Lenovo S650 будут рассмотрены в одной из будущих статей.


Евгений Рудометов


Время автономной работы ультрамобильных электронных устройств может быть увеличено благодаря использованию мобильных зарядных устройств (Mobile Power, мобильный аккумулятор), например, устройство PNY PowerPack 2600. Предоставленное для ознакомления и тестирования устройство, которое на англоязычном сайте производителя обозначено как PNY PowerPack Fancy 2600 (в дальнейшем — PNY PowerPack 2600), предназначено для зарядки смартфонов, планшетов, аудио и видеоплееров, электронных книг, GPS-навигаторов и т. п.

Поставляется в небольшой картонной коробке белого цвета (рис. 1), на поверхности которой традиционно приведен ряд технических и эксплуатационных характеристик изделия. В комплект входят: PNY PowerPack 2600, кабель с разъемами USB и Micro USB, краткая инструкция на нескольких языках, включая русский.

Рис. 1.  PNY PowerPack 2600 в упаковке

Внешний вид мобильного аккумулятора PNY PowerPack 2600 представлен на рис. 2, основные характеристики — в таблице 1.

Рис. 2.  Внешний вид мобильного аккумулятора PNY PowerPack 2600

Таблица 1.  Основные характеристики  PNY PowerPack 2600

Конструктивно мобильный аккумулятор PNY PowerPack 2600 выполнен в пластиковом корпусе, который представляет собой призму с шестью боковыми гранями. На одном из торцов находятся порты USB и Micro USB, а также двухцветный индикаторный светодиод, на боковой грани — кнопка включения/выключения устройства (рис. 3).

Рис. 3.  Порты, индикатор и кнопка включения PNY PowerPack 2600

Порт Micro USB (рис. 3) является входным разъемом, через который с помощью комплектного кабеля осуществляется зарядка мобильного аккумулятора PNY PowerPack 2600. При этом источником электроэнергии могут служить соответствующие адаптеры из комплектов мобильных устройств. Достаточно, чтобы такие адаптеры в своей конструкции имели выходной порт USB, обеспечивающий напряжение 5 В и ток 1 А.

Порт USB (рис. 3) является выходным разъемом. Он предназначен для зарядки мобильных устройств. Обеспечивает на выходе напряжение питания 5 В и ток 1 А. Производитель утверждает, что запаса энергии достаточно для одной зарядки смартфона.

Результаты тестирования приведены  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 1


Для анализа возможностей мобильного аккумулятора PNY PowerPack 2600 были выбраны смартфон iPhone 4 и планшет iPad первого поколения. При этом перед тестированием внутренние батареи данных устройств были специально разряжены до нуля, что, конечно, повлекло полное выключение устройств.

Итак, как показало тестирование, энергии свежезаряженного PNY PowerPack 2600, действительно, достаточно для полного восстановления заряда встроенной батареи указанного смартфона. При этом для достижения уровня 100% потребовалось примерно 1 час 20 минут. Схема зарядки iPhone 4 от PNY PowerPack 2600, в которой использовался штатный кабель из комплекта данного смартфона, приведена на рис. 4.

Рис. 4.  Зарядка iPhone 4 от PNY PowerPack 2600

Необходимо отметить, что оставшейся энергии PNY PowerPack 2600 оказалось достаточно для восстановления работоспособности iPad, правда, только до уровня 4% индикатора заряда.

Если же для зарядки iPad используется весь запас энергии PNY PowerPack 2600, то указанное устройство удается зарядить до уровня 25-26% за примерно 1 час 30 минут. Схема зарядки iPad от PNY PowerPack 2600 приведена на рис. 5, на рис. 6 — фрагмент скриншота экрана c индикатором заряда батареи iPad.

Рис. 5.  Зарядка iPad от PNY PowerPack 2600

Рис. 6.  Индикатор заряда батареи iPad

Анализируя полученные оценки, вполне возможно, что некоторые пользователи обратят внимание на кажущиеся несоответствия между объявленной энергоемкостью PNY PowerPack 2600 и величинами энергии, переданной внутренним батареям смартфона и планшета. Однако следует учитывать, что в процессе передачи энергии часть ее теряется в цепях преобразователей. Ниже приведены численные оценки эффективности (можно сказать, что это аналог кпд).

Емкость аккумулятора iPhone 4 составляет, как известно, 1420 мА*ч, в случае iPad первого поколения — ~6613 мА*ч (24,8 Вт*ч / 3,75 В). Зарядка батареи iPhone 4 до уровня 100% и 4% батареи iPad (265 мА*ч) дают в совокупности 1685 мА*ч. Учитывая, что объявленная производителем емкость PNY PowerPack 2600 равна 2600 мА*ч, эффективность преобразования составила ~65%.

К слову сказать, 25,5% (в половине случаев зарядить удавалось до 26%, в половине — только до 25%) от емкости батареи iPad первого поколения — ~1686 мА*ч. Это, кстати, очень близко к оценке уровня энергии, полученной заряжаемыми устройствами в предыдущем примере. А это означает, что и в этом случае эффективность составляет те же ~65%.

Оценка эффективности показала, что примерно треть накопленной энергии PNY PowerPack 2600 теряется в процессе преобразований. И это не дефект конструкции, а просто проявление законов физики и химии. К слову сказать, похожая ситуация будет наблюдаться и с другими аналогичными изделиями.

Остается добавить, что для восстановления заряда PNY PowerPack 2600 использовался 10W USB Power Adapter (модель A1357) от iPhone. С этим адаптером время восстановления энергии полностью разряженного мобильного аккумулятора PNY PowerPack 2600 составило около 4 часов 20 минут.

>>    Часть 1


Евгений Рудометов


 >>    Часть 7


Итак, смартфон ZTE V975 Geek, выпущенный компание ZTI, снабженной качественным 5-дюймовым IPS-экраном и созданный на основе 2-ядерного процессора Atom Z2580, продемонстрировал сравнительно высокие показатели производительности.

Достоинства смартфона ZTE V975 Geek:

• Удобный, качественный дизайн,
• Высокая производительность,
• Качественный  ЖК-экран,
• Наличие GPS/ГЛОНАСС,
• Наличие слота microSD,
• Сменный аккумулятор,
• Поддержка USB OTG,
• Невысокая  цена.

Недостатки смартфона ZTE V975 Geek:

• Отсутствие возможности вывода на TV/Монитор.

>>    Часть 1


Евгений Рудометов


 >>    Часть 6


Работоспособность смартфона ZTE V975 Geek (V975) в автономном режиме обеспечивает сменный литий-ионный аккумулятор емкостью 2 300 мА*ч (8,7 Вт). Доступ к аккумулятору, а также к SIM-карте и карте флэш-памяти стандарта microSD (до 32 Гбайт), осуществляется после снятия задней крышки корпуса V975 (рис. 11). Кстати, данная операция легко осуществляется без использования инструментов.

Рис. 11.  Смартфон V975 со снятой задней крышкой корпуса

Восполнение затраченной энергии производится с помощью специального адаптера (AC Adapter). Этот адаптер может не только быть зарядным устройством для встроенного в смартфон аккумулятора, но и выполнять функцию внешнего источника питания. Данный адаптер имеет наименование STC-A51-A (рис. 12). Он снабжен разъемом USB, через который с помощью комплектного кабеля в смартфон V975 осуществляется подача энергии. Параметры адаптера STC-A51-A:

• вход   — 100-240 В при 50/60 Гц и входном токе 250 мА;
• выход — 5.0 В с максимальным током до 1000 мА.

Рис. 12.  Комплектный адаптер с кабелем USB


Кстати, полное время зарядки в процессе тестирования смартфона составило около трех часов. При этом согласно встроенным средствам, доступ к которым открывается в разделе “Настройки”, за первые 30 минут зарядки (от нулевого уровня) достигается уровень 37%, за 60 минут — 60%. Чтобы достичь 50% емкости потребовалось 42 минуты, а до уровня 95% — примерно 2 часа 10 минут, 99% — около 2 часов 30 минут. Процесс же полной зарядки аккумуляторной батарей потребовал 2 часа 40 минут.

С целью увеличения функциональных возможностей смартфона V975 к нему можно подключать внешние устройства. Дополнительными устройствами могут быть, например, беспроводная клавиатура, а, учитывая поддержку USB OTG, и внешние накопители. А еще с V975 можно использовать мобильные устройства GoFlex Satellite и MobileLite Wireless, предоставляющие по каналу Wi-Fi возможность беспроводной передачи данных между смартфоном и накопителями информации. Кстати, использованные в тестировании накопитель GoFlex Satellite и накопители, подключаемые к MobileLite Wireless, были отформатированы под NTFS размером кластера 4 Kбайт. Часть файлов, передаваемых в смартфон по каналу WiFi, были фильмами стандарта HD 1080p и имели размер более 10 Гбайт. Потоковое воспроизведение (без копирования в память V975) этих файлов осуществлялось с помощью программы МХ Player, однако можно воспользоваться и другими подходящими программными плеерами.

В следующей части  данной статьи — краткие выводы.


>>    Часть 8


Евгений Рудометов


 >>    Часть 5


Производительность смартфона ZTE V975 Geek (V975) находится на относительно высоком уровне, конечно, по меркам существующих в настоящее время платформ. Действительно, реализуя возможности элементов, составляющих основу V975, данная модель в тесте AnTuTu показала более 22 тыс. баллов, что является весьма высоким показателем, особенно для сверхкомпактных устройств (рис. 10).

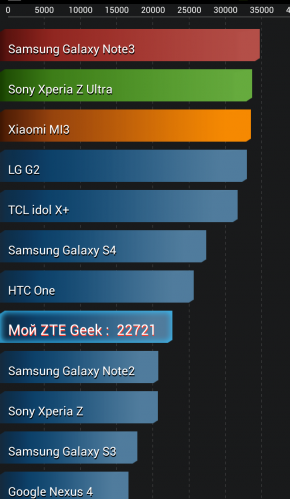

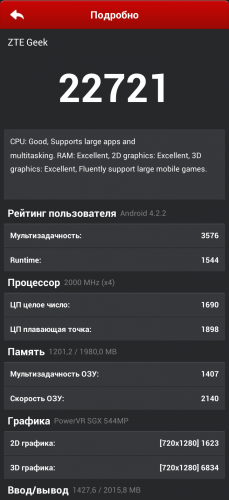

Рис. 10.  Производительность смартфона V975

Остается добавить, что высокие параметры смартфон ZTE V975 Geek (V975) продемонстрировал и в традиционных задачах мультимедиа. Так, например, в процессе тестирования он с помощью программы MX Player беспроблемно воспроизводил HD-видеофайлы MKV, AVI, MP4 и др. Не было проблем и с видеофайлами youtube, и с аудиофайлами.

Однако, к большому сожалению, пользователь V975 не сможет вывести видеоинформацию на внешние телевизор или монитор, так как в архитектуре данной модели нет порта HDMI. Не поддерживается и беспроводная технология WiDi.

В следующей части  данной статьи — об энерговооруженности и других особенностях V975.


>>    Часть 7


Евгений Рудометов


 >>    Часть 4


Анализируя компоненты, используемые в составе архитектуры и дизайна смартфона ZTE V975 Geek (V975), необходимо отметить, что дисплейная жидко-кристаллическая (ЖК) матрица, которая является одним из важнейших элементов современного планшета. Используемая матрица IPS характеризуется значительной яркостью (примерно 470 кд/м²), сравнительно высокой контрастностью (670:1), высокими углами обзора, характерными для IPS, и хорошей цветопередачей. Разрешение составляет 1280 х 720 (290 ppi). Поверхность дисплея защищена стеклянной пластиной с зеркально-гладкой поверхностью. Дисплей создан по технологии OGS (One Glass Solution – технология, объединяющая элементы дисплея и защитное стекло в единое целое, что позволяет сделать дисплей тоньше, а также повышает четкость выводимого изображения). Снабжен поляризационным фильтром и олеофобным покрытием.

Дисплей смартфона V975 поддерживает технологию множественного касания (Multi-touch). Действительно, как показало тестирование, аппаратно-программные средства смартфона распознают до десяти касаний одновременно, что демонстрирует программа AnTuTu Tester (рис. 7). К слову сказать, это очень высокий результат.


Рис. 7.  Демонстрация десяти касаний одновременно


Рассматривая остальные компоненты, следует отметить, что V975 обеспечивает связь в сетях GSM 900/1800/1900 МГц, UMTS 900/2100 МГц. Другие коммуникационные возможности представлены средствами Wi-Fi, работающими в стандарте IEEE 802.11n, и средствами Bluetooth.

В смартфоне V975 присутствуют и средства глобального позиционирования GPS/ГЛОНАСС (рис. 8).

Рис. 8.  Работа GPS/ГЛОНАСС


Что же касается остальных важнейших атрибутов, то в составе данного смартфона имеются встроенные микрофоны и фронтальная 1M камера, которые можно применять в аудио/видео IP-телефонии, например, при использовании системы Skype. Их дополняет 8М камера, расположенная на обратной стороне смартфона. С ее помощью можно делать фотографии и снимать видеоролики в формате HD, конечно, с учетом ее миниатюрных размеров и вытекающих из этого ограничений.

Остается добавить, что смартфон работает под управлением операционной системы Google Android 4.2 (Jelly Bean), дополненной рядом установленных программ (рис. 9).


Рис. 9.  Набор программ, установленных производителем


При желании существующий набор программ можно обновить и даже расширить с помощью магазина программных приложений для устройств с операционной системой Android.

Об оценке производительности смартфона ZTE V975 Geek —  в следующей части  данной статьи.


>>    Часть 6


Евгений Рудометов


 >>    Часть 3


Рассматриваемый смартфон ZTE V975 Geek (V975) выполнен на основе сравнительно высокопроизводительных элементов (рис. 5).


Рис. 5.  Конфигурация системы, определенная CPU-Z Android 1.04

Вычислительные возможности V975 в значительной степени определяются процессором Intel Atom Z2580, который реализован в виде SoC (SoC — System-on-a-Chip — система-на-чипе), созданной по технологии 32 нм и объединяющей в своем составе ряд важнейших элементов (рис. 6). Относится к семейству процессоров Clover Trail+, являются усовершенствованными версиями одноядерных решений, на основе которых был выпущен ряд мобильных изделий. В состав Intel Atom Z2580 входят два вычислительных ядра с тактовой частотой ядер до 2 ГГц (Burst Frequency). Включает в себя интегрированный двухканальный контроллер памяти RAM (RAM — ОЗУ — оперативное запоминающее устройство, оперативная память), поддерживающий емкость до 2 Гбайт оперативной памяти LPDDR2-1066. Обеспечена поддержка технологии Hyper-Threading, которая позволяет обработку до четырех потоков данных, что воспринимается программным обеспечением как работу четырех логических ядер. Вычислительные ядра поддерживают систему команд x86 (отличается от альтернативных моделей SoC архитектуры и системы команд ARM). Информационный объем кэш-памяти второго уровня (L2) составляет — 1 Мбайт. Содержит интегрированные графические средства 3D Graphics Engine, представленные SGX 544MP2 GPU. Эти средства работают на тактовой частоте до 533 МГц (Graphics Base Frequency — 400 МГц, Graphics Burst Frequency — 533 МГц). Содержит также встроенные кодер/декодер с поддержкой видео 1080p c 30 fps. При этом аппаратные средства декодирования обеспечивают поддержку H.264, MPEG4, VC1, WMV9, H.263, а кодирования — H.264, MPEG4, и H.263. Остается добавить, что высокая энергоэффективность способствует достижению продолжительного времени автономной работы устройств, созданных на основе Intel Atom Z2580.

Рис. 6.  Основные компоненты Intel Atom Z2580


Оперативная память смартфона V975 имеет информационный объем 2 Гбайт, что является сравнительно высоким уровнем, конечно, по критериям настоящего времени.

Встроенная в данный смартфон флэш-память — 8 Гбайт, дополнительная энергонезависимая память — это сверхкомпактные карточки флэш-памяти стандарта microSD объемом до 32 Гбайт (в комплект V975 карты флэш-памяти не входят и приобретаются пользователем отдельно).

О других компонентах смартфона смартфона ZTE V975 Geek —  в следующей части  данной статьи.


>>    Часть 5


Евгений Рудометов


 >>    Часть 2


Смартфон ZTE V975 Geek (V975), созданный на основе платформы Clover Trail+, выполнен в пластиковом корпусе. Фронтальная, боковые и обратная стороны данного смартфона представлены на рис. 3.

Рис. 3.  Фронтальная, боковая и обратная стороны смартфона ZTE V975 Geek

На верхней грани корпуса расположен 3,5 мм разъем для наушников и отверстие дополнительного микрофона, задействованного в системе шумоподавления. В верхней части лицевой стороны корпуса — 1М камера, датчики света/приближения, индикатор режимов. В верхней части обратной стороны корпуса расположены основная камера, вспышка и еще один микрофон.

На левой грани корпуса расположен единственный разъем microUSB.

На правой грани корпуса расположены управляющие элементы. Они представлены кнопкой включения/выключения и двухконтактной клавишей громкости. На этой же грани расположена клавиша управления основной камерой.

На нижних же частях фронтальной и обратной сторон расположены отверстия встроенных динамиков и микрофона. Следует отметить, что динамики обеспечивают неплохой уровень громкости. Конечно, при прослушивании музыки, просмотре клипов и видеофильмов трудно ожидать от миниатюрных динамиков высокого качества звука, особенно в диапазоне низких частот. Однако требовательные пользователи могут воспользоваться выходом на наушники. К этому разъему в случае необходимости можно подключить, например, активные звуковые колонки.

Схема расположения управляющих элементов и разъемов представлена на рис 4.

Рис. 4.  Схема расположения управляющих элементов и разъемов смартфона ZTE V975 Geek

В следующей части  данной статьи приведены некоторые особенности конструкции смартфона ZTE V975 Geek.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1


Внешний вид смартфона ZTE V975 Geek представлен на рис. 2,
основные характеристики приведены в таблице 1.


Рис. 2.  Внешний вид смартфона ZTE V975 Geek

Таблица 1.  Основные параметры смартфона ZTE V975 Geek

В следующей части  данной статьи приведены некоторые особенности конструкции смартфона ZTE V975 Geek.


>>    Часть 3


Евгений Рудометов


В настоящее время лидером и основным двигателем рынка ультрамобильных изделий являются смартфоны. Их годовой выпуск, как утверждают эксперты многочисленных аналитических компаний, уже превышает миллиард. Большинство из этих устройств создано на основе процессоров архитектуры ARM, однако благодаря усилиям компании Intel и ее партнеров увеличивается также и парк изделий с процессорами архитектуры и системы команд x86.

Примером таких моделей является смартфон ZTE V975 Geek (V975). Данное устройство снабжено 5-дюймовым экраном высокого разрешения. Создано на базе высокопроизводительного 2-ядерного процессора Atom Z2580 высокой степени интеграции, реализованного в виде SoC (системы-на-чипе) и используемого в ряде моделей смартфонов и планшетов. Работает указанное устройство компании ZTE под управлением операционной системы Android.

Комплект смартфона V975 поставляется в компактной коробке черного цвета, сделанной из плотного картона. В состав комплекта входят следующие компоненты (рис. 1):

• Смартфон V975 в пластиковом контейнере,
• Кабель с разъемами USB и microUSB,
• Аккумуляторная батарея,
• Зарядное устройство,
• Фирменная гарнитура,
• Краткая инструкция.

Рис. 1.  Комплект смартфона V975

Внешний вид и краткие технические параметры смартфона ZTE V975 Geek приведены  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 5


5. Хранение личных и рабочих данных на одном устройстве

Все больше людей хранят личную и рабочую информацию на мобильных устройствах, и время от времени они используют планшеты и другие личные цифровые устройства на работе. Как следует из опросов, 76% компаний во всем мире активно поддерживают использование личных устройств сотрудниками в рабочих целях.

Рекомендации:

• Ваша компания, наверняка, использует надежную систему защиты, поэтому вам может потребоваться установить на ваш планшет дополнительное антивирусное программное обеспечение.
• Некоторые компании требует от сотрудников активировать на своих устройствах функции защиты для подключения к корпоративным сетям, поэтому перед покупкой планшета необходимо обратиться к системному администратору, чтобы узнать, какие функции должно поддерживать устройство.

Конечно, большинство потенциальных пользователей хотело бы получить планшет бесплатно. По мере того, как модель использования личных устройств для рабочих целей получит большее распространение, работодатели будут выделять средства для того, чтобы компенсировать сотрудникам часть затрат на приобретение устройств, которые используются на работе и дома.

Что же касается выбора платформы и модели планшетного ПК, то необходимо отметить, каждое устройство обладает определенным набором своих достоинств, которые следует учитывать при выборе оптимального варианта.

Одной из важнейших характеристик является набор средств защиты, который используется или может использоваться совместно с рассматриваемыми моделями планшетных компьютеров.

Необходимо отметить, что в ряде случаев часть из набора средств защиты обеспечивается на уровне микросхем. Например, планшеты на базе процессоров Intel предоставляют пользователям сравнительно высокий уровень безопасности, надежно защищая их от злоумышленников и вредоносных программ благодаря поддержке процессорами соответствующих функций и технологий.

Новейшие процессоры Intel Atom поддерживают несколько функций защиты, включая следующие:

• Функция Secure Boot — защищает от вредоносных программ.
• Технология Intel Platform Trust — виртуальное решение для считывания смарт-карт, предназначенное для идентификации пользователей.
• Аппаратное шифрование — обеспечивает быстрое и надежное шифрование данных.
• Память для хранения ключей ОС – защищает данные.
• Технология Execute Disable — блокирует вредоносные программы, работающие ниже программного уровня.

Технологии, реализованные в процессорах Intel Core, которые будут в ближайшем будущем устанавливаться в планшетных ПК, включают в себя следующие решения:

• Технология Intel Identity Protection. Использует уникальные коды, созданные на аппаратном уровне, для идентификации вашего компьютера на веб-сайтах.
• Технология Intel Anti-Theft. Определяет возможную кражу или потерю устройства и блокирует его.

В статье были использованы материалы компании Intel.


>>    Часть 1


Евгений Рудометов


 >>    Часть 4


4. Защита паролей

Оценивая коммуникационные возможности планшетных ПК, необходимо отметить, что не только Интернет, электронная почта и IP-телефония (включая видео), но и общение в социальных сетях стали неотъемлемой частью жизни многих людей.

Действительно, как утверждают специалисты аналитических компаний, во всем мире пользователи цифровых компьютерных устройств проводят порядка 22% своего времени в глобальной сети, общаясь с коллегами и партнерами, друзьями и близкими.

Несмотря на то, что большинство людей не готово и не желает открывать свои пароли другим людям, многие из нас не завершают сеанс общения в сетях должным образом. Это создает угрозу кражи персональных данных со всеми вытекающими последствиями.

Вот несколько рекомендаций, которые снизят опасность несанкционированного доступа к личным данным:

• Если вам необходимо постоянно находиться в системе при использовании планшета, используйте надежный пароль или систему блокировки кода доступа для предотвращения несанкционированного доступа к вашим данным.
• Определите, какие из ваших сетей имеют высокий риск нарушения защиты, а какие – низкий, и адаптируйте систему защиты соответствующим образом. Если в одной из сетей хранятся ваши персональные данные или другая важная информация, установите дополнительные системы защиты.
• Проверяйте приложения для общения в социальных сетях, которые вы загружаете на свой планшет. Убедитесь, что они созданы проверенными разработчиками. Ознакомьтесь с политикой конфиденциальности приложения для того, чтобы определить, к каким данным получит доступ приложение. Это в ряде случаев позволяет проконтролировать обращение программ к данным.

К сожалению, поскольку приемы хакеров становятся все более изощренными, для защиты идентификационной информации в сети уже недостаточно только имени пользователя и пароля.

С целью повышения уровня информационной защиты компьютерные компании создают и совершенствуют специализированные технологии.

В качестве примера можно привести разработки компании Intel. Для защиты персональных данных пользователей в сети Интернет она предложила специальную версию технологии Intel Identity Protection (IPT).

При посещении защищенного веб-сайта технология Intel IPT проверяет, что это именно вы, и вы заходите на сайт с проверенного компьютера. Даже если злоумышленник узнает ваше имя пользователя и пароль, то он не сможет получить доступ к вашей учетной записи без устройства, которое привязано к ней.

Встроенная технология Intel IPT реализована на платформах Ultrabook 3-го поколения, а скоро она будет доступна и на планшетных ПК.

В следующей части  данной статьи — о хранении личных и рабочих данных на одном устройстве.


>>    Часть 6


Евгений Рудометов


 >>    Часть 3


3. Надежность подключений

Одним из важнейших свойств планшетных ПК является возможность подключение к беспроводным точкам доступа Wi-Fi. При этом значительная часть из них являются бесплатными для пользователей.

Бесплатные точки доступа Wi-Fi доступны практически везде, начиная c кафе и ресторанов и заканчивая аэропортами и железнодорожными вокзалами. Широкая распространенность беспроводных точек доступа значительно расширяет возможности пользователей для выхода в сеть Интернет с помощью планшетных ПК. Кстати, на долю планшетов приходятся 17% из всех устройств, используемых для посещения сайтов через точки доступа.

Оценивая достоинства бесплатных беспроводных точек доступа Wi-Fi, следует отметить, что хакеры могут легко и просто подключаться к незащищенным общественным точкам доступа. А это означает, что они могут получить доступ к подключенным мобильным устройствам, используя различные специализированные программные средства.

В частности, хакеры могут подключиться и к вашему планшету, получив доступ к вашей электронной почте, вашим личным файлам и другой информации.

Как результат, они могут уничтожить, исказить, скопировать данные. Похищенную информацию они  могут использовать в своих корыстных целях, нанеся пользователю мобильного устройства значительный ущерб: финансовый, моральный и др.

Для снижения вероятности несанкционированного доступа к конфиденциальной информации целесообразно выполнить следующие рекомендации:

• Убедитесь, что вы подключаетесь к реальной точке доступа Wi-Fi. Дело в том, что хакеры (киберпреступники) часто устанавливают в кафе и других общественных местах точки доступа с названиями «Бесплатный Wi-Fi» для того, чтобы обмануть пользователей.
• Если вы используете планшет для работы, то на нем может быть установлена сеть VPN (Virtual Private Network), используйте эту технологию для защищенного выхода в Интернет.
• Обращайте внимание на сообщения о том, что сертификат сайта «недействительный» или «имеет истекший срок действия». Подобные сообщения могут говорить о том, что злоумышленники взломали сеть Wi-Fi. Повторно введите адрес сайта, и в случае повторного возникновения ошибки лучше покинуть сеть.

В дополнение к сказанному следует отметить, что уже сегодня в крупных городах расположено сравнительно много общественных точек беспроводного доступа Wi-Fi.

Очевидно, что количество точек беспроводного доступа Wi-Fi будет в дальнейшем только увеличиваться, обеспечивая все большее удобство в получении разнообразных сервисов.

Однако большинство из них, по крайней мере, в ближайшем будущем, останется открытыми точками без надежной системы информационной защиты. А это будет способствовать и увеличению число атак на мобильные устройства пользователей.

К сожалению, необходимо отметить, что вопросы информационной безопасности общественных сетей Wi-Fi еще не получили должного внимания со стороны общественности и соответствующих специалистов.

Как результат, пользователям необходимо самим предпринимать соответствующие меры предосторожности при использовании открытых точек Wi-Fi, чтобы исключить несанкционированный доступ хакеров к своим данным.

В следующей части  данной статьи — о защите паролей.


>>    Часть 5


Евгений Рудометов


 >>    Часть 2


2. Сокращение объема возможных потерь

Современные планшетные ПК (планшеты) стали популярными благодаря уникальному набору своих свойств. Однако они объединяют в себе признаки, важные для возможных похитителей и облегчающих реализацию их целей:

• Эти устройства в настоящее время характеризуются сравнительно высокими уровнями их цен,
• Эти устройства обладают компактными размерами и малыми значениями веса.

Именно поэтому количество украденных планшетов непрерывно растет.

К этому необходимо добавить, что многие из обладателей этих устройств постоянно носят с собой свои планшеты. Как результат, количество потерянных устройств также увеличивается.

Однако речь идет не только о потере самого устройства. В случае кражи или потери своих устройств пользователи лишаются и хранящихся на устройствах данных, а вместе с этими данными – возможно и какие-то секреты.

Как выясняется, мы все высоко ценим нашу персональную информацию. Так, например, согласно опросам, проведенным аналитическими центрами, пользователи оценивают данные, хранящиеся на цифровых мобильных устройствах, в значительные суммы. В развитых странах эта сумма составляет в среднем $37000!

Для минимизации возможных потерь эксперты рекомендуют выполнить следующие рекомендации, направленные на защиту мобильного устройства и хранящейся на нем информации:

• Установите на планшете программное обеспечение с поддержкой технологии GPS, которое позволит отследить местоположение планшета в случае потери или кражи.
• Сохраните серийный номер устройства для того, чтобы упростить его поиск в случае потери.
• В случае потери устройства необходимо незамедлительно изменить все текущие пароли, относящие к электронной почте, социальным сетям, доступу к банковским услугам и пр. Целесообразно обратиться и в сам банк (банки) с просьбой более тщательно отслеживать операции по вашему счету.

Здесь следует отметить, что для защиты компьютерных устройств компания Intel разработала серию специальных технологий. Одна из них — Anti-Theft.

Данная технология разработана для того, чтобы заблокировать мобильное устройство в случае кражи или потери. Она реализована на аппаратном уровне для дополнительной защиты и позволяет полностью заблокировать устройство через Интернет.

Как утверждают специалисты Intel, уже в ближайшем будущем эта разработка будет добавлена и в планшетные ПК, что повысит уровень защиты этих устройств.

В следующей части  данной статьи — о надежности подключений.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1


1. Безопасность мобильных банковских операций

Необходимо отметить, что мобильные финансовые операции, к которым относятся, например, разнообразные банковские услуги, пользуются все большей популярностью среди обладателей мобильных компьютеров во всем мире.

Действительно, например, с 2009 г. количество пользователей подобного рода услуг увеличилось к настоящему времени на 200%. К концу 2017 г. количество людей, применяющих мобильные компьютерные устройства для доступа к мобильным банковским услугам, превысит, как утверждают эксперты-аналитики, один миллиард. Очевидно, что в дальнейшем это число будет только увеличиваться, как впрочем, будет расширяться и сам спектр финансовых услуг.

В свете роста сектора подобных услуг ключевым вопросом для пользователей является безопасность финансовых операций. И это правильно. Мы же всегда с осторожностью вводим пин-коды при использовании банкоматов. Конечно, и при использовании  планшетов (а также смартфонов и других компьютерных устройств) следует придерживаться подобных мер безопасности, совершая финансовые операции через сеть Интернета.

Для обеспечения же высокого уровня безопасности при проведении финансовых операций с помощью  планшетов целесообразно придерживаться следующих простых рекомендаций:

• Установите на планшете приложение для мобильного доступа к услугам вашего банка для того, чтобы быть уверенным, что вы передаете данные именно вашему банку, а не каким-либо сторонним лицам, которые не преминут воспользоваться вашими персональными данными.
• Не используйте публичные точки доступа Wi-Fi для осуществления финансовых  операций. Если же другого выхода нет, необходимо убедиться, что используется безопасная сеть. А сразу после окончания финансовой операции следует сменить пароль. После завершения сеанса обслуживания необходимо корректно выйти из системы, а не просто закрыть сайт.
• В случае потери планшетного ПК необходимо незамедлительно обратиться в банк для предотвращения несанкционированного списания финансовых средств со счета.

Указанные меры позволяют снизить вероятность несанкционированного доступа к хранимой на планшетных ПК и передаваемой с помощью этих устройств информации. Как следствие, это позволит сберечь и деньги, и нервы, и время.

Здесь следует добавить, что недавно компания Intel представила прототип технологии, которая позволит пользователям планшетов в защищенном режиме получать доступ ко всем финансовым услугам без необходимости входа в систему. Пользователям нужно будет просто приложить руку к устройству для того, чтобы биометрический датчик проверил уникальный отпечаток руки.

В случае успешной проверки, выполняемой аппратно-программными средствами планшета, мобильное устройство передает в банк вашу идентификационную информацию, и вы можете пользоваться всеми банковскими услугами.

Остается добавить, что реализация данной технологии обеспечит и высокую защиту, и высокую скорость доступа.

В следующей части  данной статьи — о сокращении объема возможных потерь.


>>    Часть 3


Евгений Рудометов


Современные мобильные компьютеры, значительная часть которых сегодня представлена планшетными персональными компьютерами (планшетными ПК), стали неотъемлемой частью нашей жизни.

Эти компактные и легкие устройства в течение всего нескольких лет снискали любовь уже многих десятков миллионов пользователей. Так, например, в 2011 году производителями было отгружено 72 млн. штук планшетных ПК, а в 2012 — 128,3 млн. Ожидается, что в последующие годы продажи будут возрастать.

Следует отметить, что планшеты стали весьма популярными благодаря уникальному набору своих свойств, среди которых важнейшими являются встроенные средства связи. Благодаря ним эти устройства позволяют постоянно оставаться на связи.

А еще они предоставляют самые разные возможности для работы и развлечений в мобильном режиме.

Однако, как и при использовании других цифровых устройств, обеспечивающих выход в Интернет, пользователям не следует забывать о вопросах безопасности, направленных на защиту персональных данных от несанкционированного доступа с целью их копирования. Кроме того, не следует забывать и о многочисленных примерах злонамеренного искажения информации, а также о  частичном или полном уничтожении данных многочисленными киберпреступниками.

Действительно, необходимо отметить, что планшетные ПК (планшеты), впрочем, как и другие мобильные устройства, часто подвергаются риску кражи персональных данных.

Необходимо отметить, что защита информации столь же актуальна, как и защита от кражи самих устройств. При этом личные данные, к которым относятся, например, финансовые документы и разнообразная персональная информация, включая файлы аудио, видео и фото, могут оказаться весьма ценными для их хозяев. И часто их труднее восстановить, чем просто заменить утраченное изделие новым устройством.

Что же касается конфиденциальной информации, то ее утрата или несанкционированный доступ к этой информации посторонних лиц являются весьма нежелательными, так как ущерб от этого может быть очень высоким.

Конечно, в ряде случаев на планшетах могут быть изначально установлены различные средства защиты, безусловно, если об этом позаботился производитель, системный администратор организации или даже сам конечный пользователь, дополнив штатные аппаратно-программные компоненты специальными средствами.

Тем не менее, в любом случае рекомендуется предпринять дополнительные меры для того, чтобы избежать нежелательных ситуаций, если с планшетом или хранимыми с его помощью ценными данными что-то случится.

Ниже приведены несколько интересных фактов и сравнительно простых советов. Их анализ и применение позволят получить дополнительное чувство уверенности и защищенности при использовании своих планшетных компьютеров, а также смартфонов, нетбуков, ноутбуков, ультрабуков и т. п.

Интересные факты и советы представлены далее.  В следующей части  данной статьи — о безопасности мобильных банковских операций.


>>    Часть 2


Евгений Рудометов


 >>    Часть 5


На обратной стороне смартфона МегаФон SP-A20i расположена основная камера (рис. 7). Эта камера создана на основе датчика 8 Mp. Она снабжена сравнительно яркой (для смартфонов) светодиодной вспышкой и обеспечивает темп съемки до 10 кадров в секунду.

Рис. 7.  Камера смартфона МегаФон SP-A20i

На нижней грани смартфона МегаФон SP-A20i находится разъем Mini-USB для обеспечения синхронизации с компьютером, а также зарядки аккумулятора.

Устройство снабжено несъемным литий-ионным аккумулятором емкостью 1460 мАч. По заявлению производителя, этот автономный источник энергопитания способен обеспечить работу смартфона в течение 14 часов разговора и до 336 часов в режиме ожидания.

Зарядка аккумулятора производится через весьма миниатюрный комплектный преобразователь. Он работает от сети переменного тока: входной — ~100-240 В, 50/60 Гц, 0,15 А; выходной — +5 В, 1 А.

Вес устройства — 124 г, размер — 123 х 63 х 11 мм.

Управление аппаратными средствами осуществляется с помощью программной оболочки MegaShell с виджетами и приложениями МегаФон, функционирующими в среде популярной операционной системы (ОС) Android.

Здесь необходимо отметить, что у пользователей имеется возможность обновить штатную версию ОС Android в настоящее время до Android 4.0.4. Для этого достаточно получить доступ в Интернет посредством Wi-Fi, а далее использовать встроенные штатные средства.

А еще следует напомнить, что в смартфоне МегаФон SP-A20i, созданном на основе платформы Medfield, используется сравнительно производительный (по рамкам современных смартфонов), энергоэффективный процессор Intel Atom Z2460, работающий с тактовой частотой ядра до 1,6 ГГц. Объем же оперативной памяти у данной модели смартфона составляет 1 Гбайт.

Все это в совокупности с другими компонентами платформы Medfield позволяет аппарату демонстрировать сравнительно высокую производительность, достаточную не только для обеспечения нормального функционирования встроенных средств, но даже и для воспроизведения сравнительно качественного видео.

Что же касается показателей производительности, то во время тестирования данный смартфон, хотя и не показал выдающихся результатов, продемонстрировал вполне достойные результаты:

• в AnTuTu Benchmark — 5262,
• в Smartbench 2012 — 3026.

В заключение следует добавить, что цена смартфона МегаФон SP-A20i стартовала с уровня почти в 18 тыс. рублей. Однако в дальнейшем она постепенно снижалась, и текущая цена, объявленная на сайте Мегафона, составляет в настоящее время уже 9990 рублей (в интернет-магазине). Это обеспечивает доступность данного устройства для широкого круга потенциальных пользователей.


>>    Часть 1


Евгений Рудометов


 >>    Часть 4


Смартфон МегаФон SP-A20i (МегаФон SP-A20i Mint), созданный на основе платформы Medfield, выполнен в пластиковом корпусе. Фронтальная и обратная стороны смартфона МегаФон SP-A20i представлены на рис. 5.

Рис. 5.  Фронтальная и обратная стороны смартфона МегаФон SP-A20i

Фронтальная поверхность корпуса смартфона МегаФон SP-A20i — глянцевая, черная;  обратная — матовая, также черная. Материал обратной стороны — софт-тач. Все используемые в конструкции данного изделия материалы приятны на ощупь.

При использовании смартфона он хорошо и устойчиво лежит в руке. Аппарат в целом не предназначен для разборки пользователем. Такое решение позволила минимизировать размеры устройства.

необходимо отметить, что неразборные конструкции смартфонов являются в последнее время стандартным решением, используемым в большинстве подобных изделий.

Как следует из информации, приведенной на этикетке, смартфон МегаФон SP-A20i сделан в Китае.

Изделие изготовлено по заказу ОАО МегаФон компанией Chi Mei Communication Systems, Inc. Производство, сборка и упаковка выполнена компанией Foxconn (Tian Jin) Precision Industry Co., Ltd.

Информация об этом нанесена непосредственно на обратную сторону корпуса смартфона МегаФон SP-A20i (рис. 6).

Рис. 6.  Информация о производителях смартфона МегаФон SP-A20i

Экран дисплея МегаФон SP-A20i, расположенный на фронтальной стороне смартфона, — TFT, емкостный, обладает хорошей чувствительностью, имеет сравнительно высокое разрешение и яркость. Он занимает почти всю фронтальную поверхность, что обеспечивает удобство использования.

Над экраном смартфона МегаФон SP-A20i расположен объектив фронтальной 1,3-мегапиксельной камеры, решетка динамика, а также датчик освещенности. Последний задействован в системе  автоматической регулировки яркости дисплея.

Под экраном дисплея МегаФон SP-A20i расположены сенсорные кнопки, обеспечивающие навигационные возможности:

• «назад»,
• «меню»,
• «домой»,
• «поиск».

На верхней грани корпуса данного смартфона размещены:

• кнопка включения устройства,
• отверстие для перезагрузки системы,
• разъем 3,5 мм для подключения наушников.

На левой грани корпуса МегаФон SP-A20i расположен порт MicroHDMI.

На правой грани корпуса данного смартфона размещены:

• клавиша для регулировки громкости,
• кнопка включения основной фотокамеры,
• слот для установки SIM-карты формата microSIM.

Описание смартфона МегаФон SP-A20i продолжено  в следующей части  данной статьи.


>>    Часть 6


Евгений Рудометов


 >>    Часть 3


Характеристики и особенности конструкции


Внешний вид смартфона МегаФон SP-A20i представлен на рис. 4, основные характеристики приведены в таблице 1. Они, кстати, в значительной степени совпадают с параметрами референсного варианта, разработанного компанией Intel.

Рис. 4.  Внешний вид смартфона МегаФон SP-A20i

Таблица 1. Основные параметры смартфона МегаФон SP-A20i

В следующей части  данной статьи приведены некоторые особенности конструкции смартфона МегаФон SP-A20i.


>>    Часть 5


Евгений Рудометов


 >>    Часть 2


Комплект смартфона


Комплект “атомного” смартфона МегаФон SP-A20i, созданного на основе платформы Medfield, упакован в картонную коробку черного цвета, которая от влияния окружающей среды дополнительно защищена пластиковой пленкой (рис. 2).

Рис. 2.  Комплект смартфона в пластиковой упаковке

Итак, комплект смартфона МегаФон SP-A20i состоит из следующих компонентов (рис. 3):

• Коробка,
• Смартфон МегаФон SP-A20i,
• Зарядное устройство,
• Кабель USB,
• Стереогарнитура,
• Краткая документация,
• Ключ извлечения карты microSIM.

Рис. 3.  Комплект смартфона МегаФон SP-A20i

Внешний вид и основные технические параметры смартфона МегаФон SP-A20i приведены  в следующей части  данной статьи.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1


Вычислительная часть платформы Medfield, ставшей основой смартфона МегаФон SP-A20i, построена по одноядерной схеме. Кстати, одноядерная конфигурация процессора была выбрана совсем неслучайно. Дело в том, что, как утверждают специалисты Intel, большинство приложений для современных смартфонов пока не умеет эффективно использовать возможности более одного вычислительного ядра. Именно поэтому наличие двух процессорных ядер, по их мнению, сегодня следует рассматривать скорее в качестве маркетингового хода, чем оправданную необходимость. Тем не менее, в ближайшей перспективе компанией Intel планируется массовый выпуск и многоядерных решений.

Остается добавить, что величина тактовой частоты встроенной процессорной части Medfield, а, следовательно, и уровень энергопотребления, зависят от характера решаемых задач, определяющих вычислительную нагрузку на всю компьютерную систему.

Кстати, общее энергопотребление платформы Medfield вполне конкурентно c SoC на архитектуре ARM.

Низкий уровень энергопотребления платформы Medfield достигается целым рядом специальных решений, в том числе и за счет реализации динамического изменения частоты ядра процессора в зависимости от загрузки. При этом изменение осуществляется в диапазоне от 100 МГц до 1,6 ГГц с шагом 100 МГц.

Самый низкий уровень энергопотребления — это режим простоя. В данном режиме ядро и L2 кэш-память отключены от шин питания, их состояние сохранено в оперативной памяти. Все это обеспечивает уровень потребления энергии близкий к нулевому.

Однако сложные задачи  в ряде случаев требует максимальной частоты для процессорного ядра. Это обеспечивается в турбо-режиме, который автоматически устанавливается при максимальной нагрузке. В этом режиме частота работы процессорного ядра достигает 1,6 ГГц и сопровождается максимальным энергопотреблением.

Поддержку в решении графических задач осуществляет графическое ядро PowerVR SGX540. Оно работает на частоте 400 МГц, поддерживает программные интерфейсы OpenVG/GL, позволяет формировать и выводить изображения высокого разрешении (до 1920×1080 — на внешний дисплей, 1280×1024 — на внутренний).

Встроенные видеокодек и видеодекодек поддерживают большое количество форматов.

Возможности видеоподсистемы расширяются благодаря наличию программируемого сигнального процессора, который, в частности, участвует в обработке изображений с видеокамер.

Типовой состав платформы Medfield представлен на рис. 1.

Рис. 1. Типовой состав платформы Medfield

Остается добавить, что большинство потенциальных возможностей платформы Medfield констркторам удалось реализовать не только в референсном устройстве, но и в серийном смартфоне МегаФон SP-A20i.

В следующей части  данной статьи описан комплект смартфона МегаФон SP-A20i.


>>    Часть 3


Евгений Рудометов


Рынок мобильных компьютеров продолжает свой стремительный рост, обгоняя и по темпам, а в течение нескольких лет  уже и по объему сектор настольных систем. Причем значительная часть мобильных вариантов приходится на смартфоны, чьи годовые продажи уже превысили уровень 700 млн.

Более того, как предсказывают многочисленные эксперты, уже в ближайшую пару лет этот показатель будет значительно перекрыт, т. к. продажи смартфонов составят более миллиарда штук. Это значительно больше, чем, например, совокупный объем выпуска и реализации настольных компьютеров и ноутбуков, включая нетбуки, ультрабуки и т. п.

Данное обстоятельство не прошло мимо внимания компании Intel, заинтересованной в расширении сферы своей деятельности и дальнейшем росте своего бизнеса. Как результат, реализуя свой многолетний опыт, накопленный в процессе выпуска энергоэффективных процессоров линейки Атом и реализованный в мобильных компьютерных устройствах, компания Intel в содружестве со своими многочисленными партнерами разработала и инициировала выпуск ряда моделей перспективных смартфонов.

Одна из таких моделей уже активно предлагается и на российском рынке компанией МегаФон, являющейся одним из крупнейших отечественных сотовых операторов. Эта компания совместно с Intel приняла участие в разработке и организации выпуска смартфона архитектуры x86.

Изделие получило наименование МегаФон SP-A20i. На рынке это изделие известно также и как МегаФон SP-A20i Mint, где Mint — производное от МегаФон и Intel.

Основой архитектуры указанного смартфона послужили энергоэффективная платформа Intel Medfield и популярная операционная система (ОС) Android.

Платформа Intel Medfield


Смартфон МегаФон SP-A20i работает на процессоре Intel Atom Z2460. Это процессор архитектуры x86 входит в состав платформы Intel Medfield. Он функционирует с частотой до 1,6 ГГц и обеспечивает двухпоточную обработку информации.

Здесь следует напомнить, что Medfield — это система на чипе (System-on-Chip, SoC). Она является следующей разработкой после Moorestown, которая по ряду субъективных и объективных причин не нашла широкого применения в массовых устройствах.

Все основные компоненты SoC Medfield (далее — Medfield) реализованы на едином полупроводниковом кристалле.

Необходимо отметить, что целесообразность разработки, выпуска и использования SoC обусловлена как удобством их использования, так и экономическими причинами.

Действительно, разработчикам мобильных устройств удобнее использовать небольшое количество чипов, цена которых имеет сравнительно небольшую цену. По крайней мере, она обычно существенно меньше совокупной стоимости компонентов, реализованных в виде отдельных микросхем.

В состав Medfield, в частности, входят следующие компоненты:

• одноядерный процессор Intel Atom Z2460 (архитектура — x86, техпроцесс — Intel High-k 32 нм, объем кэш-памяти второго уровня — 512 Кбайт, поддержка технологии двухпоточной обработки Hyper-Threading, кодовое наименование — Saltwell),
• оперативная память LP-DDR2 объемом до 2 Гбайт,
• графический ускоритель PowerVR SGX540,
• программируемый сигнальный процессор,
• видеокодер и видеодекодер,
• контроллер дисплея,
• блок шифрования,
• аудиоконтроллер,
• интерфейсы ввода/­вывода и др.

Некоторые дополнительные подробности архитектуры платформы Medfield, ставшей основой смартфона МегаФон SP-A20i приведены  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 7


Электронная книга (ридер) Treelogic Lecto выполнен в пластмассовом корпусе черного цвета. В оформлении лицевой стороны используется металлизированный пластик, а задняя сторона выполнена из прорезиненного пластика Soft touch.

Основными достоинствами ридера Treelogic Lecto являются:

• широкий набор поддерживаемых текстовых форматов,
• 6-дюймовый дисплей E-Ink,
• встроенный MP3-плеер,
• кнопочная система управления,
• длительное время работы,
• компактность.

Заряд встроенного аккумулятора восстанавливается либо через комплектный адаптер, либо через интерфейс USB от настольного или мобильного компьютера.

Управление устройством осуществляется с помощью кнопок, расположенных на передней панели устройства. Их функции определяются текущими режимами.

Для хранения книг, музыки и фотографий в комплекте ридера Treelogic Lecto предусмотрена карта памяти microSDHC объемом 4 Гбайт. Эта карта устанавливается в специальный разъем.

Для защиты ридера в комплекте прилагается чехол-подставка.

В заключение следует отметить, что электронная книга Treelogic Lecto обладает:

• компактными размерами,
• малым весом.

Ридер Treelogic Lecto предоставлен московским представительством компании Treelogic


>>    Часть 1


Евгений Рудометов


 >>    Часть 6


Основные параметры Treelogic Lecto

Внешний вид электронной книги (ридера) Treelogic Lecto приведен на рис. 8, а основные его параметры, объявленные компанией Treelogic, представлены в таблице 1.

Рис. 8.  Ридер Treelogic Lecto

Таблица 1. Основные параметры ридера Treelogic Lecto

В следующей части  данной статьи приведено краткое описание некоторых особенностей ридера Treelogic Lecto.


>>    Часть 8


Евгений Рудометов


 >>    Часть 5


Комплект Treelogic Lecto

В комплект электронной книги (ридера) Treelogic Lecto входят (рис. 7):

• картонная коробка,
• ридер  Treelogic  Lecto,
• защитный чехол для ридера,
• карта памяти microSDHC объемом 4 Гбайт,
• компактный card-reader для карт флэш-памяти формата microSDHC,
• зарядное устройство для зарядки ридера от сети переменного тока,
• миниатюрные наушники,
• USB-кабель,
• гарантийный талон.
• руководство по эксплуатации,

Рис. 7.  Комплект Treelogic Lecto

В следующей части  данной статьи приведено краткое описание основных параметров электронной книги Treelogic Lecto.


>>    Часть 7


Евгений Рудометов


 >>    Часть 4


Технология E-Ink

Рассматривая особенности внутренней архитектуры электронных книг (ридеров), необходимо еще раз напомнить, что используемые в этих устройствах дисплейные матрицы, созданные по технологии E-Ink, не требуют внутренней подсветки.

Связано это с там, что они рассчитаны на внешнее освещение, которое обеспечивают либо дневной свет, либо свет обычных электрических ламп.

В результате же отказа от внутренней подсветки, к слову сказать, необходимой для традиционных дисплеев с ЖК-матрицами, применяемых в мобильных компьютерах (КПК, планшетах, ноутбуках и т. п.), исчезает и потребность в использовании соответствующих элементов. Следствием этого является существенное упрощение схемотехники устройств.

Отсутствие же необходимости тратить энергию на внутреннюю подсветку обеспечивает еще и экономию значительного количества энергии встроенного аккумулятора. А это благотворно сказывается на времени автономной работы, достигающего нескольких дней в активном режиме.

Что же касается качества изображения на экранах E-Ink, то оно напоминает оттиски на традиционной бумаге. Именно поэтому такие экраны часто называют «электронной бумагой» или бумажными дисплеями.

Экран E-Ink представляет собой массив микрокапсул с прозрачной жидкостью, в которой свободно плавает двухцветная взвесь, состоящая из отрицательно заряженных черных и положительно заряженных белых частиц краски (рис. 6).

Управляя зарядами на подложке, как одни, так и другие частицы можно заставить всплыть к лицевой поверхности экрана или, наоборот, опуститься вниз.

Совокупности микрокапсул со всплывшими черными и белыми гранулами краски образуют черные и белые области, участвующие в формировании черно-белых изображений на дисплее E-Ink.

Важно, что при снятии приложенного напряжения гранулы краски остаются там же, где они и были установлены при формировании картинки.

Данное обстоятельство означает, что для удержания текущего изображения не приходится расходовать энергию автономного источника электропитания. Она тратится дисплеем этого типа только во время смены картинки.

Таким образом, экономится значительное количество энергии и существенно продлевается период работы устройства в автономном режиме.

Рис. 6.  Принцип работы дисплея E-Ink

В качестве примера электронной книги с дисплеем E-Ink можно привести модель Treelogic Lecto.

В следующей части  данной статьи приведено краткое описание комплекта электронной книги Treelogic Lecto, а в последующих частях — краткое описание параметров и некоторых особенностей данного устройства.


>>    Часть 6


Евгений Рудометов


 >>    Часть 3


Архитектура КПК и ридеров

Архитектура современных электронных книг (ридеров), построенных на основе энергоэкономичных процессоров архитектуры ARM (ARM-процессоров), унаследовала не только базовые элементы, но во многом и базовые схемотехнические решения, опробованные в многочисленных ARM-изделиях. В этом можно убедиться, если сравнить функциональные схемы, приведенные ниже.

На рис. 4 представлена упрощенная функциональная схема одного из вариантов КПК, разработанного и выпущенного на рынок несколько лет назад. Его базовым элементом стал популярный среди конструкторов мобильных компьютерных изделий процессор микроархитектуры ARM, разработанный компанией Intel и получивший наименование Intel PXA255. На основе этого ARM-процессора в свое время было выпущено сравнительно много моделей КПК и других компьютерных устройств.

Рис. 4.  Функциональная схема КПК

На рис. 5 представлена функциональная схема ридера, построенного на основе ARM-процессора Samsung S3C2440. Этот вариант процессора линейки Samsung S3C24xx  используется довольно часто в различных мультимедийных устройствах компактных форм-факторов. Среди таких устройств в большом количестве на IT-рынке представлены разные модели КПК, GPS-навигаторов, планшетов и электронных книг (ридеров).

Рис. 5.  Функциональная схема Ридера

Оценивая представленные решения, легко обнаружить наследие архитектуры наладонных компьютеров в структуре аппаратных средств электронных книг. При этом второй вариант выглядит существенно проще первого. Связано это не только с использованием более нового, а, следовательно, и более совершенного процессора, у которого выше уровень интеграции, но и благодаря меньшему числу требуемых функций у ридеров по сравнению с КПК.

Сходство решений, безусловно, имеется. Тем не менее, одно существенное отличие все-таки есть, и оно связано с наличием у значительного числа популярных электронных книг дисплеев E-Ink.

Здесь следует напомнить, что используемые в электронных ридерах дисплеи, созданные по технологии E-Ink, не требуют специальных элементов подсветки. В результате применяемые схемотехнические решения лишены соответствующих компонентов поддержки, что существенно упрощает схемотехнику изделий и экономит энергию встроенного аккумулятора.

Некоторые подробности перспективной технологии E-Ink, используемой в дисплеях энергоэкономичных моделей электронных книг, приведены  в следующей части  данной статьи.


>>    Часть 5
