Евгений Рудометов


 >>    Часть 1


Для оценки емкостных и скоростных параметров флэш-карты microSDXC 128GB (THN-M203K1280EA) в качестве тестовой системы был использован мини-ПК, созданный на основе комплекта Intel NUC7i7BNHX1. Основные компоненты системного блока этого мини ПК:

• Процессор — Intel Core i7-7567U (литография 14 нм, микроархитектура Kaby Lake, 2 физических ядра, работающих c 4 потоками на тактовой частоте от 3,5 ГГц до 4,0 ГГц, кэш 4 Мбайт, TDP 28 Вт),
• Материнская плата — Intel NUC7i7BNB,
• Графическая подсистема — встроенная в процессор графика Intel Iris Plus 650,
• Оперативная память — два модуля CT16G4SFD824A (Crucial 16GB DDR4-2400 SO-DIMM),
• Дисковая подсистема — Intel SSD 545s Series 256GB (системный накопитель),
• Блок питания — внешний компактный блок FSP065-10AABA (AC-DC: input — 100-240V/50-60Hz; output — 19V, 3.43A, 65W max),
• Операционная система — Microsoft Windows 10 Enterprise 64-bit.

При тестировании у флэш-карты microSDXC 128GB была сохранена файловая система exFAT. В качестве карт-ридера было использовано встроенное в мини-ПК устройство считывания флэш-карт форм-фактора microSD.

Результаты оценки емкостных параметров флэш-карты microSDXC 128GB, выполненной встроенными средствами операционной системы Microsoft Windows 10 Enterprise 64-bit, приведены на рис. 5.

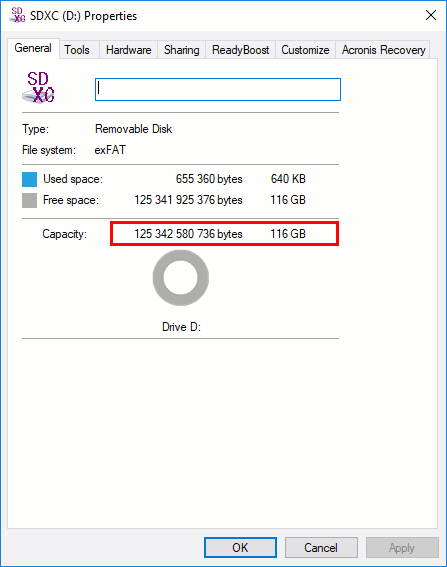

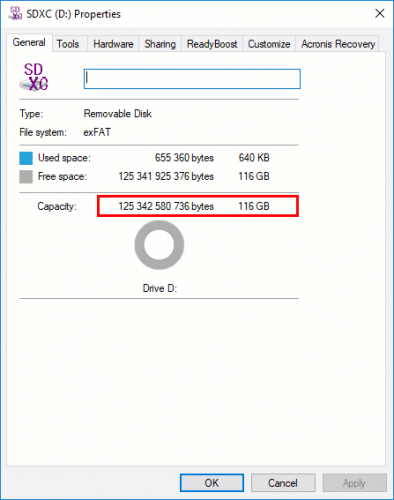

Рис. 5.  Оценка емкости microSDXC 128GB
            (кликнуть мышью для увеличения картинки)B

Скоростные возможности флэш-карты microSDXC 128GB, то они были оценены с помощью соответствующих тестовых программ. Полученные результаты приведены далее.

На рис. 6 представлена оценка скоростных параметров флэш-карты microSDXC 128GB, выполненная с помощью специальной тестовой программы CrystalDiskMark 5.2.0 х64.

На рис. 7 — оценки, полученные с помощью тестовой программы ATTO Disk Benchmark.

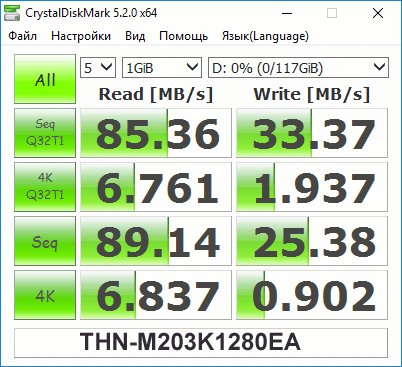

Рис. 6.  Оценка скоростных параметров microSDXC 128GB
программой CrystalDiskMark

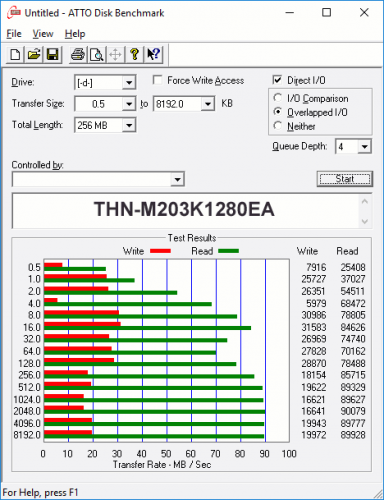

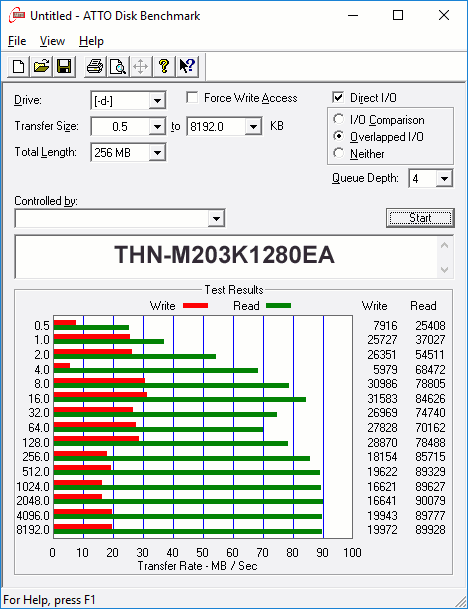

Рис. 7.  Оценка скоростных параметров microSDXC 128GB
программой ATTO Disk Benchmark
(кликнуть мышью для увеличения картинки)

Как следует из приведенных результатов, флэщ-карта microSDXC 128GB (THN-M203K1280EA) демонстрирует высокие скоростные параметры. Более того, оценки скоростных параметров в режиме записи существенно превышают нижний уровень, установленный для изделий десятого класса (Speed class 10). Скоростные параметры в режиме чтения оказались немного ниже также значения, объявленного производителем и приведенные на фирменном сайте и в таблице 1.

Оценивая результаты тестирования и перспективы последующей эксплуатации указанной карты флэш-памяти microSDXC, необходимо отметить, что реальные, наблюдаемые, скоростные параметры в значительной степени зависят не только от возможностей самих карт, но и от параметров внешних для них интерфейсных цепей карт-ридеров, компьютеров, смартфонов, плееров и других устройств. Учитывая все это, можно ожидать, что при использовании других аппаратно-программных средств карта microSDXC 128GB сможет показать еще более высокие скоростные параметры.

В заключение остается еще раз подчеркнуть, что как следует из полученных оценок, флэш-карта microSDXC 128GB (THN-M203K1280EA) обладает не только высокой емкостью, но и сравнительно высокими скоростными параметрами.

>>    Часть 1


Евгений Рудометов


Расширение информационного пространства подсистемы энергонезависимой памяти компьютерных устройств осуществляется с помощью внешних накопителей. Самыми миниатюрными и энергоэкономичными среди таких средств хранения программ и данных являются в настоящее время карты флэш-памяти (флэш-карты) форм-фактора microSD. Флэш-карты этого форм-фактора представлены на рынке компьютерной продукции изделиями стандартов microSD, microSDHC и microSDXC.

Карты флэш-памяти данного формата имеют размеры 15 x 11 x 1 мм. Они ориентированы на сверхкомпактные устройства, но могут использоваться и с устройствами, рассчитанными на полноразмерные варианты. Для этой цели в комплектах флэш-карт часто прилагаются соответствующие переходники, имеющие размеры 32 х 24 х 2,1 мм.

В качестве примера карточек флэш-памяти сверхкомпактного форм-фактора можно привести модели microSDХC (micro Secure Digital eXtended Capacity) от компании Toshiba. В линейке M203 эта компания выпустила флэш-карты формата microSD, емкость которых в настоящее время составляет: 16, 32, 64, 128 и 256 Гбайт. Одна из моделей этой линейки форм-фактора microSD и стандарта microSDXC UHS-I Speed Class 1, имеющая информационный объем 128 Гбайт и получившая наименование THN-M203K1280EA, была предоставлена для ознакомления и тестирования. Согласно маркировке на упаковке производитель гарантирует скорость записи не менее 10 Мбайт/с, а согласно заявленным спецификациям скорость чтения — до 100 Мбайт/с.

Комплект карты THN-M203K1280EA (далее — microSDXC 128GB), поддерживающей интерфейс шины данных UHS-I Speed Class 1 и имеющей информационную емкость 128 Гбайт, приведен на рис. 1. Указанный комплект упакован в герметичную пластиковую упаковку.

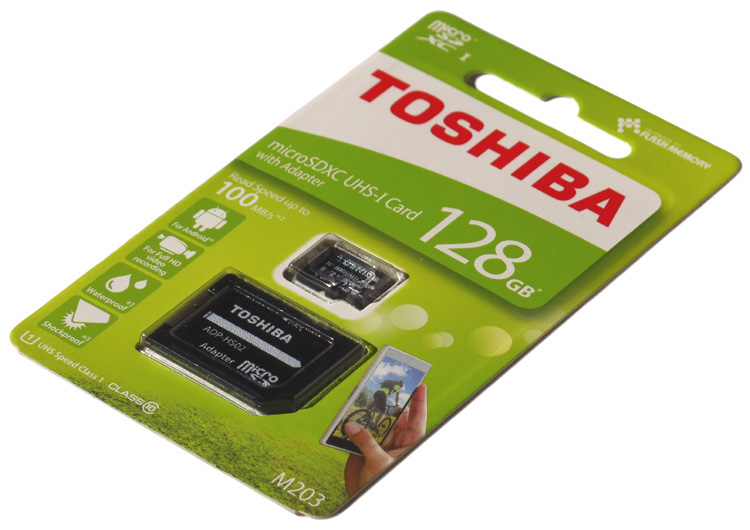

Рис. 1.  Комплект флэш-карты microSDXC 128GB в пластиковой упаковке
            (кликнуть мышью для увеличения картинки)

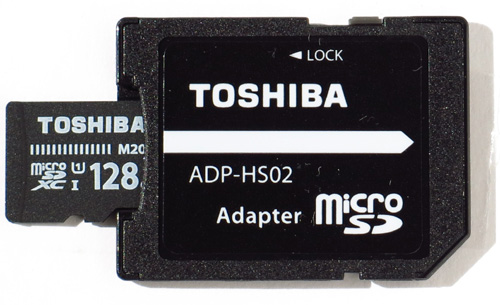

Внешний вид переходника и флэш-карты microSDXC 128GB приведен на рис. 2. Технические параметры, объявленные производителем, представлены в таблице 1.

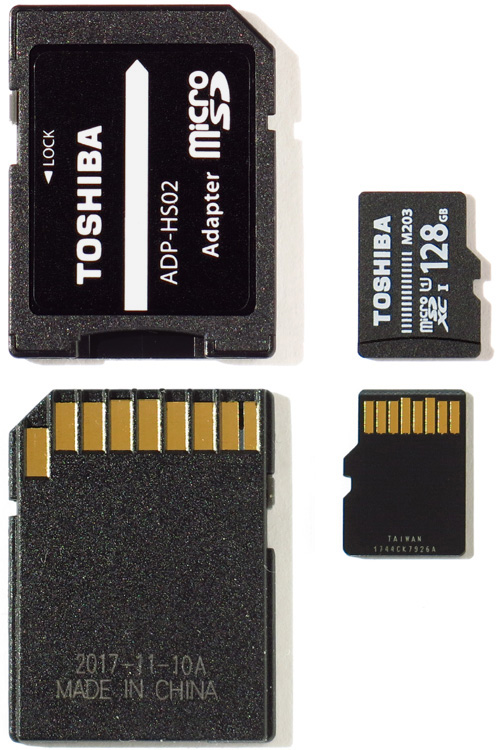

Рис. 2.  Флэш-карта microSDXC 128GB (справа)
             и переходник (слева)
            (кликнуть мышью для увеличения картинки)

Таблица 1.  Основные параметры флэш-карты
                     microSDCX 128GB

Гарантия производителя — 5 лет, о чем свидетельствует соответствующая отметка в правом верхнем углу на обратной стороне упаковки (рис. 3).

Рис. 3.  Гарантийные обязательства производителя

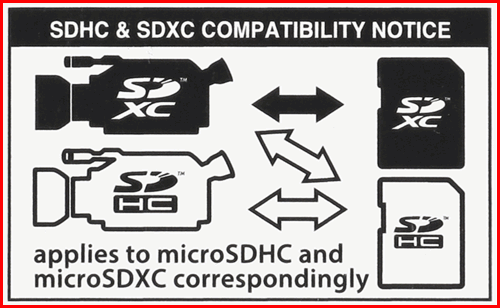

На рис. 4 представлена схема совместимости между устройствами и флэш-картами разных типов. Данную информацию целесообразно учитывать потенциальным пользователям флэш-карты microSDXC 128GB.

Рис. 4.  Совместимость устройств и флэш-карт

Прежде, чем переходить к тестированию флэш-карты microSDXC 128GB, необходимо еще раз напомнить, что карточки microSDHC и microSDXC, как и их более крупные собратья SDHC и SDXC, классифицируются по значениям скорости работы. Указанная карта относится к классу изделий, для которых гарантируется скорость записи не менее 10 Мбайт/с (по сравнению с операцией чтения операция записи осуществляется с существенно меньшей скоростью).

Что же касается реальных емкостных и скоростных возможностей флэш-карты microSDXC 128GB, то они были оценены в процессе тестирования данного изделия.

О результатах тестирования флэш-карты microSDXC 128GB (THN-M203K1280EA) —  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 2


На рис. 5 представлены оценки скоростных параметров флэш-карты SanDisk Ultra microSDHC UHS-I емкостью 32 Гбайт (SDSQUNC-032G), выполненные с помощью тестовой программы CrystalDiskMark 3.0.2 x64.

На рис. 6 — оценки, полученные с помощью тестовой программы ATTO Disk Benchmark v.2.47.

На рис. 7 — оценки, полученные с помощью тестовой программы AIDA64 v.3.20.2600.

На рис. 8 и рис. 9 — оценки, полученные с помощью тестовой программы HD Tune Pro 5.00.

Рис. 5.  Оценка скоростных параметров SDSQUNC-032G
программой CrystalDiskMark

Рис. 6.  Оценка скоростных параметров SDSQUNC-032G
программой ATTO Disk Benchmark

Рис. 7.  Оценка скоростных параметров SDSQUNC-032G
программой AIDA64 Disk Benchmark

Рис. 8.  Оценка скоростных параметров SDSQUNC-032G
программой HDD Tune Pro 5.00 (File Benchmark)

Рис. 9.  Оценка скоростных параметров SDSQUNC-032G
программой HDD Tune Pro 5.00 (Benchmark)

Как следует из результатов тестирования, карта флэш-памяти SanDisk Ultra microSDHC UHS-I емкостью 32 Гбайт (SDSQUNC-032G) действительно обладает высокими скоростными параметрами, особенно в операциях чтения. Оценивая эти параметры, целесообразно напомнить, что производитель предоставляет 10-летнюю гарантию, что свидетельствует о высокой надежности изделия компании SanDisk.

>>    Часть 1


Евгений Рудометов


 >>    Часть 1


Для оценки емкостных и скоростных параметров флэш-карты SanDisk Ultra microSDHC UHS-I емкостью 32 Гбайт (SDSQUNC-032G) в качестве тестового компьютера был использован высокопроизводительный ноутбук HP ENVY 17 2070NR.

В состав архитектуры данной модели 17-дюймового ноутбука входят следующие основные компоненты:

• Дисплей — 17,3-дюймовая ЖК-матрица TN-типа с разрешением 1920х1080@60Hz,
• Процессор — Intel Core i7-2630QM (микроархитектура Sandy Bridge, 4 физических ядра, обрабатывающих 8 потоков при тактовой частоте, изменяющейся в диапазоне от 2,0 ГГц до 2,9 ГГц, 6 Мбайт кэш-памяти L3, 45 Вт TDP),
• Материнская плата — HP 159B с южным мостом HM67,
• Графическая подсистема — встроенная в процессор графика Intel HD Graphics 3000 с рабочей частотой, изменяющейся в диапазоне от 650 МГц до 1,1 ГГц, и видеокарта AMD Radeon HD 6850M, выполненная на дискретных элементах,
• Оперативная память — два модуля SO-DIMM DDR3-1600 SDRAM с общим объемом 16 Гбайт (8 Гбайт + 8 Гбайт — после модернизации подсистемы оперативной памяти ноутбука),
• Дисковая подсистема — два накопителя SSD (240 Гбайт + 480 Гбайт — после очередной модернизации ноутбука),
• Оптический дисковод — HP DVDWBD TS-TB23L,
• Операционная система — Microsoft Windows 7 Home Premium 64-bit SP1.

В качестве карт-ридера было использовано устройство FCR HS3. Это устройство с интерфейсом USB 3.0 поддерживает широкий спектр карт флэш-памяти, включая полноразмерные SD / SDHC / SDXC и сверхкомпактные microSD / microSDHC / microSDXC.

Тестирование флэш-карты SDSQUNC-032G осуществлялось по принципу «As is», то есть без выполнения предварительного (дополнительного) форматирования, оставив без изменения установленные заводские настройки.

Подключение карт-ридера FCR HS3 с флэш-картой SDSQUNC-032G к порту USB 3.0 ноутбука HP ENVY 17 2070nr не вызвала каких-либо проблем.

Результаты оценки емкостных параметров флэш-карты SDSQUNC-032G, выполненной встроенными средствами операционной системы Microsoft Windows 7 Home Premium 64-bit SP1, приведены на рис. 4.

Рис. 4.  Оценка емкости SDSQUNC-032G

Необходимо отметить, что, как следует из приведенного скриншота, средства ОС Windows 7 Home Premium традиционно дают два значения. Первая — емкость, выраженная в традиционных гигабайтах, что подразумевает использование коэффициента 1024 (2 в степени 10). Это означает, что 1 Гбайт = 1024 Мбайт, 1 Мбайт = 1024 Кбайт, 1 Кбайт = 1024 байт. Второе же значение — это просто емкость в байтах, как это принято у производителей накопителей. В данном случае эта величина  составляет 30 895 767 552 байт, ну а в единицах, привязанных к двоичным значениям, — 28,7 Гбайт.

Как следует из приведенных результатов, емкость немного не дотягивает до объявленного значения, которое должно составлять 32 000 000 000 байт. Однако разница между объявленным и реальным значением — небольшая. Она составляет всего около четырех процентов. Однако вполне возможно, что кто-то и не согласится с таким заключением.

Что же касается скоростных возможностей флэш-карты SDSQUNC-032G, то они были оценены с помощью соответствующих тестовых программ. Полученные результаты приведены далее.

Итак, об оценке скоростных параметров флэш-карты SDSQUNC-032G —  в следующей части  данной статьи.


>>    Часть 3


Евгений Рудометов


Для энергонезависимого хранения информации в ультрамобильных устройствах  используются карты флэш-памяти форм-фактора microSD (карты microSDHC и microSDXC идентичны по размерам стандартным картам microSD).

Одним из крупнейших и известных производителей карт флэш-памяти является компания SanDisk, выпускающая карты для разных областей и условий использования. Для планшетов и смартфонов с OC Android компания SanDisk предлагает флэш-карты Ultra microSD UHS-I. Эти карты, представленные в настоящее время моделями 16, 32, 64 и 128 Гбайт, имеют водонепроницаемую, ударостойкую и виброустойчивую конструкцию, защищены от рентгеновского излучения и от экстремальных температур, способны выдержать  неблагоприятные условия хранения и эксплуатации.

В качестве примера данной линейки ниже будет рассмотрена модель Ultra microSDHC UHS-I U3 емкостью 32 Гбайт, которая по каталогу изделий SanDisk обозначена как SDSQUNC-032G-CN6MA (далее — SDSQUNC-032G). Внешний вид комплекта этой флэш-карты, упакованного в герметичную пластиковую упаковку, представлен на рис. 1.

Рис. 1.  Комплект флэш-карты SDSQUNC-032G в пластиковой упаковке

Компоненты комплекта флэш-карты SanDisk Ultra microSDHC UHS-I емкостью 32 Гбайт (SDSQUNC-032G), представленные переходником (SD-адаптером) и флэш-картой microSDHC, приведены на рис. 2. Технические параметры — в таблице 1.

Рис. 2.   Флэш-карта SDSQUNC-032G (справа)
              и SD-адаптер (слева)

Таблица 1.   Основные параметры  флэш-карты
                     SanDisk SDSQUNC-032G

На рис. 3 приведены некоторые особенности изделия, нанесенные на обратную сторону упаковки. Остается напомнить, что комплектный SD-адаптер обеспечивает возможность использовать карту в устройствах, рассчитанных на полноразмерные модели форм-фактора SD/SDHC/SDXC. А еще изделие имеет 10-летнюю гарантию, о чем свидетельствует соответствующая отметка.

Рис. 3.  Характеристики, расположенные на обратной стороне упаковки

О результатах тестирования флэш-карты SDSQUNC-032G —  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 3


На рис. 6 представлены оценки скоростных параметров флэш-карты microSD Action Camera UHS-I U3 емкостью 16 Гбайт (SDCAC/16GB), выполненные с помощью тестовой программы CrystalDiskMark 3.0.2 x64.

На рис. 7 — оценки, полученные с помощью тестовой программы ATTO Disk Benchmark v.2.47.

На рис. 8 — оценки, полученные с помощью тестовой программы AIDA64 v.3.20.2600.

На рис. 9 и рис. 10 — оценки, полученные с помощью тестовой программы HD Tune Pro 5.00.

Рис. 6.  Оценка скоростных параметров SDCAC/16GB
программой CrystalDiskMark

Рис. 7.  Оценка скоростных параметров SDCAC/16GB
программой ATTO Disk Benchmark

Рис. 8.  Оценка скоростных параметров SDCAC/16GB
программой AIDA64 Disk Benchmark

Рис. 9.  Оценка скоростных параметров SDCAC/16GB
программой HDD Tune Pro 5.00 (File Benchmark)

Рис. 10.  Оценка скоростных параметров SDCAC/16GB
программой HDD Tune Pro 5.00 (Benchmark)

Как следует из результатов тестирования, карта флэш-памяти microSD Action Camera UHS-I U3 емкостью 16 Гбайт (SDCAC/16GB) действительно обладает очень высокими скоростными параметрами. Оценивая эти параметры, целесообразно сравнить их с параметрами ранее рассмотренных аналогичных изделий, например, microSDHC 32GB Class 10 UHS-I (SDC10/32GB), microSDXC 128GB Class 10 UHS-I (SDCX10/128GB). А еще необходимо отметить, что производитель настолько уверен в надежности и длительном сроке беспроблемной эксплуатации флэш-карты microSD Action Camera UHS-I U3 емкостью 16 Гбайт (SDCAC/16GB), что предоставляет пожизненную гарантию, впрочем, как и для многих изделий компании Kingston.

>>    Часть 1


Евгений Рудометов


 >>    Часть 2


Для оценки емкостных и скоростных параметров флэш-карты microSD Action Camera UHS-I U3 емкостью 16 Гбайт (SDCAC/16GB) в качестве тестового компьютера был использован высокопроизводительный ноутбук HP ENVY 17 2070NR.

В состав архитектуры данной модели 17-дюймового ноутбука входят следующие основные компоненты:

• Дисплей — 17,3-дюймовая ЖК-матрица TN-типа с разрешением 1920х1080@60Hz,
• Процессор — Intel Core i7-2630QM (микроархитектура Sandy Bridge, 4 физических ядра, обрабатывающих 8 потоков при тактовой частоте, изменяющейся в диапазоне от 2,0 ГГц до 2,9 ГГц, 6 Мбайт кэш-памяти L3, 45 Вт TDP),
• Материнская плата — HP 159B с южным мостом HM67,
• Графическая подсистема — встроенная в процессор графика Intel HD Graphics 3000 с рабочей частотой, изменяющейся в диапазоне от 650 МГц до 1,1 ГГц, и видеокарта AMD Radeon HD 6850M, выполненная на дискретных элементах,
• Оперативная память — два модуля SO-DIMM DDR3-1600 SDRAM с общим объемом 16 Гбайт (8 Гбайт + 8 Гбайт — после модернизации подсистемы оперативной памяти ноутбука),
• Дисковая подсистема — два накопителя SSD (240 Гбайт + 480 Гбайт — после очередной модернизации ноутбука),
• Оптический дисковод — HP DVDWBD TS-TB23L,
• Операционная система — Microsoft Windows 7 Home Premium 64-bit SP1.

В качестве карт-ридера было использовано устройство Kingston FCR HS3. Это устройство с интерфейсом USB 3.0 поддерживает широкий спектр карт флэш-памяти, включая полноразмерные SD / SDHC / SDXC и сверхкомпактные microSD / microSDHC / microSDXC.

Учитывая, что предоставленный для обзора комплект был уже вскрыт и на карте сохранились следы тестирования,  флэш-карта SDCAC/16GB была подвергнута операции форматирования. При этом форматирование осуществлялось согласно рекомендациям производителя, приведенным на фирменном сайте в разделе “Часто задаваемые вопросы”. По утверждению производителя это обеспечит (вернет) карте высокие скоростные параметры. И как и было замыслено изначально, у флэш-карты SDCAC/16GB была сохранена файловая система FAT32.

Подключение карт-ридера Kingston FCR HS3 с картой SDCAC/16GB к порту USB 3.0 ноутбука HP ENVY 17 2070nr не вызвала каких-либо проблем. Результаты оценки емкостных параметров флэш-карты SDCAC/16GB, выполненной встроенными средствами операционной системы Microsoft Windows 7 Home Premium 64-bit SP1, приведены на рис. 5.

Рис. 5.  Оценка емкости SDCAC/16GB

Необходимо отметить, что, как следует из приведенного скриншота, средства ОС Windows 7 Home Premium традиционно дают два значения. Первая — емкость, выраженная в традиционных гигабайтах, что подразумевает использование коэффициента 1024 (2 в степени 10). Это означает, что 1 Гбайт = 1024 Мбайт, 1 Мбайт = 1024 Кбайт, 1 Кбайт = 1024 байт. Второе же значение — это просто емкость в байтах, как это принято у производителей накопителей. В данном случае эта величина составляет 15 710 093 312 байт.

Как следует из приведенных результатов, емкость немного не дотягивает до объявленного значения, составляющего 16 000 000 000 байт. Однако разница-то между объявленным и реальным значениями — небольшая, и она составляет всего около двух процентов.

Что же касается скоростных возможностей флэш-карты SDCAC/16GB, то они были оценены с помощью соответствующих тестовых программ. Полученные результаты приведены далее.

Итак, об оценке скоростных параметров флэш-карты SDCAC/16GB —  в следующей части  данной статьи.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1


Компоненты комплекта флэш-карты microSD Action Camera UHS-I U3 емкостью 16 Гбайт (SDCAC/16GB), представленные переходником (SD-алаптером) и флэш-картой microSDHC, приведены на рис. 2. Технические параметры SDCAC/16GB — в таблице 1.

Рис. 2.   Флэш-карта SDCAC/16GB (справа)
              и переходник (слева)


Таблица 1.   Основные параметры  флэш-карты
                     Kingston SDCAC/16GB

Прежде, чем переходить к тестированию, следует коснуться некоторых особенностей комплекта и флэш-карты.

На рис. 3 приведена этикетка изделия, расположенная на обратной стороне пластиковой упаковки. Там же приведена схема совместимости между мобильными устройствами и флэш-картами разных типов, выполненных в форм-факторе microSD. Остается напомнить, что комплектный SD-адаптер обеспечивает возможность использовать карту в устройствах, рассчитанных на полноразмерные модели форм-фактора SD/SDHC/SDXC. А еще SDCAC/16GB, как и многие изделия Kingston, имеет бесплатную техническую поддержку, а также пожизненную гарантию, о чем свидетельствует соответствующая отметка в правом нижнем углу лицевой стороны упаковки (рис. 1).

Рис. 3.  Этикетка, расположенная на упаковке

Рис. 4.  Совместимость устройств и флэш-карт

О результатах тестирования флэш-карты SDCAC/16GB —  в следующей части  данной статьи.


>>    Часть 3


Евгений Рудометов


Для энергонезависимого хранения информации в ультрамобильных устройствах часто используются карты флэш-памяти форм-фактора microSD (карты microSDHC и microSDXC идентичны по размерам стандартным картам microSD). Хотя карты флэш-памяти данного формата имеют одинаковый размер, они могут отличаться  информационной емкостью, используемыми файловыми системами и скоростными параметрами.

Для карт microSD и microSDHC емкостью от 4 до 32 Гбайт используется файловая система FAT32, для карт microSDXC с емкостью от 64 Гбайт — exFAT. Для всех карт может использоваться и файловая система NTFS, однако производители не рекомендуют это.

Что же касается скоростных характеристик, то SD Card Association определяет скорости карт двумя терминами: Speed Class и UHS Speed Class. Speed Class — это число, определяющее скорость карты памяти. В настоящее время принято четыре группы, которые разделяют модели флэш-карт по скорости записи (по сравнению с операцией чтения операция записи осуществляется с существенно меньшей скоростью): Class 2 означает 2 Мбайт/с, Class 4 — 4 Мбайт/с, Class 6 — 6 Мбайт/с, 10 — 10 Мбайт/с.

Ultra High Speed (UHS) определяет минимальные скорости записи для установки различий между картами памяти: UHS-I Speed Class 1 (U1) имеет минимальную скорость записи 10 Мбайт/с, а UHS-I Speed Class 3 (U3) — 30 Мбайт/с.

Одним из крупнейших и известных производителей карт флэш-памяти является компания Kingson, выпускающая карты для разных областей и условий использования. Среди семейства сверхкомпактных вариантов флэш-памяти эта компания выпустила модели microSD, ориентированные на экшн-камеры и дроны. Данная линейка получила наименование microSD Action Camera UHS-I U3.

Карты флэш-памяти microSD Action Camera UHS-I U3 (Ultra High-Speed Bus, Speed Class 3) компании Kingston обеспечивают высокие скорости чтения и записи. Присвоенный класс позволяет эти карты позиционировать для видео 4K, Full HD (1080p) и съемки серий фотографий в движении.

Эти карты, представленные моделями 16, 32 и 64 Гбайт, имеют размер, который поддерживается большинством экшн-камер, камер GoPro и дронов. Они имеют водонепроницаемую, ударостойкую и виброустойчивую конструкцию, защищены от рентгеновского излучения и от экстремальных температур, способны выдержать  неблагоприятные условия хранения и эксплуатации.

В качестве примера данной линейки ниже будет рассмотрена модель microSD Action Camera UHS-I U3 емкостью 16 Гбайт, которая по каталогу изделий Kingston обозначена как SDCAC/16GB. Внешний вид комплекта SDCAC/16GB, упакованного в герметичную пластиковую упаковку, представлен на рис. 1.

Рис. 1.  Комплект флэш-карты SDCAC/16GB в пластиковой упаковке

О параметрах и особенностях флэш-карты SDCAC/16GB —  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 4


Итак, как следует из приведенных результатов, microSDXC 128GB Class 10 UHS-I (SDCX10/128GB) демонстрирует очень высокие скоростные параметры. Более того, оценки скоростных параметров в режиме записи существенно превышают нижний уровень, установленный для изделий десятого класса (Class 10). Скоростные параметры в режиме чтения также превышают значения, объявленные производителем и приведенные на фирменном сайте и в таблице 1.

Оценивая результаты тестирования и перспективы последующей эксплуатации указанной карты флэш-памяти microSDXC, необходимо отметить, что реальные, наблюдаемые, скоростные параметры в значительной степени зависят не только от возможностей самих карт, но и от параметров внешних для них интерфейсных цепей карт-ридеров, компьютеров, смартфонов, плееров и других подобных устройств. Учитывая все это, можно ожидать, что при использовании других аппаратно-программных средств карта SDCX10/128GB сможет показать еще более высокие скоростные параметры.

Что же касается оценок, представленных на рис. 8, то нулевые значения связаны с особенностями работы соответствующего теста пакета CrystalDiskMark 3.0.2 x64 с флэш-картой с файловой системой exFAT. Как результат, в режиме Write раздела 4K QD32 тестовая система упорно зависала. Интересно, что при файловой системе NTFS этот негативный эффект в 4K QD32 уже не наблюдался. Кстати, результаты оценки скоростных параметров флэш-карты SDCX10/128GB во всех тестах при использовании NTFS в целом соответствовали варианту с exFAT.

В заключение остается еще раз подчеркнуть, что как следует из полученных оценок, флэш-карта microSDXC 128GB Class 10 UHS-I (SDCX10/128GB) обладает не только высокой емкостью, но и сравнительно высокими скоростными параметрами. А еще производитель настолько уверен в надежности и длительном сроке беспроблемной эксплуатации своего изделия, что предоставляет пожизненную гарантию.

>>    Часть 1


Евгений Рудометов


 >>    Часть 3


На рис. 7 представлена оценка скоростных параметров флэш-карты microSDXC 128GB Class 10 UHS-I (SDCX10/128GB), выполненная с помощью специальной тестовой программы CrystalDiskMark 302.

На рис. 8 — оценки, полученные с помощью тестовой программы ATTO Disk Benchmark.

На рис. 9 и рис. 10 — оценки, полученные с помощью тестовой программы HD Tune Pro.

Рис. 7.  Оценка скоростных параметров SDCX10/128GB
программой CrystalDiskMark

Рис. 8.  Оценка скоростных параметров SDCX10/128GB
программой ATTO Disk Benchmark

Рис. 9.  Оценка скоростных параметров SDCX10/128GB
программой HDD Tune Pro 5.00 (File Benchmark)

Рис. 10.  Оценка скоростных параметров SDCX10/128GB
программой HDD Tune Pro 5.00 (Benchmark)

Анализ результатов и выводы представлены  в следующей части данной статьи.


>>    Часть 5


Евгений Рудометов


 >>    Часть 2


Для оценки емкостных и скоростных параметров флэш-карты microSDXC 128GB Class 10 UHS-I (SDCX10/128GB) в качестве тестового компьютера был использован высокопроизводительный ноутбук HP ENVY 17 2070NR. Данный компьютер является представителем топовой линейки ноутбуков HP. В состав архитектуры данной модели входят следующие основные компоненты:

• Дисплей — 17,3-дюймовая ЖК-матрица TN-типа с разрешением 1920х1080@60Hz,
• Процессор — Intel Core i7-2630QM (микроархитектура Sandy Bridge, 4 физических ядра, обрабатывающих 8 потоков при тактовой частоте, изменяющейся в диапазоне от 2,0 ГГц до 2,9 ГГц, 6 Мбайт кэш-памяти L3, 45 Вт TDP),
• Материнская плата — HP 159B с южным мостом HM67,
• Графическая подсистема — встроенная в процессор графика Intel HD Graphics 3000 с рабочей частотой, изменяющейся в диапазоне от 650 МГц до 1,1 ГГц, и видеокарта AMD Radeon HD 6850M, выполненная на дискретных элементах,
• Оперативная память — два модуля SO-DIMM DDR3-1600 SDRAM с общим объемом 16 Гбайт (8 Гбайт + 8 Гбайт — после модернизации подсистемы оперативной памяти ноутбука),
• Дисковая подсистема — два накопителя SSD (240 Гбайт + 480 Гбайт — после очередной модернизации ноутбука),
• Оптический дисковод — HP DVDWBD TS-TB23L,
• Операционная система — Microsoft Windows 7 Home Premium 64-bit SP1.

При тестировании у флэш-карты SDCX10/128GB была сохранена файловая система exFAT. В качестве карт-ридера было использовано устройство Kingston FCR HS3. Это устройство с интерфейсом USB 3.0 поддерживает широкий спектр флэш-карт, включая полноразмерные SDXC и microSDXC. Подключение карт-ридера Kingston FCR HS3 с картой SDCX10/128GB к порту USB 3.0 ноутбука HP ENVY 17 2070nr не вызвала каких-либо проблем.

Результаты оценки емкостных параметров флэш-карты SDCX10/128GB, выполненной встроенными средствами операционной системы Microsoft Windows 7 Home Premium 64-bit SP1, приведены на рис. 6.

Рис. 6.  Оценка емкости SDCX10/128GB

Необходимо отметить, что, как следует из приведенного скриншота, средства ОС Windows 7 Home Premium традиционно дают два значения. При этом 118 Гбайт — емкость, выраженная в традиционных гигабайтах, что подразумевает использование коэффициента 1024 (2 в степени 10). Это означает, что 1 Гбайт = 1024 Мбайт, 1 Мбайт = 1024 Кбайт, 1 Кбайт = 1024 байт. Второе же значение — это просто емкость в байтах, как это принято у производителей накопителей. Правда, в байтах можно было ожидать 128 млрд. байт, а не 126,9 млрд. байт. Однако разница не является значительной, так составляет всего около одного процента от объявленного в наименовании флэш-карты значения. Кроме того, производитель в технической документации на своем фирменном сайте специально предупреждает, что «Часть указанного объёма флеш-памяти используется для форматирования и других функций и поэтому не доступна для хранения данных. Вследствие этого фактическая доступная для хранения данных емкость меньше указанной».

Что же касается скоростных возможностей флэш-карты SDCX10/128GB, то они были оценены с помощью соответствующих тестовых программ. Полученные результаты приведены далее.

Итак, об оценке скоростных параметров флэш-карты microSDXC 128GB Class 10 UHS-I (SDCX10/128GB) —  в следующей части  данной статьи.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1


Компоненты комплекта флэш-карты microSDХC 128GB Class 10 UHS-I (SDCX10/128GB) без пластиковой упаковки приведены на рис. 2. Этот комплект, как это отмечалось выше, состоит из флэш-карты microSDХC и соответствующего переходника, с помощью которого данная карта может быть установлена в полноразмерный слот.

Технические параметры флэш-карты SDCX10/128GB, объявленные производителем, представлены в таблице 1.

Рис. 2.  Флэш-карта microSDXC (справа)
             и переходник (слева)

Таблица 1.    Основные параметры флэш-карты
                      Kingston SDCX10/128GB

На рис. 3 приведена этикетка, расположенная на обратной стороне упаковки (рис. 1).

Рис. 3.  Этикетка на упаковке комплекта

Карта флэш-памяти рассчитана на использование в экстремальных условиях. Протестирована на водонепроницаемость: допустимо погружение в воду на срок до 30 минут, на глубину до 1 м. Устойчива к экстремальным температурам: выдерживает температуры от -25 °C до 85 °C. Обладает ударостойкостью и виброустойчивостью: стандартная военная методика тестирования MIL-STD-883H, METHOD 2002.5. Карта устойчива к рентгеновскому излучению: сертификация ISO 7816-1 для защиты от 0,1 Гр рентгеновского излучения с обеих сторон карты памяти. Все это придает уверенность пользователям, что их фотографии, видео и другие важные файлы будут надежно сохранены даже в самых экстремальных условиях.

Остается добавить, что все карты памяти Kingston имеют бесплатную техническую поддержку, а также пожизненную гарантию, о чем свидетельствует соответствующая отметка в правом нижнем углу лицевой стороны упаковки (рис. 1 и рис. 4).

Рис. 4.  Гарантийные обязательства производителя

На рис. 5 представлена схема совместимости между мобильными устройствами и флэш-картами разных типов, выполненных в форм-факторе microSD. Данную информацию необходимо учитывать потенциальным пользователям SDCX10/128GB.

Рис. 5.  Совместимость устройств и флэш-карт

Прежде, чем переходить к тестированию SDCX10/128GB, необходимо еще раз напомнить, что карточки microSDHC и microSDXC, как и их более крупные собратья SDHC и SDXC, классифицируются по значениям скорости работы. Указанная карта относится к классу изделий, для которых гарантируется скорость записи не менее 10 Мбайт/с (по сравнению с операцией чтения операция записи осуществляется с существенно меньшей скоростью).

Что же касается реальных емкостных и скоростных возможностей флэш-карты SDCX10/128GB, то они были оценены в процессе тестирования данного изделия.

О результатах тестирования флэш-карты microSDXC 128GB Class 10 UHS-I (SDCX10/128GB) —  в следующей части  данной статьи.


>>    Часть 3


Евгений Рудометов


Расширение информационного пространства подсистемы энергонезависимой памяти компьютерных устройств осуществляется с помощью внешних накопителей. Самыми миниатюрными и энергоэкономичными среди таких средств хранения программ и данных являются в настоящее время карты флэш-памяти (флэш-карты) форм-фактора microSD. Флэш-карты этого форм-фактора представлены на рынке компьютерной продукции изделиями стандартов microSD, microSDHC и microSDXC.

Карты флэш-памяти данного формата имеют размеры 15 x 11 x 1 мм. Они ориентированы на сверхкомпактные мобильные устройства, но могут использоваться и с устройствами, рассчитанными на полноразмерные варианты. Для этой цели в комплектах флэш-карт часто прилагаются соответствующие переходники, имеющие размеры 32 х 24 х 2,1 мм. Эти переходники обеспечивают конструктивную совместимость микрокарт с форм-фактором полноразмерных карточек SD/SDHC/SDXC. В дополнение к этому, указанные переходники обеспечивают еще и пассивную перекоммутацию сигналов, что обеспечивает еще и соответствующую электрическую совместимость.

В качестве примера карточек флэш-памяти сверхкомпактного форм-фактора можно привести модели microSDХC (micro Secure Digital eXtended Capacity) от компании Kingston. Сравнительно недавно эта компания представила рынку модель microSDХC 128GB Class 10 UHS-I. Комплект и сама карта обозначены как SDCХ10/128GB.

Оценивая символы маркировки данной карты, следует  напомнить, что SD Card Association определяет скорости карт двумя способами: Speed Class и UHS Speed Class. При этом параметр Speed Class — это число, определяющее скоростные возможности  карты флэш-памяти через гарантированное число передаваемых мегабайт в секунду в режимах чтения и записи. Так, например, число 10 означает, что производитель гарантирует скорость чтения/записи не менее 10 Мбайт/с. UHS (Ultra High Speed) использует минимальные скорости записи для установки различий между картами памяти. Например, UHS-I Speed Class 1 имеет минимальную скорость записи 10 Мбайт/с, что часто обозначается как UHS-I (U1).

Остается добавить, что указанная флэш-карта microSDХC 128GB Class 10 UHS-I (далее SDCХ10/128GB) обеспечивает повышение скорости и увеличение объема памяти смартфонов, планшетов, камер и других портативных устройств. Используемая в изделии технология UHS-I (Ultra High Speed Class 1) обеспечивает более высокую скорость интерфейса шины для оптимизации воспроизведения и передачи файлов. Согласно объявленному классу, данная флэш-карта промаркирована как изделие десятого класса. Это означает, что скорость передачи данных гарантируется производителем на уровне не менее 10 Мбайт/с.

Производитель рекомендует использовать карту SDCХ10/128GB для фотографий и видео в формате HD.

Комплект карты SDCХ10/128GB, поддерживающей интерфейс шины данных UHS-I Speed Class 1 и имеющей информационную емкость 128 Гбайт, приведен на рис. 1. Указанный комплект упакован в герметичную пластиковую упаковку.

Рис. 1.  Комплект флэш-карты SDCX10/128GB в пластиковой упаковке

О параметрах и особенностях флэш-карты microSDХC 128GB Class 10 UHS-I (SDCX10/128GB) —  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 2


Итак, как следует из приведенных результатов, флэш-карта Mirex microSDXC 64 Гбайт демонстрирует очень высокие скоростные параметры, хотя и несколько ниже объявленных производителем значений, приведенных на фирменном сайте и в таблице 1. Оценивая результаты тестирования и перспективы последующей эксплуатации указанной карты флэш-памяти microSDXC, необходимо отметить, что реальные, наблюдаемые, скоростные параметры в значительной степени зависят не только от возможностей самих карт, но и от параметров внешних для них интерфейсных цепей карт-ридеров, компьютеров, смартфонов, плееров и т. п. Учитывая это, можно ожидать, что при использовании других аппаратно-программных средствах флэш-карта Mirex microSDXC 64 Гбайт сможет показать более высокие скоростные параметры. Что же касается оценок, представленых выше, то на рис. 4 нулевые значения связаны с особенностями работы соответствующего теста в пакете CrystalDiskMark 3.0.2 x64 с флэш-картой с exFAT, в результате чего в режиме Write раздела 4K QD32 тестовая система зависала. При файловой системе NTFS этот эффект в 4K QD32 не наблюдался: Read — 3.784, Write — 0.962. Кстати, результаты оценки скоростных параметров карты Mirex microSDXC 64 Гбайт во всех тестах при использовании NTFS в целом соответствовали варианту с exFAT.

В заключение остается еще раз подчеркнуть, что как следует из полученных оценок, карта Mirex microSDXC 64 Гбайт обладает не только высокой емкостью, но и сравнительно высокими скоростными параметрами.

>>    Часть 1


Евгений Рудометов


 >>    Часть 1


Для оценки емкостных и скоростных возможностей карты Mirex microSDXC 64 Гбайт в качестве тестового компьютера был использован мощный ноутбук HP ENVY 17 2070nr, который является представителем топовой линейки ноутбуков HP. В состав архитектуры данной модели входят следующие основные компоненты:

• Дисплей — 17,3-дюймовая ЖК-матрица TN-типа с разрешением 1920х1080@60Hz,
• Процессор — Intel Core i7-2630QM (микроархитектура Sandy Bridge, 4 физических ядра, обрабатывающих 8 потоков при тактовой частоте, изменяющейся в диапазоне от 2,0 ГГц до 2,9 ГГц, 6 Мбайт кэш-памяти L3, 45 Вт TDP),
• Материнская плата — HP 159B с южным мостом HM67,
• Графическая подсистема — встроенная в процессор графика  Intel HD Graphics 3000 с рабочей частотой, изменяющейся в диапазоне от 650 МГц до 1,1 ГГц, и видеокарта AMD Radeon HD 6850M, выполненная на дискретных элементах,
• Оперативная память — два модуля SO-DIMM DDR3-1600 SDRAM с общим объемом 16 Гбайт (8 Гбайт + 8 Гбайт — после модернизации подсистемы оперативной памяти ноутбука),
• Дисковая подсистема — два накопителя SSD (240 Гбайт + 480 Гбайт — после очередной модернизации ноутбука),
• Оптический дисковод — HP DVDWBD TS-TB23L,
• Операционная система — Microsoft Windows 7 Home Premium 64-bit SP1.

При тестировании у флэш-карты Mirex microSDXC 64 Гбайт была сохранена файловая система exFAT. В качестве карт-ридера было использовано устройство Kingston FCR HS3. Это устройство с интерфейсом USB 3.0 поддерживает широкий спектр флэш-карт, включая microSDXC. Подключение карт-ридера Kingston FCR HS3 с картой Mirex microSDXC 64 Гбайт к порту USB 3.0 ноутбука HP ENVY 17 2070nr не вызвала каких-либо проблем.

Оценка емкостных параметров этой карты, выполненная встроенными средствами операционной системы Microsoft Windows 7 Home Premium 64-bit SP1, приведена на рис. 3.

Рис. 3.  Емкостные параметры Mirex microSDXC 64 Гбайт

Оценки скоростных возможностей карты Mirex microSDXC 64 Гбайт выполнены с помощью средств, входящих в состав популярных тестовых программ: CrystalDiskMark 3.0.2 x64, ATTO Disk Benchmark, HDD Tune Pro 5.00. Результаты полученных оценок представлены на рис. 4 – рис. 6.

Рис. 4.  Оценка скоростных параметров Mirex microSDXC 64 Гбайт
программой CrystalDiskMark

Рис. 5.  Оценка скоростных параметров Mirex microSDXC 64 Гбайт
программой ATTO Disk Benchmark

Рис. 6.  Оценка скоростных параметров Mirex microSDXC 64 Гбайт
программой HDD Tune Pro 5.00 (File Benchmark)

Анализ результатов и выводы представлены  в следующей части данной статьи.


>>    Часть 3


Евгений Рудометов


Комплект карты Mirex microSDXC (micro Secure Digital eXtended Capacity), которая поддерживает интерфейс шины данных UHS-I (Ultra High Speed Class 1) и имеет информационную емкость 64 Гбайт, приведен на рис. 1. Внешний вид этой карты без упаковки представлен на рис. 2, параметры, объявленные компанией Mirex, приведены в таблице 1.

Рис. 1.  Комплект карты флэш-памяти Mirex microSDXC 64 Гбайт

Рис. 2.  Карта Mirex microSDXC 64 Гбайт

Таблица 1. Основные параметры карты Mirex microSDXC 64 Гбайт

Оценивая заявленные производителем параметры, необходимо отметить, что высокоскоростная карта флэш-памяти micro Secure Digital eXtended Capacity UHS-I (U1) компании Mirex совместима со всеми распространенными устройствами чтения и записи флэш-карт соответствующего стандарта. Предназначена для записи, хранения и перемещения мультимедиа-информации между самыми разными устройствами. Форм-фактор позволяет использовать данную карту в составе ультракомпактных устройств, например, в смартфонах, телефонах, аудио и видеоплеерах.

Надежность разъема карты — не менее 10 000 подключений. Встроенная система коррекции ошибок увеличивает срок службы изделия и повышает степень надёжности хранения информации.

Указанная карта обеспечивает высокие скорости чтения/записи данных: скорость чтения — до 104 Мбайт/с, скорость записи — от 10 Мбайт/с (в соответствии с объявленным классом — не менее 10 Мбайт/с). Остается добавить, что реализованная в архитектуре карты шина стандарта Ultra High Speed Class 1 обеспечивает быструю загрузку приложений, поддерживает непрерывную высокоскоростную съемку фотографий (в формате RAW) и долговременную запись видео Full HD (1920×1080).

Реальные значения скоростных параметров карты Mirex microSDXC 64 Гбайт были определены в процессе тестирования.

Результаты проведенного тестирования приведены в следующей части данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 2


Итак, как следует из приведенных результатов, флэш-карта Mirex SDXC 128 Гбайт демонстрирует очень высокие скоростные параметры, хотя и несколько ниже объявленных производителем значений, приведенных на фирменном сайте и в таблице 1. Оценивая результаты тестирования и перспективы последующей эксплуатации указанной карты флэш-памяти SDXC 128 Гбайт, необходимо отметить, что скорости в чтении и записи данных в значительной степени зависят не только от возможностей самих карт, но и от возможностей внешних средств, обеспечивающих обработку и передачу данных. Это означает, что используемые в тестировании карт-ридеры, поддерживающие карты типа SDXC, должны быть достаточно скоростными, чтобы реализовать в полной мере скоростной потенциал карт. Конечно, это касается интерфейсных цепей и карт-ридера, и тестового компьютера. Следовательно, при использовании других аппаратно-программных средств флэш-карта Mirex SDXC 128 Гбайт может показать как менее, так и более высокие скоростные параметры. Что же касается оценок, представленых выше, то на рис. 4 нулевые значения — это особенности работы программы CrystalDiskMark 3.0.2 x64, с помощью которой осуществлялось тестирование флэш-карты с файловой системой exFAT. Как результат, в режиме Write раздела 4K QD32 тестовая система зависала. К слову сказать, при файловой системе NTFS этот эффект в 4K QD32 не наблюдался. Кстати, результаты оценки скоростных параметров карты Mirex SDXC 128 Гбайт во всех тестах при использовании NTFS в целом соответствовали варианту с exFAT.

В заключение остается еще раз подчеркнуть, что, как следует из полученных оценок, карта Mirex SDXC 128 Гбайт обладает не только очень высокой емкостью, но и сравнительно высокими скоростными параметрами.

>>    Часть 1


Евгений Рудометов


 >>    Часть 1


Для оценки емкостных и скоростных возможностей карты Mirex SDXC 128 Гбайт в качестве тестового компьютера был использован мощный ноутбук HP ENVY 17 2070nr, который является представителем топовой линейки ноутбуков HP. В состав архитектуры данной модели входят следующие основные компоненты:

• Дисплей — 17,3-дюймовая ЖК-матрица TN-типа с разрешением 1920х1080@60Hz,
• Процессор — Intel Core i7-2630QM (микроархитектура Sandy Bridge, 4 физических ядра, обрабатывающих 8 потоков при тактовой частоте, изменяющейся в диапазоне от 2,0 ГГц до 2,9 ГГц, 6 Мбайт кэш-памяти L3, 45 Вт TDP),
• Материнская плата — HP 159B с южным мостом HM67,
• Графическая подсистема — встроенная в процессор графика  Intel HD Graphics 3000 с рабочей частотой, изменяющейся в диапазоне от 650 МГц до 1,1 ГГц, и видеокарта AMD Radeon HD 6850M, выполненная на дискретных элементах,
• Оперативная память — два модуля SO-DIMM DDR3-1600 SDRAM с общим объемом 16 Гбайт (8 Гбайт + 8 Гбайт — после модернизации подсистемы оперативной памяти ноутбука),
• Дисковая подсистема — два накопителя SSD (240 Гбайт + 480 Гбайт — после очередной модернизации ноутбука),
• Оптический дисковод — HP DVDWBD TS-TB23L,
• Операционная система — Microsoft Windows 7 Home Premium 64-bit SP1.

При тестировании у флэш-карты Mirex SDXC 128 Гбайт была сохранена файловая система exFAT. В качестве карт-ридера было использовано устройство Kingston FCR HS3. Это устройство с интерфейсом USB 3.0 поддерживает широкий спектр флэш-карт, включая SDXC. Подключение карт-ридера Kingston FCR HS3 с картой Mirex SDXC 128 Гбайт к порту USB 3.0 ноутбука HP ENVY 17 2070nr не вызвала каких-либо проблем.

Оценка емкостных параметров этой карты, выполненная встроенными средствами операционной системы Microsoft Windows 7 Home Premium 64-bit SP1, приведена на рис. 3.

Рис. 3.  Емкостные параметры Mirex SDXC 128 Гбайт

Оценки скоростных возможностей карты Mirex SDXC 128 Гбайт выполнены с помощью средств, входящих в состав популярных тестовых программ: CrystalDiskMark 3.0.2 x64, ATTO Disk Benchmark, HDD Tune Pro 5.00. Результаты полученных оценок представлены на рис. 4 – рис. 6.

Рис. 4.  Оценка скоростных параметров Mirex SDXC 128 Гбайт
программой CrystalDiskMark

Рис. 5.  Оценка скоростных параметров Mirex SDXC 128 Гбайт
программой ATTO Disk Benchmark

Рис. 6.  Оценка скоростных параметров Mirex SDXC 128 Гбайт
программой HDD Tune Pro 5.00 (File Benchmark)

Анализ результатов и выводы представлены  в следующей части данной статьи.


>>    Часть 3


Евгений Рудометов


Созданные для совместной работы с мобильными устройствами флэш-карточки являются удобным средством хранения информации. В процессе эволюции соответствующих технологий были выпущены карты разных стандартов и разной емкости. Однако сегодня уже непросто найти модели стандарта SD с их крайне невысокой информационной емкостью: SD 1.0 — 2 Гбайт, SD 1.1 — 4 Гбайт. Сменили их карты стандарта SDHC, емкость которых ограничена уже пределом в 32 Гбайт. Но и они постепенно вытесняются существенно более совершенными вариантами, получившими наименование SDXC (Secure Digital eXtended Capacity) и отодвинувшими предел почти на два порядка.

Карты флэш-памяти стандарта SDXC выпускают многие компании. В качестве примера таких изделий можно привести соответствующую продукцию компании Mirex. В каталоге этой компании в разделе карт флэш-памяти SDXC присутствуют две модели, поддерживающие интерфейс шины данных UHS-I (Ultra High Speed Class 1) и имеющие информационную емкость 64 и 128 Гбайт. Их основные параметры, объявленные производителем, представлены в таблице 1.

Комплект карты Mirex SDXC 128 Гбайт приведен на рис. 1, внешний вид этой карты без упаковки — на рис. 2, а параметры — в таблице 1.

Рис. 1.  Комплект карты флэш-памяти Mirex SDXC 128 Гбайт

Рис. 2.  Карта Mirex SDXC 128 Гбайт

Таблица 1. Основные параметры карт Mirex SDXC

Оценивая заявленные производителем параметры, необходимо отметить, что высокоскоростные полупроводниковые карты памяти Secure Digital eXtended Capacity UHS-I (U1) компании Mirex совместимы со всеми распространенными устройствами чтения и записи флэш-карт соответствующего стандарта. Предназначены для записи, хранения и перемещения мультимедиа-информации между устройствами, в том числе от различных производителей.

Надежность разъема — не менее 10 000 подключений. Встроенная система коррекции ошибок увеличивает срок службы изделия и повышает степень надёжности хранения информации.

Указанные карты обеспечивают высокие скорости чтения/записи данных. Действительно, как утверждает производитель, скорость чтения — до 104 Мбайт/с, скорость записи — от 10 Мбайт/с (в соответствии с объявленным классом — не менее 10 Мбайт/с). Остается добавить, что реализованная в архитектуре карт шина стандарта Ultra High Speed Class 1 обеспечивает быструю загрузку приложений, поддерживает непрерывную высокоскоростную съемку фотографий (в формате RAW) и долговременную запись видео Full HD (1920×1080).

Реальные параметры скоростных возможностей карты Mirex SDXC 128 Гбайт были определены в процессе тестирования.

Результаты проведенного тестирования приведены в следующей части данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 3


На рис. 5 представлена оценка скоростных параметров флэш-карты microSDHC 32GB Class 10 UHS-I (SDC10/32GB), выполненная с помощью специальной тестовой программы CrystalDiskMark 302, а на рис. 6 и рис. 7 — оценка, полученная с помощью тестовой программы HD Tune Pro.


Рис. 5.  Оценка скоростных параметров SDC10/32GB программой CrystalDiskMark 302


Рис. 6.  Оценка скорости чтения и времени доступа SDC10/32GB


Рис. 7.  Оценка скорости чтения и записи SDC10/32GB

Как следует из результатов тестирования, карта флэш-памяти microSDHC 32GB Class 10 UHS-I (SDC10/32GB) обладает не только сравнительно высокой емкостью, кстати, предельной для microSDHC, но и высокими скоростными параметрами. Более того, скорость записи существенно превышает нижний уровень, установленный для изделий десятого класса (Class 10). А еще производитель настолько уверен в надежности и длительном сроке беспроблемной эксплуатации своего изделия, что предоставляет пожизненную гарантию.

>>    Часть 1


Евгений Рудометов


 >>    Часть 2


Для оценки емкостных и скоростных параметров флэш-карты microSDHC 32GB Class 10 UHS-I (SDC10/32GB) в качестве тестового компьютера был использован высокопроизводительный ноутбук HP ENVY 17 2070NR.

В состав архитектуры данной модели 17-дюймового ноутбука входят следующие основные компоненты:

• Дисплей — 17,3-дюймовая ЖК-матрица TN с разрешением 1920 х 1080,
• Процессор — Intel Core i7-2630QM (Sandy Bridge, 4 физических ядра с частотой от 2,0 ГГц до 2,9 ГГц)
• Материнская плата — HP 159B с южным мостом HM67,
• Графическая подсистема — встроенная в процессор графика Intel HD Graphics 3000 и видеокарта на дискретных элемента AMD Radeon HD 6850M,
• Оперативная  память — 6 Гбайт DDR3 (2 SODIMM),
• Дисковая подсистема — два HDD по 500 Гбайт, установленные в RAID с чередованием,
• Оптический дисковод — HP DVDWBD TS-TB23L,
• Операционная система — Microsoft Windows 7 Home Premium 64-bit SP1.

Флэш-карта SDC10/32GB подключалась через встроенный в данный ноутбук карт-ридер.

На рис. 4 представлена оценка емкости, выполненная средствами ОС Windows 7 Home Premium 64-bit SP1.


Рис. 4.  Оценка емкости SDC10/32GB


Необходимо отметить, что, как следует из приведенного скриншота, средства ОС Windows 7 Home Premium традиционно дают два значения. При этом 29,5 Гбайт — это емкость в традиционных гигабайтах, где используется коэффициент 1024 (1 Гбайт = 1024 Мбайт, 1 Мбайт = 1024 Кбайт и т. д.). Второе же значение — это просто емкость в байтах, что принято у производителей накопителей. Правда, в байтах можно было ожидать 32 млрд. байт, а не 31,68 млрд. байт. Однако разница не является значительной, так составляет всего один процент от объявленного значения.

Что же касается скоростных возможностей флэш-карты SDC10/32GB, то они были оценены с помощью соответствующих тестовых программ. Полученные результаты приведены далее.

Итак, об оценке скоростных параметров флэш-карты microSDHC 32GB Class 10 UHS-I (SDC10/32GB) —  в следующей части  данной статьи.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1


Комплект флэш-карты microSDHC 32GB Class 10 UHS-I (SDC10/32GB), состоящий из переходника и флэш-карты microSDHC, без пластиковой упаковки приведен на рис. 2.

Технические параметры флэш-карты SDC10/32GB представлены в таблице 1.

Рис. 2.   Флэш-карта microSDHC (справа)
              и переходник (слева)


Таблица 1.    Основные параметры флэш-карты
                       Kingston SDC10/32GB

Прежде, чем переходить к тестированию, необходимо напомнить, что карточки microSDHC, как и их старшие собратья SDHC, классифицируются по значениям скорости работы. В настоящее время принято четыре группы, которые разделяют модели флэш-карт по скорости записи (по сравнению с операцией чтения операция записи осуществляется с существенно меньшей скоростью):

• Class 2   — запись со скоростью не менее   2 Мбайт/с,
• Class 4   — запись со скоростью не менее   4 Мбайт/с,
• Class 6   — запись со скоростью не менее   6 Мбайт/с,
• Class 10 — запись со скоростью не менее  10 Мбайт/с.

На рис. 3 представлена схема соместимости между мобильными устройствами и флэш-картами разных типов, выполненных в форм-факторе microSD.

Рис. 3.  Совместимость устройств и флэш-карт

О результатах тестирования флэш-карты microSDHC 32GB Class 10 UHS-I (SDC10/32GB) —  в следующей части  данной статьи.


>>    Часть 3


Евгений Рудометов


Ультракомпактные электронные устройства, примерами которых являются популярные смартфоны и планшеты, получили широкое распространение среди многочисленных пользователей. Для энергонезависимого хранения программ и данных в этих устройствах в подавляющем числе случаев используются встроенные в их состав микросхемы флэш-памяти. Дополнительное же расширение информационного пространства осуществляется с помощью внешних накопителей. Самыми миниатюрными и энергоэкономичными среди таких средств хранения являются в настоящее время карточки форм-фактора microSD (карты microSDHC и microSDXC идентичны по размерам стандартным картам microSD).

Карточки флэш-памяти данного формата имеют размеры 15 x 11 x 1 мм. Они ориентированы на сверхкомпактные мобильные устройства.

Кстати, необходимо отметить, что карточки флэш-памяти данного миниатюрного форм-фактора могут использоваться и с устройствами, рассчитанными на полноразмерные SDHC. Для этой цели в комплектах обычно прилагаются соответствующие переходники. Они обеспечивают конструктивную совместимость с форм-фактором полноразмерных карточек SD/SDHC. В дополнение к этому, указанные переходники обеспечивают еще и пассивную перекоммутацию сигналов, что обеспечивает еще и соответствующую электрическую совместимость.

В качестве примера карточек флэш-памяти сверхкомпактного форм-фактора можно привести модели microSDHC от компании Kingson. Сравнительно недавно эта компания представила рынку модель microSDHC 32GB Class 10 UHS-I, которая по каталогу изделий Kingston обозначена как SDC10/32GB.

Указанная флэш-карта (далее SDC10/32GB) обеспечивает повышение скорости и увеличение объема памяти смартфонов, планшетов, камер и других портативных устройств. Используемая в изделии технология UHS-I обеспечивает более высокую скорость интерфейса шины для оптимизации воспроизведения и передачи файлов. Согласно объявленному классу, данная флэш-карта промаркирована как изделие десятого класса. Это означает, что скорость передачи данных должна составлять не менее 10 Мбайт/с.

Внешний вид полного комплекта SDC10/32GB, упакованного в герметичную пластиковую упаковку, представлен на рис. 1.

Рис. 1.  Комплект флэш-карты SDC10/32GB в пластиковой упаковке

О параметрах и особенностях флэш-карты microSDHC 32GB Class 10 UHS-I (SDC10/32GB) —  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 4


Как следует из приведенных результатов тестирования, скоростные возможности USB-накопителя Kingston DataTraveler 101 G2 8GB (DT101G2/8GB) являются весьма невысокими. По операциям записи они соответствуют возможностям  недорогих флэш-карт  четвертого класса.

Итак, скромные скоростные возможности USB-накопителя DT101G2/8GB не позволяют ему претендовать на верхние позиции в рейтинге (но вполне возможно, что старшие представители линейки DT101G2 обладают лучшими параметрами).

Конечно, по своим параметрам данный накопитель не может конкурировать с высокоскоростными моделями, например, с моделью DTU30G2/32GB линейки DataTraveler Ultimate 3.0 G2  и DTR30/32GB линейки DataTraveler R3.0. В архитектуре данных моделей используются сравнительно сложные и сравнительно недешевые контроллеры, что обеспечивает соответствующие уровни производительности.

Тем не менее, если необходимо недорогое решение для хранения цифровой информации, то целесообразно обратить самое пристальное внимание на протестированное устройство DT101G2/8GB. Его основу составили чипы флэш-памяти MLC NAND и сравнительно несложный контроллер, управляющий данными чипами и обеспечивающий интерфейс подключения USB 2.0. Использование недорогих элементов обеспечило и невысокую цену изделия, что, пожалуй, является главным преимуществом данной модели.

Высокую же надежность функционирования подобных устройств, созданных на основе сравнительно простых и недорогих компонентов, можно реализовать, если придерживаться очевидных, несложных правил, например:

• воздерживаться от использования портативных флэш-устройств в качестве дополнительных HDD для частого чтения/записи промежуточных файлов, используемых в процессе выполнения работ на компьютере,
• не хранить на таких, сравнительно недорогих и простых, мобильных флэш-устройствах информацию в течение многих месяцев, а сохранять ценные данные на более надежных для длительного хранения носителях, например, таких, как SSD, HDD и/или качественные оптические диски от известных производителей,
• не извлекать флэш-накопители во время операций чтения и/или записи, перед физическим отключением устройства необходимо проводить отключение логическое, выполняемое  средствами ОС,
• при частом использовании флэш-накопителей целесообразно периодически проводить их форматирование,
• оберегать изделия от сильных механических, электростатических, магнитных, радиационных воздействий, а также воды и агрессивных сред,
• не касаться контактов руками и металлическими предметами.

Остается добавить, что данные рекомендации относятся не только к USB флэш-накопителям младших, но и старших моделей (64 Гбайт, 128 Гбайт и т. д.). Целесообразно им следовать и в случае использования карт флэш-памяти, включая топовые варианты.

>>    Часть 1


Евгений Рудометов


 >>    Часть 3


Скоростные параметры USB флэш-накопителя Kingston DataTraveler 101 G2 8GB (USB-накопителя DT101G2/8GB) были оценены с помощью программных тестов CrystalDiskMark и SiSoftware Sandra.

Результаты выполнения тестов CrystalDiskMark представлены на рис. 4 и в таблице 2.

Результаты выполнения тестов SiSoftware Sandra представлены на рис. 5 и в таблице 2.

Рис. 4.  Результаты выполнения тестов CrystalDiskMark

Рис. 5.  Результаты выполнения тестов SiSoftware Sandra

Таблица 2.            Результаты тестирования
USB-накопителей  DataTraveler 101 G2 8GB

В следующей части  данной статьи приведены некоторые выводы.


>>    Часть 5


Евгений Рудометов


 >>    Часть 2


Для оценки емкостных и скоростных свойств USB флэш-накопителя Kingston DataTraveler 101 G2 8GB (DT101G2/8GB) в качестве тестового компьютера был использован мощный 17-дюймовый ноутбук HP ENVY 17 2070NR с операционной системой Microsoft Windows 7 Home Premium 64-bit SP1. Из особенностей данного компьютера следует отметить наличие в его архитектуре следующих важнейших компонентов: мощного четырехъядерного процессора Intel Core i7 2630QM; интегрированных графических средств (встроенных в процессор) и видеокарты на дискретных элементах (Radeon HD 6850M Graphics with 1024MB GDDR5); двух HDD, включенных в RAID; портов eSATA, USB 3.0 и USB 2.0 для подключения внешних устройств, например, накопителей с контроллерами данных интерфейсов.

Учитывая тип встроенного в состав USB-накопителя DT101G2/8GB интерфейсного контроллера, устройство было подключено к порту USB 2.0 ноутбука HP ENVY 17 2070NR. Как результат, данный USB-накопитель беспроблемно опознался операционной системой Microsoft Windows 7 Home Premium 64-bit SP1.

Оценка емкостных параметров USB-накопителя DT101G2/8GB приведена на рис. 3.

Рис. 3.  Оценка емкостных параметров DT101G2/8GB

Кстати, здесь, как в случае накопителей на жестких магнитных дисках (HDD), применяются традиционные, десятичные, единицы измерений. Это означает, что в таких накопителях:

• 1 Гбайт  = 1 000 Мбайт
• 1 Мбайт = 1 000 Кбайт
• 1 Кбайт  = 1 000 байт.

В этих единицах информационная емкость используемого в тестировании экземпляра DT101G2/8GB составила 7 766 233 068 байт. Кстати, это на 3% меньше объявленного производителем значения, что является несколько неожиданным. Но вполне возможно, что это связано с конкретным экземпляром, используемым в данном тестировании. В любом случае расхождение является незначительным.

Оценивая информационную емкость накопителя, необходимо отметить, что ее значение нередко выражается и в двоичной системе счисления, как это принято, например, среди разработчиков программного обеспечения. В этой системе используемые единицы имеют следующие значения:

• 1 Гбайт  = 1 024 Мбайт,
• 1 Мбайт = 1 024 Кбайт,
• 1 Кбайт  = 1 024 байт.

В этих единицах информационная емкость USB-накопителя DT101G2/8GB составляет 7,23 Гбайт. Именно такое значение выводится соответствующими средствами операционной системы.

Скоростные же параметры USB-накопителя DT101G2/8GB были оценены с помощью соответсвующих тестов.

Об оценке скоростных возможносей USB-накопителя Kingston DataTraveler 101 G2 8GB —  в следующей части  данной статьи.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1


Модель флэш-накопителя Kingston DataTraveler 101 G2 8GB (DT101G2/8GB) относится к линейке компактных флэш-накопителей DataTraveler 101 G2, созданных на основе чипов флэш-памяти MLC NAND и снабженных контроллерами USB 2.0 (USB-накопители).

Основные параметры моделей USB-накопителей DataTraveler 101 G2 8GB (DT101G2), объявленные производителем и приведенные на его сайте, представлены в таблице 1.

Таблица 1.          Основные параметры
USB-накопителей  DataTraveler 101  G2

Модели USB-накопителей DataTraveler 101 G2 имеют одинаковый внешний дизайн, но отличаются цветом корпуса, по которому можно однозначно идентифицировать показатели их информационной емкости. Так, например, модель DT101G2/8GB, имеющая минимальную в линейке изделий DT101G2 информационную емкость (согласно информации производителя), выполнена в корпусе красного цвета. А вот, например, модель DT101G2/128GB, являющаяся в настоящее время старшей моделью линейки DT101G2, имеет корпус белого цвета.

А еще модели USB-накопителей DataTraveler 101 G2, к которым относится и DT101G2/8GB, имеют поворотную конструкцию без колпачка (рис. 2). Как результат, благодаря использованию такой конструкции и интерфейсный разъем USB защищен, и нет риска потери колпачка в виду его полного отсутствия.

Рис. 2.  Поворотная конструкция USB-накопителя DT101G2/8GB

В целом USB-накопитель DT101G2/8GB, созданный на основе современных чипов флэш-памяти MLC NAND (два или даже три бита цифровой информации в каждой элементарной ячейке флэш-памяти), традиционно компактен и обладает малым весом. А благодаря применению чипов MLC NAND и сравнительно несложного и недорогого контроллера, данный накопитель характеризуется еще и крайне невысокой ценой. Действительно, некоторые компании реализуют DT101G2/8GB по цене менее 300 рублей.

И в отличие от традиционных накопителей на жестких магнитных дисках (HDD) данное устройство не боится ударов и вибраций. Это, конечно, увеличивает надежность хранения информации.

Остается добавить, что данные накопители имеют пятилетнюю гарантию и бесплатную поддержку (конечно, если она кому-то понадобится, что весьма сомнительно).

Оценки же информационной емкости USB-накопителя DT101G2/8GB и его скоростных возможностей были выполнены в процессе проведенного тестирования.

Об информационной емкости USB-накопителя Kingston DataTraveler 101 G2 8GB —  в следующей части  данной статьи.


>>    Часть 3


Евгений Рудометов


За почти три десятка лет, прошедших со времени изобретения флэш-памяти и соответствующих микросхем, устройства хранения информации, созданные на их основе, завоевали известность и популярность. А благодаря прогрессу в области полупроводниковых технологий удалось повысить не только информационную емкость чипов, но и многократно снизить стоимость ее хранения в пересчете на единицу информации.

В результате соответствующие накопители получили большое распространение, особенно это касается изделий, снабженных контроллерами последовательных интерфейсов, в основном — USB. Такие изделия обычно именуют USB флэш-накопителями или просто флэшками.

Модели USB флэш-накопителей, выпускаемые разными производителями, обладают разной емкостью и разным дизайном. Однако общим среди них является то, что в каждом из этих устройств, кроме контроллера, присутствуют микросхемы флэш-памяти, одна или несколько.

Необходимо отметить, что в настоящее время в накопителях используется память NAND. Она представлена соответствующими чипами, в элементарных ячейках которых могут храниться один или несколько бит информации.

В однобитовых ячейках различают только два уровня заряда, соответствующие логическим значениям нуля и единицы. Такие ячейки называют одноуровневыми (single-level cell, SLC).

В многобитовых ячейках — несколько уровней заряда. Они способны в каждой ячейке хранить два или даже три бита информации, что соответствует четырем и восьми уровням заряда (и уровням выходного напряжения). Такие ячейки называют многоуровневыми (multi-level cell, MLC).

При этом следует отметить, что чипы MLC NAND являются существенно более дешевыми и более емкими, чем традиционные SLC NAND.

Однако чипы флэш-памяти MLC NAND обладают большим временем доступа и меньшими скоростными показателями. К сожалению, характеризуются еще и меньшим числом возможных перезаписей, уступая по этим параметрам SLC NAND.

Последний показатель является, по сути, особенно важным для пользователей, которые заинтересованы в надежных накопителях, обладающих максимальным ресурсом работы. Впрочем, даже в тех случаях, когда число возможных перезаписей исчисляется всего-навсего тысячами или даже сотнями, этих значений вполне достаточно для выпуска на основе чипов с многоуровневыми ячейками вполне привлекательных и востребованных устройств, не прибегая к сложным схемотехническим решениям и изощренным алгоритмам защиты информации.

Используя чипы флэш-памяти MLC NAND, производители флэш-накопителей, снабженных контроллерами USB (USB-накопителей), выпускают различные модели, отличающиеся привлекательным соотношением емкости и цены.

В качестве примера недорогих накопителей можно привести модель Kingston DataTraveler 101 G2 8GB (рис. 1).

Рис. 1.  Kingston DataTraveler 101 G2 8GB

Параметры и некоторые особенности USB-накопителя Kingston DataTraveler 101 G2 8GB —  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 3


Как следует из оценки скоростных параметров, USB-накопитель DataTraveler R3.0, обладающий емкостью 32 Гбайт (DTR30/32GB), продемонстрировал результаты близкие к объявленным производителем. Более того, в режиме чтения они оказались даже выше заявленных и приведенных выше, хотя и несколько уступают другому представителю семейства DataTraveler, также снабженному встроенным контроллером интерфейса USB 3.0.

В целом же скоростные возможности DTR30/32GB существенно превышают аналогичные характеристики моделей накопителей, созданных на основе микросхем флэш-памяти и снабженных контроллерами USB 2.0 (например, модели DT200/64GB и DTR500/ 128GB, отличающиеся очень высокими значениями информационной емкости: 64 Гбайт и 128 Гбайт).

В заключение данного обзора следует отметить, что приведенные результаты тестирования компактного USB-накопителя DTR30/32GB свидетельствуют не только о сравнительно высокой информационной емкости данного накопителя, но и о его очень высоких скоростных параметрах.

USB-накопитель DataTraveler R3.0 32GB был предоставлен компанией Kingston


>>    Часть 1
