Gigabyte GV-RX26T256H
Без шума и пыли

Евгений Рудометов

www.rudometov.com

На основе своих фирменных разработок компания Gigabyte выпустила очередную бесшумную  модель видеокарты

В борьбе с высокими температурами высокопроизводительных видеочипов разработчики видеокарт предлагают разные системы охлаждения. Большинство из них предусматривает наличие вентиляторов, являющихся источниками акустического шума. В совокупности с другими источниками они снижают уровень комфортности компьютеров. Сознавая это, конструкторы предлагают альтернативные варианты систем охлаждения, отличающиеся пониженным   уровнем шума.

В качестве примера одного из таких решений можно привести видеокарту Gigabyte GV-RX26T256H, созданную на основе сравнительно мощного видеочипа (Graphics Processing Unit, GPU) ATI Radeon HD 2600 XT.

GPU ATI Radeon HD 2600 XT

Использованный в видеокарте Gigabyte GV-RX26T256H графический процессор GPU ATI Radeon HD 2600 XT принадлежит к семейству ATI Radeon HD 2600. Основные параметры ATI Radeon HD 2600 XT приведены в Таблице 1.

Таблица 1. Основные параметры GPU ATI Radeon HD 2600 XT

Кодовое имя

RV630

Технология производства, мкм

0,065

Число транзисторов, млн.

390

Частота ядра, МГц

600-800

Тип памяти

GDDR3/GDDR4

Шина памяти, бит

128

Частота памяти, МГц

1400/2200

Полоса пропускания памяти, Гбайт/с

22,4/35,2

Объем памяти, Мбайт

256

Интерфейс

PCI Express x16

Комплект и основные параметры видеокарты

Комплект видеокарты Gigabyte GV-RX26T256H представлен на Рис. 1.

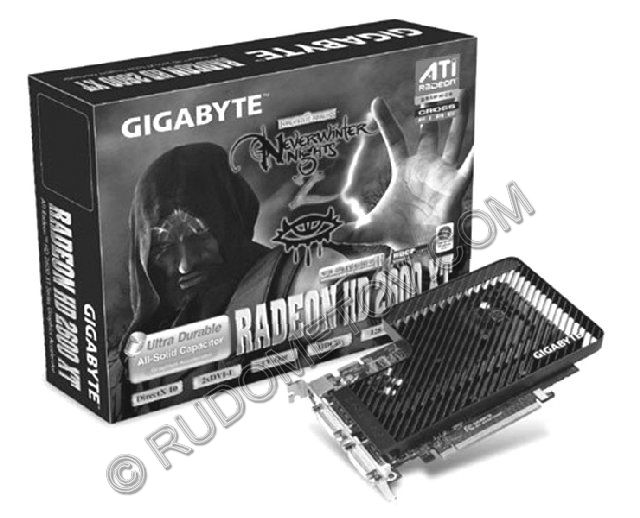

Рис. 1. Комплект видеокарты Gigabyte GV-RX26T256H

Компоненты комплекта помещены в ярко раскрашенную картонную коробку, в оформлении которой использованы изобразительные элементы популярной игры Neverwinter Nights.

В состав комплекта входят ходят:

·         Видеокарта Gigabyte GV-RX26T256H, созданная на основе видеочипа ATI Radeon HD 2600XT,

·         два переходника DVI-I в D-Sub;

·         универсальный разветвитель S-Video/RCA/YPbPr; Мост (bridge CrossFire), используемый для соединения видеокарт, реализующих технологию ATI CrossFire;

·         руководство пользователя на английском и китайском языках;

·         CD-ROM с драйверами;

·         DVD c игрой Neverwinter Nights 2 и брошюра с ее описанием.

Основные параметры видеокарты Gigabyte GV-RX26T256H приведены в Таблице 2.

Таблица 2. Основные параметры видеокарты Gigabyte GV-RX26T256H

Элементы и подсистемы

Параметры

Графический процессор

ATI Radeon HD 2600XT

Интерфейс подключения

PCI Express x16

Скорость шины

x16

Объем видеопамяти, Мбайт

256

Ширина шина видеопамяти, бит

128

Тип видеопамяти

GDDR3 16Mx32

D-SUB

Да (через адаптер)

TV-OUT

Да

DVI

Да (DVI-I)

VIVO

Нет

MultiView

Да

Минимальные системные требования, необходимые для корректной работы видеокарты, представлены в Таблице 3.

Таблица 3. Минимальные системные требования

Элементы и подсистемы

Параметры

Центральный процессор

Intel Pentium 4 или AMD Athlon

Интерфейс подключения

PCI Express x16

Объем оперативной памяти, Мбайт

512 (1024 или больше – для большей производительности)

Оптический дисковод для установки ПО

CD-ROM или DVD-ROM

Операционная система

OS Windows Vista, Windows XP с SP2, Windows XP Professional x64 Edition

Блок питания, Вт

550

Видеокарта поддерживает Direct 10 и OpenGL 2.0, технологию Avivo для воспроизведения HD видео, а также технологию ATI CrossFire, предусматривающую одновременную работу двух видеокарт, выполняющих единую задачу.

Для организации конфигурации, реализующей технологию ATI CrossFire, требуются две карты Gigabyte GV-RX26T256H, а также материнская плата с двумя слотами PCI Expess x16. Для поддержки одновременной работы двух карт рекомендуется использовать блок питания адекватной мощности, например,  1000 Вт.

Особенности конструкции

Система охлаждения видеочипа — GPU ATI Radeon HD 2600 XT представлена специальной безвентиляторной конструкцией. Она состоит из массивного радиатора и теплопроводящей трубки (Heat Pipe — тепловая труба — труба, обеспечивающая передачу тепла). Данная конструкция механически закреплена на GPU (Рис. 2).

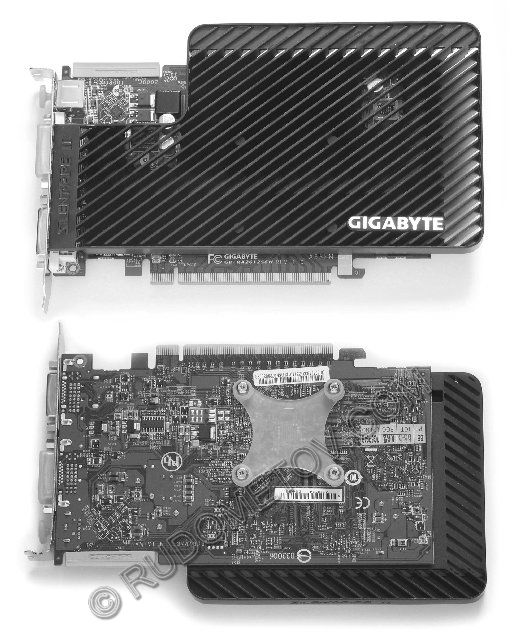

Рис. 2. Внешний вид видеокарты Gigabyte GV-RX26T256H

Принцип работы тепловых трубок основан на теплофизике фазовых переходов жидкостей, заключенных в полые трубки, исполняющих роль транспортных средств передачи тепловой энергии. Использование тепловых трубок позволяет создавать бесшумные конструкции из нескольких соединенных вместе радиаторов. Такие конструкции эффективно рассеивают избыточное тепло GPU за счет внутренних воздушных потоков, обеспечиваемых корпусными вентиляторами при полном отсутствии акустического шума от самой видеокарты.

Метод охлаждения с использованием указанных пассивных систем был назван специалистами Gigabyte технологией Silent-Pipe. Эта технология получила свою реализацию в ряде бесшумных моделей видеокарт данной компании.

Именно такая, полностью пассивная конструкция (Рис. 3) и была положена в основу системы охлаждения видеочипа ATIRadeon HD 2600 XT, применяемого в составе видеокарты Gigabyte GV-RX26T256H. Остается отметить, что используемая теплопроводящая труба запрессована в радиатор и состоит из двух секций. Они обеспечивают эффективный отвод избыточного тепла и распределение его в радиаторе за счет быстрого выравнивания температуры.

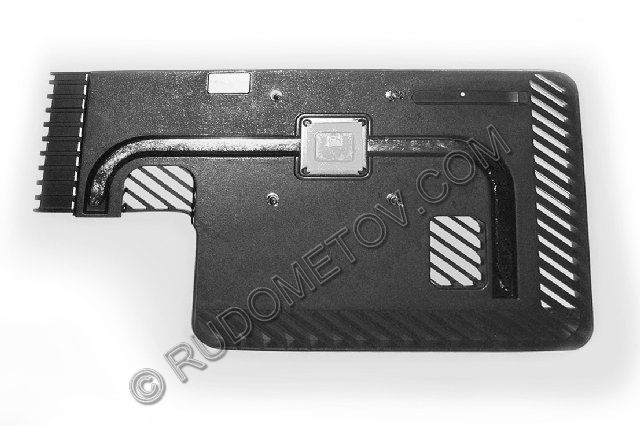

Рис. 3. Система охлаждения GPU видеокарты Gigabyte GV-RX26T256H

Еще одной особенностью Gigabyte GV-RX26T256H является использование высоконадежных элементов — UltraDurable. Разработчики особо подчеркивают, что в архитектуре данного изделия применены современные твердотельные конденсаторы. Об этом напоминает надпись на лицевой стороне упаковочной коробки: All-Solid Capacitor. По сравнению с традиционными электролитическими конденсаторами, они имеют лучшие характеристики и обеспечивают более длительную работу. Действительно, данные конденсаторы характеризуются повышенной устойчивостью к экстремальным условиям работы. Кроме того, они отличаются пониженным значением эквивалентного последовательного сопротивления, что снижает их внутренние и внешние значения температуры при работе в электронных цепях. Срок службы при предельной допустимой температуре 105 °С составляет более 3000 часов. Использование таких конденсаторов увеличивает срок безаварийной службы устройств, в составе которых применяются подобные элементы. Все это позволяет рассчитывать на повышенную надежность видеокарты Gigabyte GV-RX26T256H.

Что же касается производительности указанной видеокарты, то она была оценена в процессе тестирования.



Оценка производительности

Конфигурация системы, используемой в тестировании видеокарты Gigabyte GV-RX26T256H:

·         Материнская плата Intel D975XBX (чипсет i975X),

·         Процессор Intel Core 2 Extreme X6800 (Conroe, Dual Core, 65 нм, 2,93 ГГц, шина — 1066 МГц, L2 — 4 Мбайт),

·         Оперативная память DDR2 667,  два модуля Apacer по 1 Гбайт, два канала,

·         Видеокарта Gigabyte GV-RX26T256H (чип ATIRadeon HD 2600XT, шина PCI Express x16),

·         Накопитель на жестких магнитных дисках Seagate 7200.10 объемом 750 Гбайт,

·         Операционная система OC Windows 2003 Enterprise Server.

Уровень производительности видеокарты Gigabyte GV-RX26T256H характеризуют численные данные, приведенные в Таблице 4, Таблице 5 и на Рис. 4.

В качестве объекта сравнения была выбрана видеокарта, созданная на основе чипа ATI Radeon X600. Несколько лет назад она благодаря своим высоким параметрам относилась к изделиям класса High End.

Таблица 4. Результаты выполнения теста 3DMark05

Видеокарты

Результаты

GV-RX26T256H

10267

ATI Radeon X600

2293

Таблица 5. Результаты выполнения теста 3DMark06

Видеокарты

Результаты

GV-RX26T256H

4733

ATI Radeon X600

560

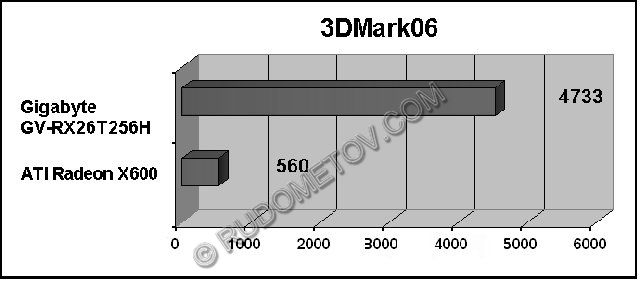

Рис. 4. Результаты выполнения теста 3DMark06

Приведенные в таблицах и на рисунке результаты тестирования свидетельствуют о сравнительно высокой производительности видеокарты Gigabyte GV-RX26T256H. И хотя в ряде тестов данная видеокарта несколько уступала в быстродействии некоторым современным моделям с активными системами охлаждения, ее производительности было вполне достаточно для большинства задач, включая многие современные динамичные игры. Это позволяет рекомендовать видеокарту Gigabyte GV-RX26T256H широкому кругу пользователей, особенно тем, кто заинтересован в использовании бесшумных и  сравнительно высокопроизводительных видеоподсистем в составе своих компьютеров.

Видеокарта GV-RX26T256H была предоставлена московским офисом компании Gigabyte
