Бесшумная видеокарта на чипе ATI Radeon HD 2600XT
Евгений Рудометов
Rudometov@rudometov.com
Используя свои фирменные наработки, компания Gigabyte выпустила очередную бесшумную модель видеокарты
Современные высокопроизводительные и сложные по своей внутренней структуре полупроводниковые видеочипы характеризуются значительным уровнем теплообразования.
Для обеспечения их корректной работы в составе производительных видеокарт требуются адекватные средства охлаждения. Такие средства, традиционно представленные радиаторами, снабженными мощными вентиляторами, являются мощными источниками акустического шума.
Как и генерируемое полупроводниковыми чипами тепло, шум является негативным фактором, с которым пытаются бороться конструкторы. Реализуя достижения научно-исследовательских подразделений, они предлагают различные варианты оптимальных конструкций систем охлаждения. В ряде случаев им удается создать малошумные и даже полностью бесшумные модели сравнительно высокопроизводительных видеокарт.
В качестве примера одного из таких решений можно привести видеокарту Gigabyte GV-RX26T256H, созданную на основе сравнительно мощного видеочипа (Graphics Processing Unit, GPU) — ATI Radeon HD 2600 XT.
GPU ATI Radeon HD 2600 XT
Использованный в видеокарте Gigabyte GV-RX26T256H графический процессор GPU ATI Radeon HD 2600 XT принадлежит к семейству ATI Radeon HD 2600. Его основные параметры приведены в Таблице 1.
Таблица 1. Основные параметры GPU ATI Radeon HD 2600 XT
Кодовое имя |
RV630 |
Технология производства, мкм |
0,065 |
Число транзисторов, млн. |
390 |
Частота ядра, МГц |
600-800 |
Тип памяти |
GDDR3/GDDR4 |
Шина памяти, бит |
128 |
Частота памяти, МГц |
1400/2200 |
Полоса пропускания памяти, Гбайт/с |
22,4/35,2 |
Объем памяти, Мбайт |
256 |
Интерфейс |
PCI Express x16 |
Комплект и основные параметры видеокарты
Комплект видеокарты Gigabyte GV-RX26T256H представлен на Рис. 1.

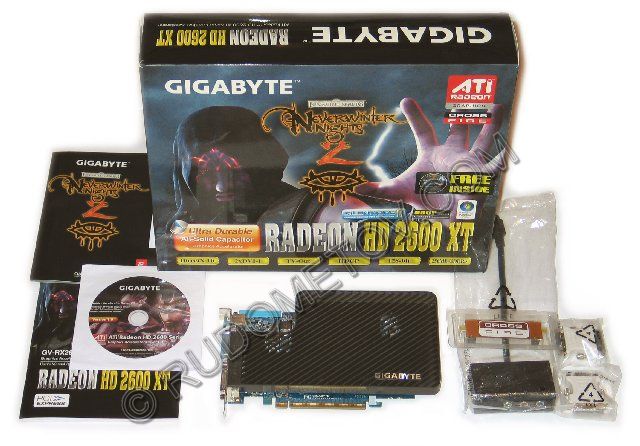

Рис. 1. Комплект видеокарты Gigabyte GV-RX26T256H
В состав комплекта видеокарты входят ярко раскрашенная упаковочная коробка и видеокарта Gigabyte GV-RX26T256H, созданная на основе видеочипа ATI Radeon HD 2600XT. Их дополняют: два переходника DVI-I в D-Sub; универсальный разветвитель S-Video/RCA/YPbPr; планка моста — bridge CrossFire, используемая для соединения видеокарт, объединенных в двухкарточную конфигурацию; руководство пользователя на английском и китайском языках; CD-ROM с драйверами, DVD c игрой Neverwinter Nights 2 и брошюра с ее описанием.
Основные параметры видеокарты Gigabyte GV-RX26T256H приведены в Таблице 2.
Таблица 2. Основные параметры видеокарты Gigabyte GV-RX26T256H
Элементы и подсистемы |
Параметры |
Графический процессор |
ATI Radeon HD 2600XT |
Интерфейс подключения |
PCI Express x16 |
Скорость шины |
x16 |
Объем видеопамяти, Мбайт |
256 |
Ширина шина видеопамяти, бит |
128 |
Тип видеопамяти |
GDDR3 16Mx32 |
D-SUB |
Да (через адаптер) |
TV-OUT |
Да |
DVI |
Да (DVI-I) |
VIVO |
Нет |
MultiView |
Да |
Минимальные системные требования, необходимые для корректной работы видеокарты, представлены в Таблице 3.
Таблица 3. Минимальные системные требования
Элементы и подсистемы |
Параметры |
Центральный процессор |
Intel Pentium 4 или AMD Athlon |
Интерфейс подключения |
PCI Express x16 |
Объем оперативной памяти, Мбайт |
512 (1024 или больше – для большей производительности) |
Оптический дисковод для установки ПО |
CD-ROM или DVD-ROM |
Операционная система |
OS Windows Vista, Windows XP с SP2, Windows XP Professional x64 Edition |
Блок питания, Вт |
550 |
Видеокарта поддерживает Direct 10 и OpenGL 2.0, технологию Avivo для воспроизведения HD видео, а также технологию ATI CrossFire — разработку компании ATI, выполняющую те же функции, что и SLI от ее постоянного конкурента в лице Nvidia.
Для организации конфигурации, реализующей технологию ATI CrossFire, требуются две карты Gigabyte GV-RX26T256H, а также материнская плата с двумя слотами PCI Expess x16. Для поддержки одновременной работы двух карт рекомендуется использовать блок питания адекватной мощности. Учитывая, что такие конфигурации ориентированы на высокопроизводительные системы, в которых используются мощные, энергозатратные комплектующие, целесообразно применять мощные источники питания, например, 800 или даже 1000 Вт.
Особенности конструкции
Распространенные средства охлаждения высокопроизводительных видеочипов, состоящие из радиатора и вентилятора, порождают, как известно, значительный акустический шум. Альтернативными решениями, не использующими вентиляторы, являются конструкции из компактных радиаторов, соединенных специальными теплопроводящими трубками (Heat Pipe). Такой путь избрали для ряда своих бесшумных моделей видеокарт конструкторы компании Gigabyte. Именно одно из таких решений легло в основу системы охлаждения видеочипа (GPU) в видеокарте Gigabyte GV-RX26T256H (Рис. 2).

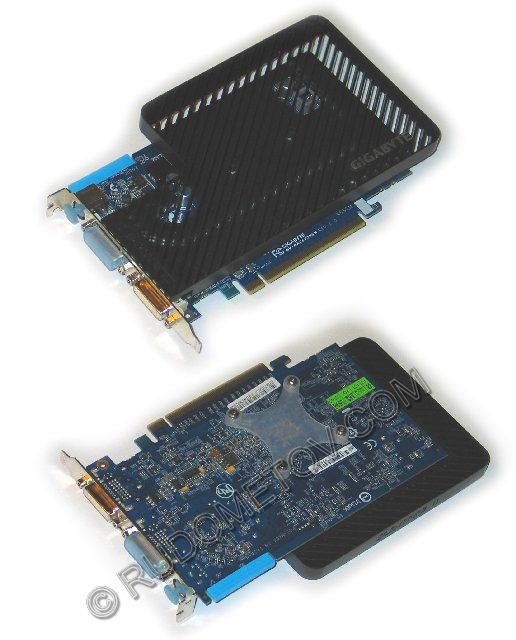

Рис. 2. Внешний вид видеокарты Gigabyte GV-RX26T256H
Принцип работы тепловых трубок основан на теплофизике фазовых переходов жидкостей, заключенных в полые трубки, исполняющих роль транспортных средств передачи тепловой энергии. Использование тепловых трубок позволяет создавать бесшумные конструкции из нескольких соединенных вместе радиаторов. Такие конструкции эффективно рассеивают избыточное тепло GPU за счет внутренних воздушных потоков, обеспечиваемых корпусными вентиляторами при полном отсутствии акустического шума от самой видеокарты. Метод охлаждения с использованием указанных пассивных систем был назван специалистами Gigabyte технологией Silent-Pipe. Эта технология получила свою реализацию в ряде бесшумных моделей видеокарт данной компании.
Именно такая, полностью пассивная конструкция и была положена в основу системы охлаждения видеочипа ATIRadeon HD 2600 XT, используемого в сотаве видеокарты Gigabyte GV-RX26T256H.
Из еще одной особенности следует отметить применение современных твердотельных конденсаторов. По сравнению с традиционными оксидными (электролитическими) конденсаторами, они имеют лучшие характеристики и обеспечивают более длительную работу. Использование таких конденсаторов увеличивает срок безаварийной службы устройства.
Что же касается производительности указанной видеокарты, то она была оценена в процессе тестирования.
Производительность
Конфигурация системы, используемой в тестировании видеокарты Gigabyte GV-RX26T256H:
· Материнская плата Intel D975XBX (чипсет i975X),
· Процессор Intel Core 2 Extreme X6800 (Conroe, Dual Core, 65 нм, 2,93 ГГц, шина — 1066 МГц, L2 — 4 Мбайт),
· Оперативная память DDR2 667, два модуля Apacer по 1 Гбайт, два канала,
· Видеокарта Gigabyte GV-RX26T256H (чип ATIRadeon HD 2600XT, шина PCI Express x16),
· Накопитель на жестких магнитных дисках Seagate 7200.10 объемом 750 Гбайт,
· Операционная система OC Windows 2003 Enterprise Server.
Уровень производительности видеокарты Gigabyte GV-RX26T256H характеризуют численные данные, приведенные в Таблице 4 и на Рис. 3. В качестве объектов сравнения были выбраны видеокарты, созданные на основе чипов ATI Radeon X600 и Nvidia GeForce 5600. Каждая из этих плат была в свое время в числе рекордсменов. Используя их в качестве эталонов, можно оценить эволюционные достижения не только в области снижения акустического шума, но и в росте производительности.
Таблица 4. Результаты выполнения теста 3DMark05
Видеокарты |
Результаты |
GV-RX26T256H |
10267 |
ATI Radeon X600 |
2293 |
Nvidia GeForce 5600 |
993 |

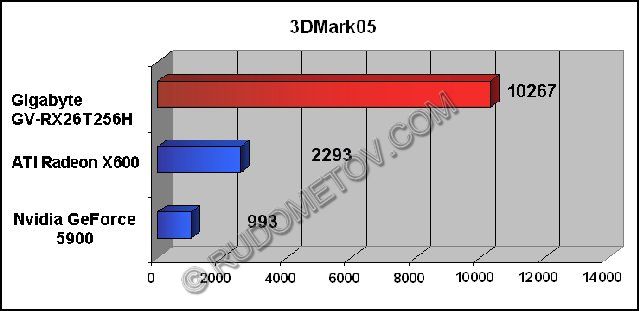

Рис. 3. Результаты выполнения теста 3DMark05
Приведенные данные свидетельствуют о высокой производительности видеокарты Gigabyte GV-RX26T256H. И хотя в ряде тестов данная видеокарта несколько уступала в быстродействии моделям с активными системами охлаждения, ее производительности было вполне достаточно для большинства задач, включая многие современные динамичные игры.
В заключение можно рекомендовать данную карту широкому кругу пользователей, которые заинтересованы в использовании бесшумных и сравнительно высокопроизводительных видеоподсистем.
Видеокарта GV-RX26T256H была предоставлена московским офисом компании Gigabyte
