Бесшумная видеокарта Gigabyte GV-RX16P256D-RH

Евгений Рудометов

authors@rudometov.com

Применяя фирменные технологии, предусматривающие использование нескольких радиаторов и тепловых трубок, компания Gigabyte выпустила полностью бесшумную  видеокарту Gigabyte GV-RX16P256D-RH

Современные высокопроизводительные компьютеры требуют адекватных видеоподсистем. Необходимые тепловые режимы их работы обычно обеспечиваются соответствующими средствами — кулерами. В составе традиционных кулеров в дополнение к металлическим радиаторам используются также и скоростные вентиляторы, которые вследствие своей работы являются мощными источниками акустического шума. Однако благодаря применению современных технологий возможны варианты охлаждающих систем и без вентиляторов. В качестве примера одного из таких решений можно привести видеокарту Gigabyte GV-RX16P256D-RH, созданную на основе видеочипа ATIRADEON X1600 Pro.

Комплект и основные параметры Gigabyte GV-RX16P256D-RH

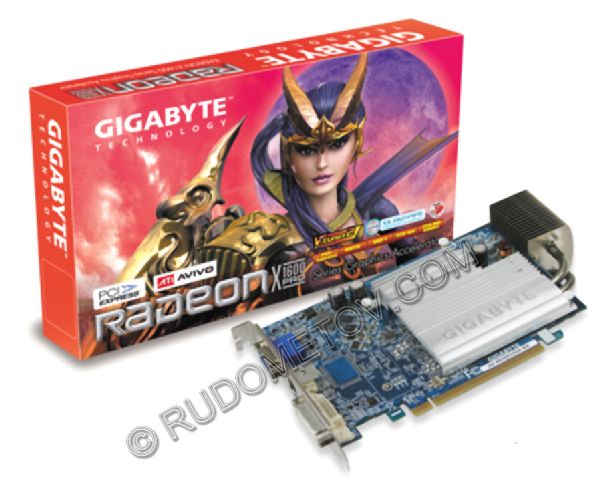

Рис. 1. Комплект видеокарты  Gigabyte GV-RX16P256D-RH

В состав комплекта входят: упаковочная коробка; видеокарта GigabyteGV-RX16P256D-RH, созданная на основе видеочипа ATIRADEON X1600 Pro, кабель и переходник DVI-to-d-Sub; документация на английском языке; CD-ROM с программным обеспечением.

Основные параметры видеокарты GigabyteGV-RX16P256D-RH приведены в Таблице 1.

Таблица 1. Основные параметры видеокарты Gigabyte GV-RX16P256D-RH

Элементы и подсистемы

Параметры

Графический процессор

ATI RADEON X1600 Pro

Интерфейс подключения

PCI Express x16

Объем видеопамяти, Мбайт

256

Тип видеопамяти

GDDRII 16Mx16

Ширина шина видеопамяти, бит

128

Видео

DirectX 9.0,
V / S-Vidio and HDTV output

Разъемы

Provides DVI-I,
TV-Out,
VGA Monitor (15 pin)

Минимальные системные требования, необходимые для корректной работы видеокарты, представлены в Таблице 2.

Таблица 2. Минимальные системные требования

Элементы и подсистемы

Параметры

Центральный процессор

Pentium III 650 или AMD Athlon 650

Интерфейс подключения

PCI Express x16

Объем оперативной памяти, Мбайт

64

Свободное пространство на HDD, Мбайт

50

Оптический дисковод

CD-ROM или DVD-ROM

Операционная система

OS Windows 2000 / Windows XP

Особенности конструкции Gigabyte GV-RX16P256D-RH

Распространенные средства охлаждения высокопроизводительных видеочипов, состоящие из радиатора и вентилятора, порождают значительный акустический шум. Данный шум является негативным фактором. С ним пытаются бороться разработчики всех компьютерных компонентов, вынужденных использовать традиционные кулеры.

Однако имеются и альтернативные варианты, не предусматривающие использования вентиляторов. Например, поддержание необходимого для корректной работы видеочипа температурного режима можно достичь с помощью нескольких компактных радиаторов, соединенных специальными теплопроводящими трубками. Такие трубки получили наименование тепловых (Heat Pipe).

Принцип работы тепловых трубок основан на теплофизике фазовых переходов жидкостей, заключенных в полые трубки, исполняющих роль транспортных средств передачи тепловой энергии.

Специально подобранная жидкость под действием тепла, образующегося, например, от работы графических или центральных процессоров переходит в газообразное состояние. При этом за счет фазового перехода поглощается очень большое количество тепла.

В парообразном состоянии жидкость достигает холодного конца тепловой трубки, соединенной с радиатором, рассеивающим тепло. За счет охлаждения жидкость в тепловой трубке конденсируется, отдавая тепло трубке, а от нее и радиатору. На этом этапе теплота парообразования возвращается обратно через радиатор в окружающую воздушную среду.

Следует отметить, что внутренняя поверхность полой металлической трубки, исполняющей роль тепловой, покрыта специальным капиллярно-пористым веществом. Сконденсировавшаяся жидкость за счет сил поверхностного натяжения через данный пористый материал попадает опять в горячую область.

На этом этапе цикл заканчивается, чтобы повторяться снова и снова. Это и обеспечивает работу теплового насоса, роль которого выполняет описанная тепловая трубка, передающая тепловую энергию от защищаемого полупроводникового элемента к радиатору. Остается отметить, что такая трубка способна передавать тепловую энергию в больших количествах и с высокой скоростью.

Использование тепловых трубок позволяет создавать конструкции из нескольких соединенных вместе радиаторов. Такая конструкция распределяется оптимально по поверхности видеокарты с целью эффективного рассеивания тепла с учетом существующих воздушных потоков. Она позволяет поддерживать необходимый тепловой режим работы комплектующих видеокарты при отсутствии акустического шума.

Именно такая конструкция была положена в основу системы охлаждения видеочипа ATIRADEON X1600 Pro (ATI X1600 Pro) видеокарты Gigabyte GV-RX16P256D-RH. Сам же метод охлаждения с помощью данной конструкции, состоящей из нескольких радиаторов и тепловых трубок, была названа специалистами Gigabyte технологией Silent-Pipe.

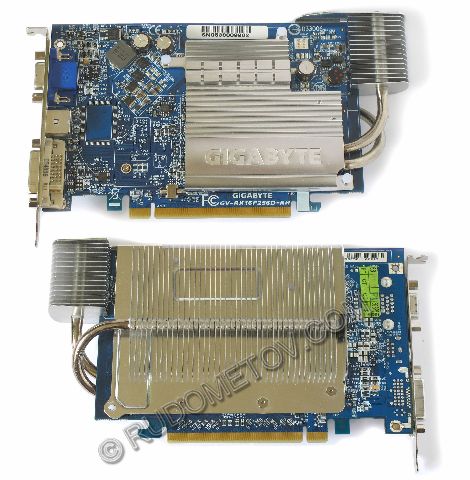

Внешний вид видеокарты Gigabyte GV-RX16P256D-RH приведен на Рис. 2.

Рис.2. Внешний вид видеокарты Gigabyte GV-RX16P256D-RH

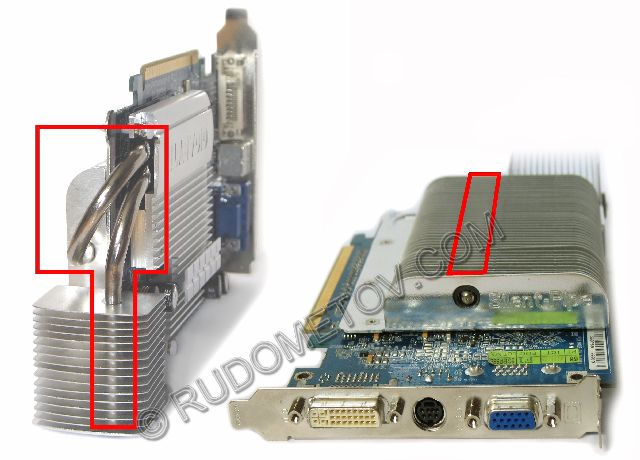

На Рис. 3 в охлаждающей конструкции отмечены тепловые трубки.

Рис.3. Тепловые трубки в системе охлаждения Gigabyte GV-RX16P256D-RH

Получившаяся видеоподсистема является полностью бесшумной, что повышает ее привлекательность среди потенциальных пользователей.

Указанная конструкция охлаждения хорошо функционирует в открытом системном блоке. Однако ее эффективность существенно повышается в случае использования потоков воздуха, образуемых за счет существующих корпусных вентиляторов. Дополнительный поток воздуха создается благодаря вращению крыльчатки вентилятора центрального процессора, расположенного в непосредственной близости от видеокарты. Этот поток вместе с основными потоками, порождаемыми корпусными вентиляторами, еще больше охлаждает радиатор видеокарты, расположенный на ее обратной стороне. Благодаря же наличию тепловой трубки осуществляется охлаждение и радиатора на фронтальной стороне, ну а через него — непосредственно и видеочип, порождающий большое количество тепла.

Что же касается производительности указанной видеокарты, то она была оценена в процессе интенсивного тестирования.

Производительность

О производительности видеокарты Gigabyte GV-RX16P256D-RH свидетельствуют численные данные, приведенные в Таблице 3 – Таблице 4  и на Рис. 4 – Рис. 5.

Таблица 3. Результаты выполнения теста 3DMark05 для разных видеокарт

Видеокарта

Результаты

Nvidia GeForce 5900

989

Ati Radeon X600

2278

GV-RX16P256D-RH

4144

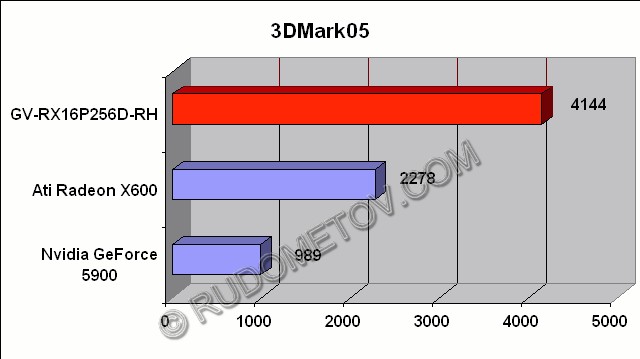

Рис. 4. Результаты выполнения теста 3DMark05

Таблица 4. Результаты выполнения теста PCMark04 Graphics для разных видеокарт

 Видеокарта

Результаты

Ati Radeon X600

3545

Nvidia GeForce 5900

4225

GV-RX16P256D-RH

4502

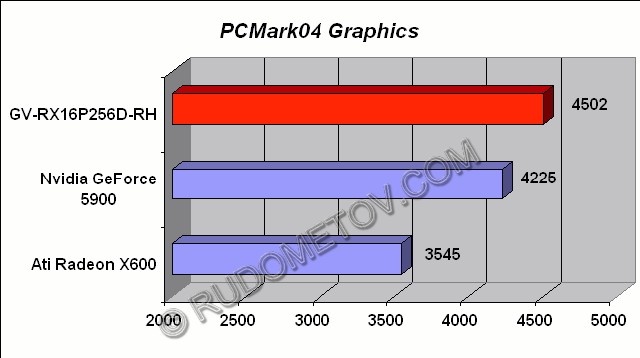

Рис. 5. Результаты выполнения теста PCMark04 Graphics

Приведенные данные не нуждаются в комментариях и свидетельствуют о высокой производительности видеокарты GV-RX16P256D-RH.

В заключение можно рекомендовать данную карту широкому кругу пользователей, стремящихся к бесшумным, сравнительно высокопроизводительным системам.

Видеокарта GV-RX16P256D-RH была предоставлена московским офисом компании Gigabyte
