Евгений Рудометов


 >>    Часть 1


Перед детальным рассмотрением модулей Crucial DDR4-2400 SO-DIMM (CT16G4SFD824A), необходимо, вероятно, напомнить, что Crucial — это бренд компании Micron (Micron Technology, Inc.), являющейся одним из крупнейших мировых производителей NAND и DRAM памяти. Crucial представляет полную линейку продуктов на рынке памяти – твердотельные накопители и модули памяти для ноутбуков, десктопов, серверов. Память DRAM под брендом Crucial выпускает дочернее предприятие Micron и Intel. При этом используются только собственные чипы материнской компании Micron, прошедшие контроль качества Micron и Intel. Это касается и модулей CT16G4SFD824A.

Внешний вид модулей оперативной памяти CT16G4SFD824A представлен на рис. 2, основные параметры — в таблице 1.

Crucial CT16G4SFD824A 02

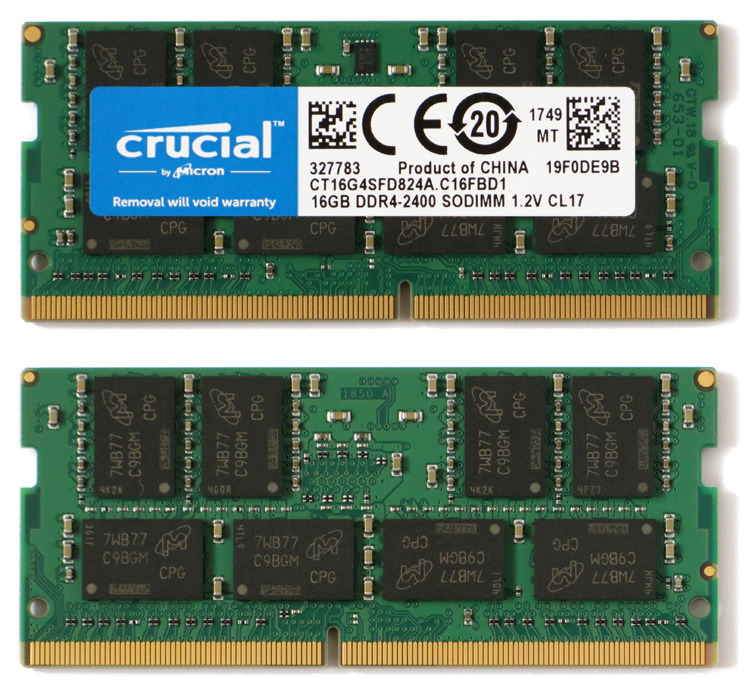

Рис. 2.  Модули CT16G4SFD824A: фронтальная и обратная стороны модулей
             (кликнуть мышью для увеличения картинки)



Таблица 1.  Основные параметры модулей CT16G4SFD824A

Параметры Значения
Бренд Crutial
Серия Crutial
Тип памяти DDR4
Форм-фактор модуля SO-DIMM
Информационный объем, Гбайт 16
Показатель скорости PC4-19200
Производительность, MT/s До 2400
Скорость передачи данных, Мбайт/с До 19200
Латентность CL17
Буферизация Unbuffered
Поддержка ECC NON-ECC
Напряжение питания, В 1,2
Гарантия, лет Limited Lifetime



Основными элементами каждого модуля CT16G4SFD824A являются шестнадцать одинаковых микросхем, расположенных на обеих сторонах печатной платы модуля. Одна из таких микросхем представлена на рис. 3.

Crucial CT16G4SFD824A 03

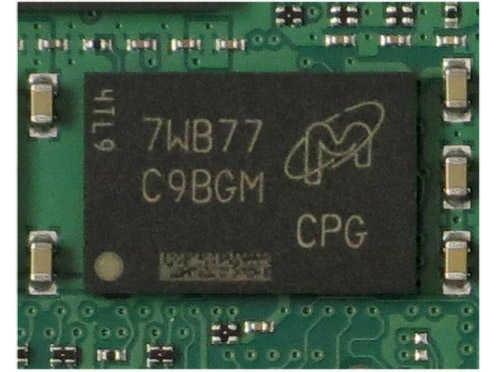

Рис. 3.  Одна из микросхем модуля CT16G4SFD824A



Следует отметить, что указанные модули памяти имеют пожизненную гарантию (в Германии гарантийный срок составляет 10 лет), что свидетельствует о высокой их надежности.

Что же касается скоростных возможностей модулей CT16G4SFD824A, то они были оценены в процессе проведенного тестирования данных модулей в составе мини-ПК, который был создан на основе комплекта Intel NUC7i7BNHX1.



Далее  описана конфигурация тестовой системы и представлены результаты тестирования модулей CT16G4SFD824A.
