Модули памяти Apacer PC2-5300: знакомство и тестирование

Евгений Рудометов,

Виктор Рудометов

authors@rudometov.com

Для высокопроизводительных настольных компьютеров компания Apacer Technology Inc. выпускает модули PC2-5300, отличающиеся не только высокими скоростными параметрами, но красивым дизайном

Современные компьютеры относятся к чрезвычайно сложным устройствам. Они состоят из огромного количества электронных элементов, объединенных в выполняющие различные компьютерные функции подсистемы. При их рассмотрении традиционно выделяют процессоры с элементами их окружения, а также подсистемы видео, аудио, дисковых накопителей т. п. К важнейшим подсистемам относится и оперативная память, служащая для хранения программ и данных на период работы с ними.

Представленная в первых моделях персональных компьютеров всего несколькими микросхемами, интегрированными в состав материнских плат и обладающими емкостью, исчисляемой в килобайтах, память быстро эволюционировала. В результате этой эволюции отдельные микросхемы уступили место модулям памяти, выполненных в виде миниатюрных карточек, подключаемых к материнской плате посредством специальных разъемов на материнской плате. Но и эти карточки быстро менялись. Так, например, в течение нескольких лет получившие широкое распространение модули SIPP были вытеснены модулями SIMM, а они в свою очередь были заменены несколькими поколениями несовместимых между собой модулей DIMM, отличающихся конструктивным исполнением. Однако менялись не только разнообразные варианты  модульных дизайнов, но и интерфейсы, и, конечно, информационная емкость.

В настоящее время в настольных компьютерах доминируют модули оперативной памяти DDR2 SDRAM конструктива DIMM с 240 контактами. Модули данного стандарта выпускаются немалым числом компаний и рассчитаны на разную емкость, достигающую уже 4 Гбайт.

Однако продукция таких компаний отличается не только информационной емкостью. Важными особенностями являются также максимальные тактовые частоты и временные характеристики (тайминги, timing), тесно связанные с работой модулей. В совокупности все указанные параметры определяют производительность подсистемы оперативной памяти, а через нее и производительность всей системы компьютера.

В качестве одного из производителей модулей памяти можно привести компанию Apacer Technology Inc. (далее просто Apacer). Данная компания была основана в 1997 году Acer Group и является одной из ее независимых бизнес-единиц. Здесь необходимо напомнить, что в состав Acer Group кроме указанной компании входят также такие известные бренды, как AOPEN, Winstron, BenQ и др. Динамично развиваясь, компания Apacer является одним из крупнейших производителей модулей сменной памяти, постоянно демонстрируя стремление к достижению высокого качества своей продукции.

Для высокопроизводительных настольных компьютерных систем компания Apacer предлагает модули DDR2 SDRAM, способные работать на высоких тактовых частотах, обеспечивающих высокие значения полосы пропускания (Bandwidth) для шин подсистемы оперативной памяти. Емкость данных модулей находится в диапазоне 256 Мбайт – 2 Гбайт. Выпускаются они в конструктиве DIMM, имеют 240 контактов, и рассчитаны на напряжение питания 1,8 В.

Именно такие один из вариантов таких модулей был предоставлен компанией Apacer для ознакомления и тестирования. Внешний вид данных модулей в антистатической упаковке и без нее представлен соответственно на Рис.1 и Рис. 2.

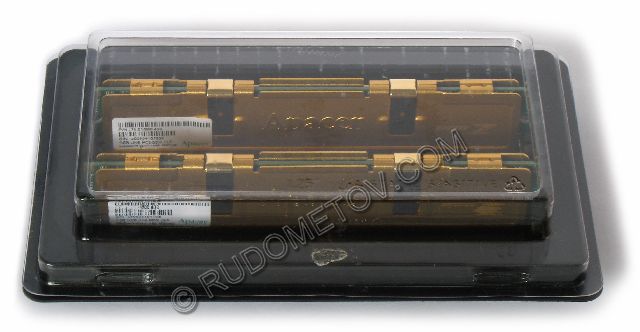

Рис. 1. Модули оперативной памяти Apacer PC2-5300 в антистатической упаковке

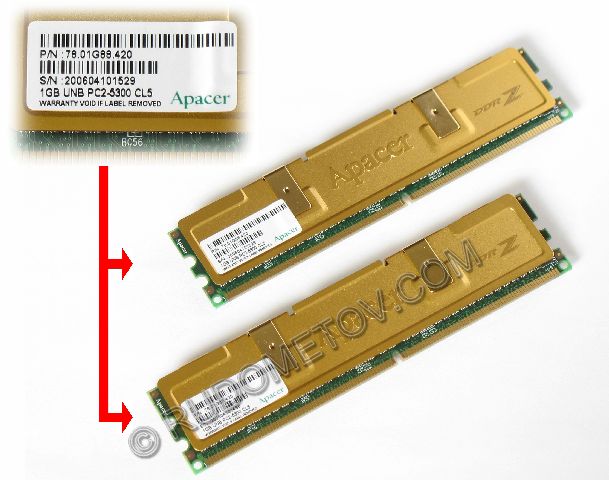

Рис. 2. Модули оперативной памяти Apacer PC2-5300 и их маркировка

Согласно маркировке каждый из предоставленных модулей оперативной памяти обладают емкостью 1 Гбайт. Остальные параметры зашифрованы в символах UNB PC2-5300 CL5. Эти буквенные сокращения означают, что модули являются небуферизованными (unbuffered), типа DDR2 SDRAM и рассчитанными на работу с частотой передачи данных до 667 МГц. При этом верхнему значению частоты соответствует сигнал CAS# (CL) = 5, о чем свидетельствуют последние символы указанной строки маркировки, обозначенные как CL5.

Указанные модули оперативной памяти ориентированы на использование в составе подсистем оперативной памяти высокопроизводительных настольных компьютерных систем, функционирующих при высоких тактовых частотах. Работа модулей в таких подсистемах сопровождается значительным тепловыделением, что приводит к повышению температуры чипов памяти. Особенно сильно это проявляется при эксплуатации модулей в условиях компактных системных блоков, в которых трудно обеспечить достаточную вентиляцию. Для повышения устойчивости работы указанных модулей конструкторы снабдили их двухсторонними металлическими пластинами оригинального дизайна. По замыслу создателей они должны выполнять функции охлаждающих радиаторов для микросхем памяти, с которыми они имеют тепловой контакт.

Однако, несмотря на то, что дизайн и желто-золотистый цвет пластин, безусловно, повышают привлекательность в глазах потенциальных покупателей, нельзя забывать о функциональном назначении данных модулей.

Основные параметры, характеризующие скоростные свойства модулей Apacer PC2-5300, можно определить в процессе тестирования.

Конфигурация системы, используемой в тестировании:

·         Материнская плата AsusP5AD2-Premium (чипсет I925X, память DDR2, слот видео PCI Express x16, порты PATA и SATA, BIOS Vendor — American Megatrends Inc., BIOS Version —  1009.002),

·         Процессор IntelPentium 4 с тактовой частотой ядра 3,4 ГГц (LGA 775, ядро Prescott, шина 800 МГц, технология Hyper-Threading),

·         Оперативная память DDR2,  два модуля по 1 Гбайт Apacer PC2-5300, два канала,

·         Видеоадаптер ATIRadeon X600XT на шине PCI Express x16,

·         Накопители на жестких дисках SeagateST3400832AS (Barracuda 7200.8, 400 Гбайт, 8 Мбайт кэш-памяти, 7200 об/мин, Serial ATA/150),

·         Операционная система Windows 2003 Server Enterprise Edition, Service Pack 1.

В качестве инструмента тестирования была выбрана известная программа RightMark Memory Analyzer V3.65 (http://cpu.rightmark.org), имеющая в своем составе компоненты анализа на низком уровне модулей оперативной памяти DDR2.

В процессе анализа были получены результаты, представленные ниже.

Основные параметры модулей Apacer PC2-5300, полученные в результате расшифровки SPD, выполненной с помощью RightMark Memory Analyzer V3.65, приведены в Таблице 1 (здесь и далее в таблицах сохраняются обозначения и сокращения, используемые в программе  RightMark Memory Analyzer V3.65).

Таблица 1. Основные параметры SPD

Содержимое SPD, относящееся к таймингам памяти, выглядит стандартно для модулей типа DDR2-667. Модулями Apacer PC2-5300 поддерживаются три значения задержки сигнала CAS#: 5, 4 и 3.

Первому соответствует период синхросигнала 3.0 нс. Эта величина эквивалентна частоте  333.3 МГц. Она обеспечивает для памяти типа DDR2 частоту передачи данных 667 МГц.

Уменьшенному значению задержки CAS# (CL4) соответствует период синхросигнала 3.75 нс, связанный с частотой 266,7 МГц. Она задает для подсистемы памяти передачу данных с частотой 533 МГц.

И наконец, последняя величина задержки CAS# (CL3) связана с периодом синхросигнала 5.0 нс, т. е. соответствует режиму передачи данных с частотой 400 МГц.

Необходимо отметить, что для используемой конфигурации тестовой системы, автоматически устанавливается режим работы подсистемы памяти с частотой передачи данных 533 МГц. Фрагмент скриншота экрана запуска приведен на Рис. 3.

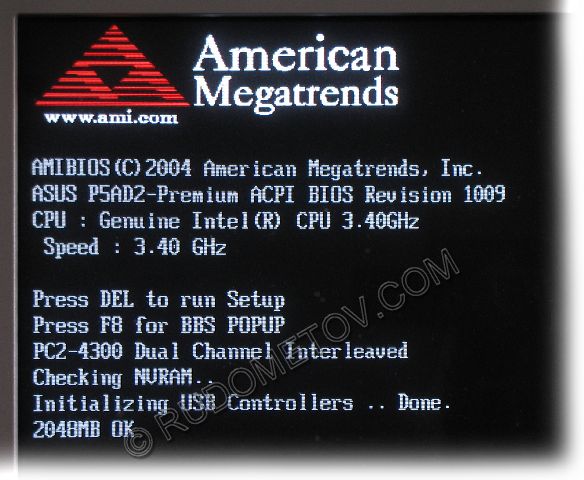

Рис. 3. Запуск компьютерной системы, использованной в тестировании

Информация о параметрах подсистемы оперативной памяти, в составе которой использованы модули Apacer PC2-5300, используемые в режиме PC2-4300, представлена в Таблице 2.

Таблица 2. Основные параметры подсистемы оперативной памяти

О скоростных параметрах подсистемы оперативной памяти свидетельствует Рис. 4, представляющий собой скриншот, полученный также с помощью программы RightMark Memory Analyzer V3.65. Этот скриншот демонстрирует результаты тестирования, в результате которого получены оценочные значения полосы пропускания.

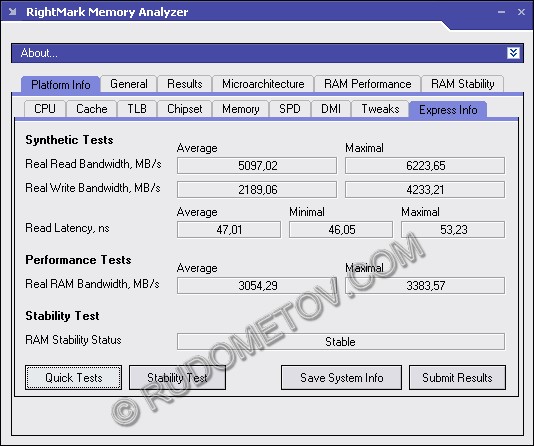

Рис. 4. Оценочные значения полосы пропускания подсистемы памяти

Оценивая приведенные результаты тестирования, необходимо отметить, что в выбранной конфигурации аппаратных средств автоматически устанавливаемый режим работы подсистемы памяти не позволяет в полной мере реализовать потенциал модулей Apacer PC2-5300. Однако материнская плата AsusP5AD2-Premium позволяет в ручном режиме настройки BIOS Setup установить для подсистемы памяти режим 600 МГц. Эта возможность и была реализована в одном из этапов проводимого тестирования.

В этом режиме, как и ожидалось, модули Apacer PC2-5300 продемонстрировали стабильную работу с высоким уровнем производительности, что впрочем, и ожидалось от изделий данного производителя.

В заключение следует отметить, что заложенный в модулях Apacer PC2-5300 потенциал в полной мере можно реализовать только при использовании процессоров с частотой передачи данных по системной шине 1066 МГц, поддержанных соответствующими материнскими платами. В таких системах скоростные модули обеспечивают оптимальную сбалансированность  относительно генерируемых потоков информации.

К сожалению пока подобные процессоры и платы еще не получили широкого распространения. Тем не менее, уже сегодня модули PC2-5300 являются незаменимыми компонентами систем, конструируемых энтузиастами, экспериментирующими с режимами overclocking.

Учитывая же то, что в режимах с пониженными частотами модули памяти Apacer PC2-5300 демонстрируют сравнительно низкие задержки, они могут быть рекомендованы и для широкого круга пользователей, не имеющих пока в своих компьютерных системах современных High End процессоров.

Модули памяти Apacer PC2-5300 были предоставлены европейским представительством компании Apacer
