Компьютер начинается с корпуса

Евгений Рудометов

Стремясь к формированию законченной линейки компьютерных комплектующих компания Foxconn, являющаяся крупнейших в мире OEM-производителем компьютерных комплектующих, разрабатывает и выпускает широкую гамму моделей  качественных корпусов для системных блоков

При формировании компьютерной системы пользователи часто забывают, что все отобранные  аппаратно-программные средства необходимо где-то размещать. Эту роль играет корпус системного блока. От  его выбора зависит не только эстетика восприятия компьютерного шедевра, но и удобство сборки, эксплуатации и последующей модернизации. Учитывая, что корпус самым непосредственным образом влияет на температурные режимы размещенных в нем комплектующих, его выбор нередко влияет и на устойчивость работы всей системы.

Некоторые проблемы роста

В результате роста тактовых частот, непосредственно влияющих на производительность,  существенно возросли уровни теплообразования у центральных процессоров, видеоадаптеров, модулей оперативной памяти, накопителей на жестких магнитных дисках и т. п. Все это потребовало разработки мощных средств охлаждения.

Изменились и блоки электропитания. Их внутренняя архитектура, мощность и теплообразование увеличивались соответственно с ростом энергопотребления остальных компьютерных комплектующих.

Все это потребовало внесения соответствующих изменений и в дизайн системных корпусов. Они должны были обеспечить приемлемые условия эксплуатации для новейших, высокочастотных, высокопроизводительных компьютерных комплектующих. А это является непростой инженерной задачей для дизайнеров качественных и эффективных корпусов. Действительно, несмотря на наличие индивидуальных средств охлаждения компьютерных компонентов, концентрация тепловой энергии в небольшом объеме системного блока в настоящее время довольно высока и крайне неравномерно распределена. Эту энергию необходимо выравнивать и оперативно отводить за пределы корпуса.

Проблема осложняется еще и тем, что современные компьютерные комплектующие, снабженные большим количеством охлаждающих вентиляторов, производят значительный уровень акустического шума. Его повышение за счет неоптимального распределения воздушных потоков и применения дополнительных активных средств охлаждения является крайне нежелательным. Связано это с тем, что уже сравнительно давно возрастающий из года в год акустический шум все больше раздражает пользователей, поскольку снижает их работоспособность.

Ко всему прочему, и эстетику внутреннего и внешнего дизайна никто не отменял. Но, как это вероятно понятно, красота не всегда облегчает поиск оптимального инженерного решения. Системные корпуса – не исключение. А еще остаются требования производства массовых изделий и минимизации цены, а также стремление к удобству сборки,  модернизации и, конечно, эксплуатации компьютерной системы.

Все это приведено для иллюстрации сложности задач, решаемых разработчиками системных корпусов. И тем выше оценка их труда, когда им удается разрешить многочисленные проблемы и выпустить достойные изделия.

В качестве примеров можно привести современные модели корпусов, выпускаемых известной компанией Foxconn. Среди большого количества проблем, которые приходится решать конструкторам системных корпусов, пожалуй главными являются разработка и реализация решений, предусматривающих эффективное распределение воздушных потоков и вывод тепла за пределы корпусов. Кроме того, актуальной является проблема минимизации использования специальных инструментов для сборки систем, что является не только новомодной тенденцией, но и позволяет повысить производительность сборщиков компьютеров. Указанные проблемы требуют от разработчиков хорошо продуманного дизайна и высокой точности изготовления корпусов. Кроме того, современные модели снабжены качественными блоками питания сравнительно большой емкости, что позволяет реализовать высокий потенциал современных компьютерных комплектующих.

Как варианты удачных корпусов можно привести изделия FOXCONN TW-01 и FOXCONN TS-01.

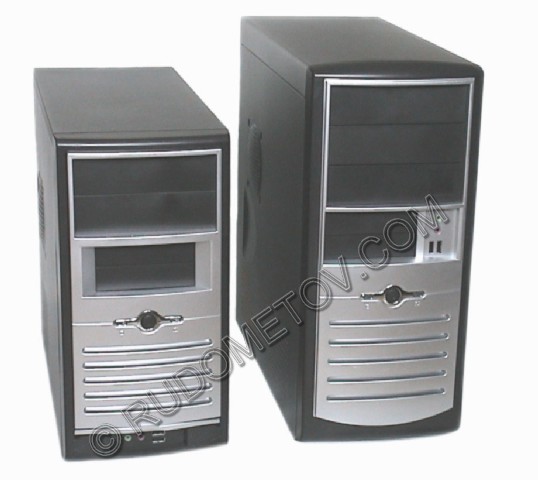

Фото 1. Внешний вид моделей FOXCONN TW-01(слева) и FOXCONN TS-01(справа) корпусов системных блоков

Корпус FOXCONN TW-01

Основные параметры модели FOXCONN TW-01 приведены в Таблице 1.

Таблица 1. Основные параметры модели FOXCONN TW-01 корпуса системного блока

Форм-фактор

microATX Mini Tower

Блок питания

300 Вт

Внешние отсеки 5,25"

2

Внешние отсеки 3,5"

2

Внутренние отсеки 3,5"

1

Порты USB 2.0 на передней панели

2

Аудиоразъем на передней панели

1

Гнездо микрофона на передней панели

1

Порт Firewire на передней панели

Нет

Вентилятор

1 х 90

Размеры (Г x Ш x В), дюймы

16,5 x 7 x 14

Сборка без инструментов

Да

Воздуховод 3ГГц

Да

Из особенностей данной модели FOXCONN TW-01 необходимо отметить тщательную продуманность ее дизайна, предусматривающего сборку компьютерной системы с минимальным использованием инструментов. В частности, для этой цели активно используются различные зажимы специальной конструкции. Кстати, для того, чтобы снять крышку корпуса, отрывающая доступ к внутренностям системного блока, отвертка не потребуется. Связано это с тем, что данная крышка закрепляется винтами с большими рифлеными пластиковыми головками, которые удобно откручиваются вручную.

Большое внимание уделено отводу горячего воздуха за пределы системы. Для этой цели служит специальный вентилятор, встроенный в заднюю стенку корпуса, представленной на Фото 2. Тут же видна решетка еще одного выдувающего вентилятора, используемого в составе сравнительно мощного блока питания: предоставленный образец был снабжен качественным блоком питания FSP 300 Вт.

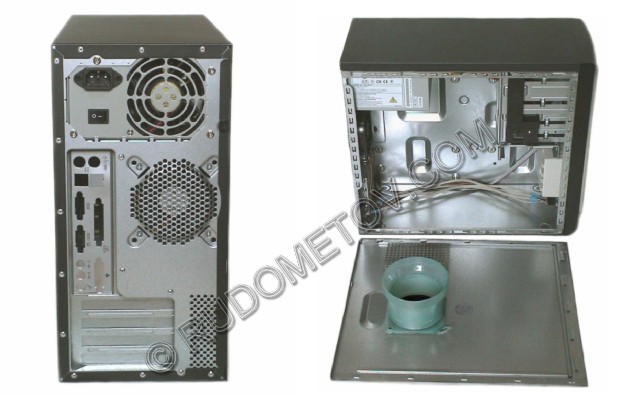

Фото 2. Модель FOXCONN TW-01, вид сзади

Внутреннее устройство FOXCONN TW-01 представлено на Фото 3.

Анализируя внутреннее устройство корпуса, следует обратить внимание на раструб на боковой стенке. Он обеспечивает подачу холодного воздуха к  центральному процессору. Это способствует снижению температуры процессора и за счет дополнительного потока облегчается работа остальных комплектующих. Кроме данной конструкции, необходимый температурный режим поддерживается с помощью вентилятора на задней стенке. Поступление же холодного воздуха во внутрь корпуса осуществляется, кроме трубы  процессора, через многочисленные вентиляционные отверстия, часть из которых расположены  в нижней части передней стенки корпуса FOXCONN TW-01 (справа на Фото3). При необходимости здесь можно установить вдувающий вентилятор, хотя это специально и не предусмотрено дизайном данной модели корпуса.

Дополнительный вентилятор обеспечивает обдув карт расширения и облегчает температурный режим 3,5 и 5,25-дюймовых накопителей. К слову сказать, установка этих накопителей осуществляется без использования инструментов. Закрепляются они с помощью зажимов.

Остается добавить, что на переднюю панель выводятся традиционные элементы, такие как индикаторные светодиоды и кнопка перезапуска. Кроме того, на передней панели (Фото 1) расположены два разъема USB, вход микрофона и аудиоразъем, предназначенный для подключения наушников.

Корпус FOXCONN TS-01

Основные параметры модели FOXCONN TS-01 приведены в Таблице 2.

Таблица 2. Основные параметры модели FOXCONN TS-01 корпуса системного блока

Форм-фактор

ATX Mid Tower

Блок питания

300 Вт

Внешние отсеки 5,25"

3

Внешние отсеки 3,5"

2

Внутренние отсеки 3,5"

2

Порты USB 2.0 на передней панели

2

Аудиоразъем на передней панели

1

Гнездо микрофона на передней панели

1

Порт Firewire на передней панели

Нет

Вентилятор

1 х 90

Размеры (Г x Ш x В), дюймы

17,5 x 7,5 x 17

Сборка без инструментов

Да

Воздуховод 3ГГц

Да

Следует отметить, что данная модель сохраняет все достоинства предыдущего изделия. Однако в ее конструкции предусмотрена возможность использования в системе большего количества плат расширения (до семи штук) и большего количества 5,25 и 3,5-дюймовых устройств (3 и 2+2), например, таких как накопители на жестких магнитных дисках.

Используемый механизм крепления позволяет устанавливать и извлекать данные 5,25 и 3,5-дюймовых устройства без использования инструментов. Для этого предварительно в корпуса данных устройств закручиваются штатные винты. Далее подготовленные таким образом устройства устанавливаются в отсеки корпуса, которые снабжены специальными замками, срабатывающими как защелки, фиксируя положение устройств.

Отсеки под эти накопители, а также защитная решетка второго вентилятора, подающего воздух в системный блок, хорошо видны на Фото 3.

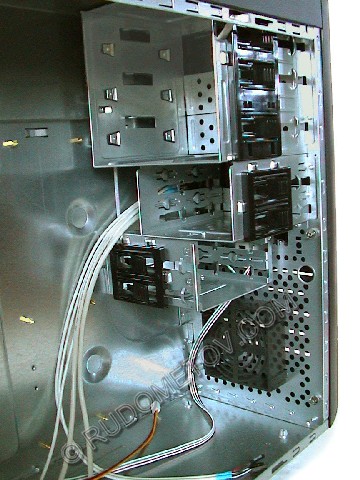

Фото 3. 5,25 и 3,5-дюймовые отсеки и вентилятор в корпусе FOXCONN TS-01

В конструкции модели FOXCONN TS-01 так же, как и у FOXCONN TW-01, предусмотрен специальный вентилятор, осуществляющий выдув горячего воздуха из системного блока. Он традиционно встроен в заднюю стенку корпуса.

Для облегчения температурного режима центрального процессора предусмотрена труба воздуходува. Ее конструкция подобна той, что использована в FOXCONN TW-01.

Кстати, как и в случае FOXCONN TW-01, для того, чтобы снять боковую крышку корпуса отвертка не потребуется. Эта крышка закрепляется винтами с большими рифлеными пластиковыми головками, которые удобно откручиваются вручную без использования инструментов.

В комплекте корпуса FOXCONN TS-01 применяется 300 Вт блок питания фирмы FSP. Этот блок обеспечивает качественное энергопитание компонентам компьютерной системы, собранной на основе корпуса FOXCONN TS-01.

Остается добавить, что на переднюю панель (Фото 1) выведены индикаторные светодиоды и кнопка перезапуска. Кроме того, здесь расположены два разъема USB, вход микрофона и аудиоразъем наушников. Дизайнеры корпуса расположили их в центе панели. Это удобно, поскольку корпус такого размера нередко устанавливается на пол и размещение разъемов в нижней части создало бы ряд неудобств для пользователя. Здесь же это обстоятельство продумано, что и нашло отражение в дизайне корпуса FOXCONN TS-01.

В заключение следует отметить, что конструкция корпусов обеспечивает поддержание внутренней температуры на приемлемом уровне даже при использовании мощных комплектующих.

Корпуса  FOXCONN TW-01 и FOXCONN TS-01 были предоставлены компанией OCS (www.ocs.ru)


Статья опубликована в журнале Магия ПК.
